3. Описание оборудования

Лабораторная работа выполняется на IBM - совместимом компьютере в среде операционной системы Windows 3.1 и выше. Для выполнения работы необходимо запустить программу «Изоляция».

Установка (рис. 3) состоит из трубы круглого сечения, теплоизоляции, регуляторов изменения размеров трубы и толщины теплоизоляции, списков материалов стенки трубы и теплоизоляции, измерительного блока, в состав которого входят датчики и приборы для измерения температур и расходов.

Предполагается, что трубопровод прямой, без местных сопротивлений. Материал стенки трубы выбирают из комбинированного списка, для этого нужно установить курсор мыши на кнопку справа от списка и щелкнуть левой клавишей мыши, в раскрывшемся списке поместить курсор мыши на название нужного материала стенки трубы и щелкнуть левой клавишей.

Диаметр трубы и длину трубы задают при помощи соответствующих регуляторов. Для увеличения размера необходимо щелкнуть по верхней кнопке регулятора, для уменьшения - щелкнуть по нижней. Размеры трубы (наружный диаметр и толщина стенки) указываются рядом с регуляторами. Материал изоляции выбирают аналогично выбору материала стенки трубы из списка. Толщину изоляции задают соответствующим регулятором. Кроме этих параметров студент может устанавливать значение температуры воздуха 1, температуры теплоносителя на входе в трубу, расхода теплоносителя регулятором и скорости воздуха .

Измерение температуры воздуха, теплоносителя на входе и выходе трубы, температуры наружной поверхности трубы производится термопарами. Расход теплоносителя измеряется расходомером, цена деления ротаметра устанавливается автоматически в зависимости от диаметра трубы и показывается ниже прибора, скорость воздуха измеряют анемометром.

На дисплее компьютера отображаются диаграммы потерь тепла по длине трубы (красного цвета), распределения температуры теплоносителя по длине трубы (синего цвета) и температуры наружной поверхности трубы (зеленого цвета).

4. Порядок проведения работы

Перед выполнением работы студент должен знать теоретические положения изучаемого физического явления, изучить устройство лабораторной установки, уметь задавать и определять значения физических величин: температуры, расхода, уметь изменять размеры трубы, материал трубы и теплоизоляции. Студенту необходимы навыки работы на компьютере в операционной среде Windows 3.1. Перед проведением работы подготавливается журнал наблюдений для записи измеряемых величин. По указанию преподавателя выбирается задача исследования, определяются диапазоны параметров изучаемого процесса.

Работу выполняют в следующей последовательности:

1. В папке файлов «Лабораторные работы» выбрать программу «Изоляция» и запустить на исполнение (поместить на пиктограмму программы курсор мыши и дважды щелкнуть по левой клавише мыши). На экране компьютера появится окно программы, аналогичное рис. 3.

2. Выбрать материал стенки трубы и теплоизоляции при помощи комбинированных списков.

3. Установить размеры трубы и толщину изоляции.

4. Задать температуру теплоносителя на входе в трубу, температуру воздуха, расход теплоносителя и скорость воздуха.

5. В журнал наблюдений записать размеры и материал трубы и теплоизоляции; показания приборов, определить теплопотери по графику.

Пункты 4 - 7 повторить до выполнения задачи исследования.

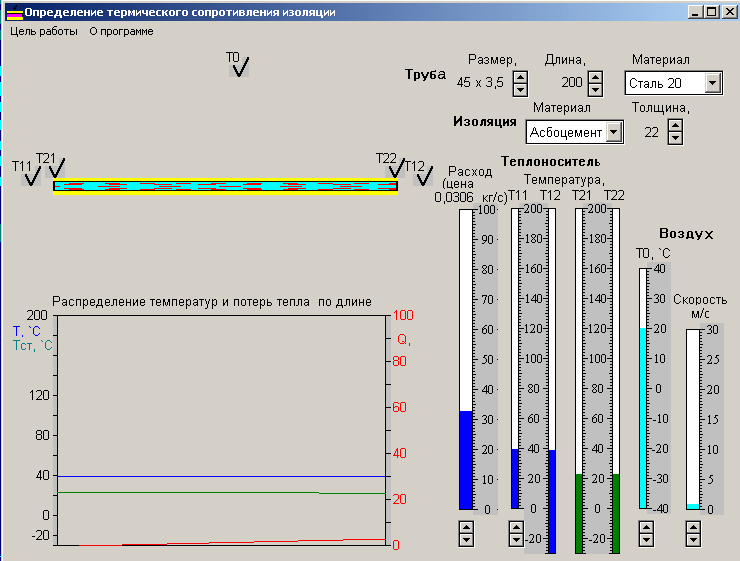

Рис. 3. Вид лабораторной установки на дисплее ПЭВМ
