1 Архитектурно - конструктивный раздел

1.1 Генеральный план участка застройки

1.1.1 Формы и размеры участка генплана, его застройка

В этом пункте описывается участок, на котором расположено проектируемое здание, его форма, размеры, прилегающая к зданию территория, а также существующие и временные здания, и расположение их на участке в соответствии соблюдения санитарных и противопожарных норм.

1.1.2 Ориентация участка, роза ветров.

По данным Свода Правил (СНиП 2.01.01-82 )«Строительная климатология и геофизика» ведется построение диаграммы «роза ветров» согласно принятому району строительства. Пример оформления розы ветров представлен ниже.

Таблица 1.1 – Повторяемость направлений ветров %

Месяц	С	СВ.	В	ЮВ	Ю	ЮЗ	З	СЗ
Январь	10	11	29	13	7	17	10	3
Июль	20	15	16	5	3	8	16	17

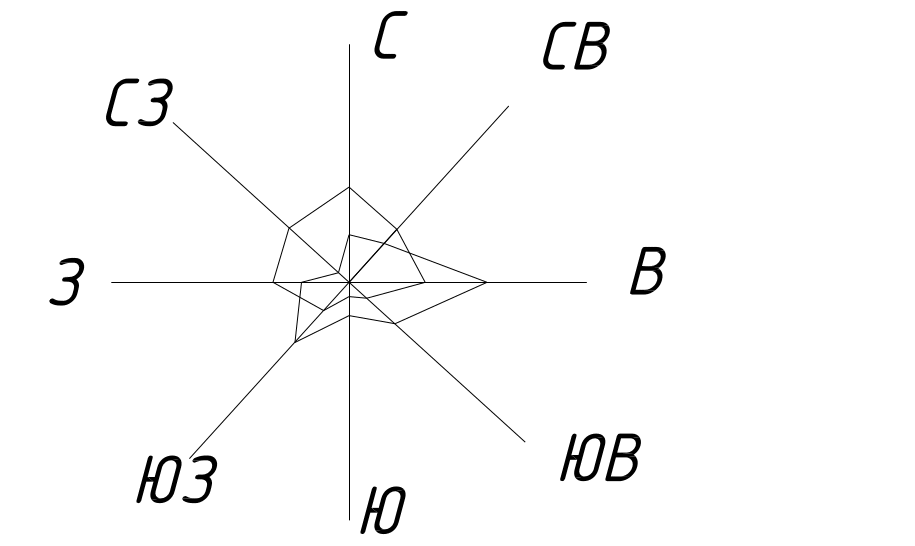

Рисунок 1.1 – Диаграмма «Роза ветров»

По диаграмме определяется направление преобладающих ветров, которые должны быть направлены в угол проектируемого здания.

1.1.3 Рельеф участка, величина и направление уклона

В этом пункте выдается описание рельефа, уклона участка, указывается отметка, на которой располагается здание.

1.1.4 Благоустройство территории и застройка участка

В этом пункте дается перечень элементов благоустройства территории, примыкающей к зданию. К ним относится озеленение (газоны, цветники, деревья, кустарники), проезды, подходы к зданию с указанием размеров дорог и пешеходных дорожек, автомобильные стоянки, хозяйственные и игровые площадки, мусоросборники, наружное освещение и другие элементы благоустройства территории, согласно виду проектируемого здания.

1.1.5 Технико-экономические показатели генерального плана

В этом пункте выдается таблица «Технико-экономические показатели генерального плана». Пример таблице представлен ниже.

Технико-экономические показатели генерального плана приведены в таблице 1.2

Таблица 1.2 - Технико-экономические показатели генерального плана

Наименование	Подсчёт	Единица измерения	Коли- чество
Площадь участка, Fуч	Fуч =b∙a;	га	-
Площадь застройки, Fзастр	Fз = ∑Fз ;	м	-
Площадь озеленения, Fозел	Fоз = ∑(Fгазонов+ Fдерев+ Fцветник+ +Fкустарн);	м	-
Коэффициент застройки	Fзастр / Fуч · 100%;	%	-
Коэффициент озеленения	Fозел / Fуч·100%	%	-
Коэффициент использования участка	(Fзастр + Fозел) / Fуч	%	-

1.2 Объёмно-планировочное решение

1.2.1 Конфигурация здания, его параметры, число этажей, их высота. Экспликация помещений

В этом пункте указывается этажность, симметричность, форма проектируемого здания. Выдаются размеры по крайним разбивочным осям здания, высота этажа, верхняя отметка здания. Экспликация помещений приводится в табличной форме.

Таблица 1.3- Экспликация помещений

1.2.2 Конструктивная схема здания

В этом пункте описывается конструктивная схема здания, обеспечение пространственной жесткости здания.

1.2.3 Наличие подвала, технических подпольев, технических этажей

В этом пункте указывается наличие (отсутствие) и высота подвала, технического подполья, технического этажа, а также назначение указанных помещений.

1.2.4 Обеспечение эвакуации людей из здания

В этом пункте указывается, каким образом будет произведена эвакуация людей из здания в случае возникновения чрезвычайной ситуации. Эвакуация должна быть выполнена в соответствии со Сводом Правил ( СНиП 2.90-81 «Нормы проектирования»).

1.2.5 Технико – экономические показатели здания

В этом пункте выдается таблица «Технико-экономические показатели здания». Пример таблице представлен ниже.

Технико-экономические показатели здания приведены в таблице 1.4

Таблица 1.4 - Технико-экономические показатели здания

Наименование	Подсчёт	Единица измерения	Показатели
Площадь застройки	Sз=LзВз;	м2	-
Строительный объем	Vстр=Sз·Нз;	м3	-
Общая площадь	Sобщ=Sр+Sбыт;	м2	-
Рабочая площадь	Sр= Sобщ – Sбыт;	м2	-
Планировочный коэффициент	К1= Sр/Sобщ;	-	-
Объёмный коэффициент	К2=Vст/Sр;	м3/м2	-
