Выбор аппаратов управления

Определяются длительные и кратковременные расчетные токи линий по формулам (1.1)-(1.3).

1.По размеру расчетных токов линий производится выбор аппа­ратов управления и защиты, согласно рис. 1, а для ли­ний 1 и 2 также выбираются магнитные пускатели.

2. Осуществляется выбор сечений проводников по размеру рас­четных токов линий.

Если известны номинальные мощности электроприемников, то их номинальные токи могут быть рассчитаны по следующим соот­ношениям:

• для трехфазных электроприемников переменного тока

( 1.1)

-для однофазных электроприемников, присоединенных к одной фазе сети трехфазного тока

(1.2)

-для электроприемников постоянного тока

(1.3)

где N (Р) - номинальная мощность электроприемника, или группы, кВА, (кВт); - номинальное (фазное) напряжение электро­приемника, В; - коэффициент мощности (для двигателей при­вода задвижек принимается 0,88-0,90); - КПД электродвигателя, равный 0,70-0,85.

Проводим расчет в каждой линии питания:

Линия 1

Линия 2

(1.5)

(2.2)

Линия 3

=49.2А (1.6)

Линия 4

(1.7)

Линия 5

0.18А (1.8)

Линия 6

(1.9)

Линия 7

(1.10)

Линия 8

Рассчитываем потребляемый ток каждого реле и каждой лампочки

соответственно:

(1.11)

=0.36А (1.12)

Определяем ток в линии:

=

=(0.41*4+0.36*4)+0.1*(0.41*2+0.36*2)=3.23А (1.13)

где

Линия 9

Рассчитываем длительный ток в линии как сумма отходящих линий

(1.14)

2.Производим выбор пакетных выключателей но основании расчетных данных для соответствующей линии питания

Для пакетных выключателей необходимо соблюдать следующие условие

1)по номинальному напр яжению сети

(2.1)

где — номинальное напряжение рубильника, пакетного выключате­ля, тумблера, В; - номинальное напряжение сети, В;

2)по длительному расчетному току цепи

(2.2)

где - номинальный ток аппарата, А; I_дл — длительный расчетный ток цепи, А.

С помощью табл.2 определяется тип выключателя.

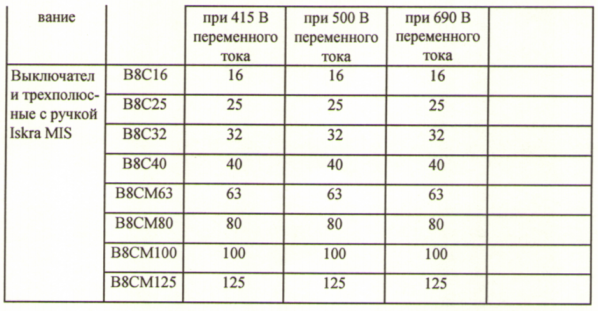

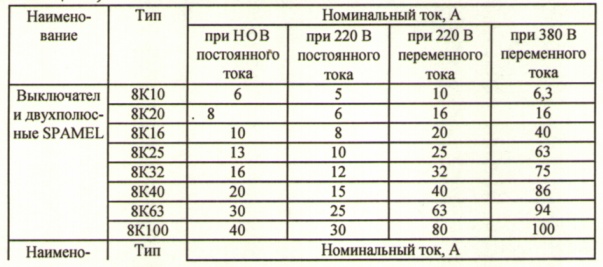

Таблица 2 Выключатели пакетные

Для линии3- подходящий выключатель по току- SCM-63.

3.Выбор магнитных пускателей

Для двигателей нагрузки в линиях питания 1и 2выбираем соответствующие магнитные пускатели, согласно условиям:

1)по номинальному напряжению сети

(3.1)

где - номинальное напряжение катушки пускателя, В;

(3.2)

где - номинальный ток пускателя

2)по мощности электродвигателя исполнительного механизма или задвижки.

Магнитный пускатель Iskra MIС B8C40-40A

Магнитный пускатель Iskra MIС B8C25-25A

4. Выбор предохранителей

В схемах электропитания систем автоматизации применяются предохранители с малой тепловой инерцией, которые выбираются с соблюдением следующих условий:

1)по номинальному напряжению сети

U_H. пред ≥ U_H. сети, (4.1)

где U_H. пред- номинальное напряжение предохранителя, В;

2)по длительному расчетному току линии

(4.2)

где -номинальный ток плавкой вставки, - длительный расчетный ток линии, А.

В цепях управления и сигнализации плавкие вставки выбираются по соотношению

(4.3)

где - наибольший суммарный ток, потребляемый катушками ап­паратов, сигнальными лампами при одновременной работе, А; - наибольший суммарный ток, потребляемый при включении одновре­менно включаемых аппаратов, А.

Расчет: Допустим, что в цепи одновременно работают 4 реле и 4 ламп. Ток через реле I= 0,41А, ток через лампу I=0,36 А. Тогда получим

(4.4)

Одновременно могут быть включены 2реле и 2лампы. Тогда имеем

(4.5)

По формуле (2.4) определяем номинальный ток плавкой вставки

(4.3)

По табл. 3.6 выбираем тип предохранителя с током плавкой вставки, равным 3,3 А, округляя значение в большую сторону.

Таблица 5Предохранители трубчатые Ferraz Shawmut

Значения тока плавкой вставки, А,	Значения тока плавкой вставки, А,
при U= 250 В	при U =250 В
0,063	1,25
0,08	1,6
0,1	2
0,125	2,5
0,16	3,15
0,2	4
0,25	5
0,315	6,3
0,4	8
0,5	10
0,63	12,5
0,8	16
1	20

Для трубчатого предохранителя Ferraz Shawmut значение тока плавкой вставки будет равно 4A.
