1.1.2 Разработка пэс контура 1.

На основании выбранного оборудования разрабатывает принципиальную электрическую схему регулирования концентрации экстракта.

Датчик концентрации, стоящий на выходе экстрактора, измеряет концентрацию жидкости (концентрата), выходящей из аппарата. Информация аналоговым сигналом передаётся на вход контроллера. Контроллер обрабатывает полученную информацию, и генерирует выходной сигнал, по которому клапан исполнительного механизма изменяет степень своего открытия. Благодаря этому производится регулирование подачи воды в экстрактор.

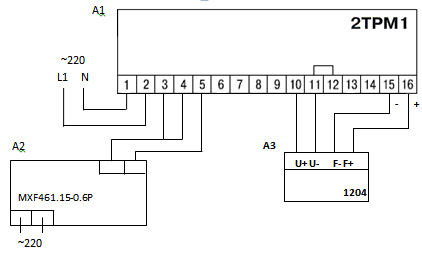

Рис. 5. Принципиальная схем а регулирования концентрации экстракта.

1. 2Разработка схемы автоматизации контура 2.

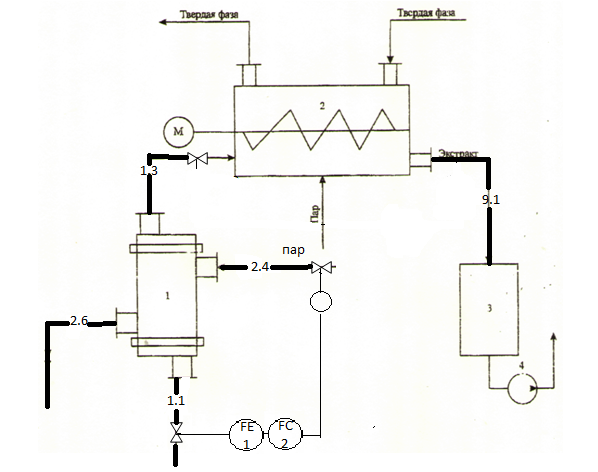

Рис. 6 Схема автоматизации регулирования расхода пара в аппарате.

1.2.1 Выбор прибора для автоматического регулирования концентрации экстракта.

Регулирующий контур представляет собой совокупность объекта и измерительно-управляющей аппаратуры.

Выбираем оборудование, входящее в данный регулирующий контур:

датчик концентрации QЕ 1, регулятор концентрации ТС 4, исполнительный механизм.

- Выбор датчика регулирования расхода пара

Теплосчетчики ТСК-5 предназначены для измерений, регулирования и регистрации параметров тепло носителя (насыщенного и перегретого пара, горячей, подпиточной и холодной воды) и количества теплоты (тепловой энергии) при контроле и учете в том числе при учетно-расчетных операциях, в водяных и паровых системах теплоснабжения

Рис. 7 Датчика регулирования расхода пара

• Выбор исполнительного механизма контура :

Выбираем клапан регулирующий с электроприводом PN 16/25

Регулятор давления, расхода и клапан регулирующий относятся к регулирующей арматуре, предназначенной для управления параметрами рабочей среды на определенном участке технологической системы или трубопровода. Они состоят из двух функционально связанных частей: регулирующего клапана, непосредственно воздействующего на поток проходящей рабочей сред ы путем изменения её пропускной способности и исполнительного механизма, создающего управляющее воздействие на регулирующий орган. В качестве исполнительных механизмов регулятора давления клапан регулирующий.

1.2.2 Разработка пэс контура 2.

На основании выбранного оборудования разрабатывает принципиальную электрическую схему регулирования концентрации экстракта.

Датчик расхода, расположенный на трубопроводе, измеряет расход пара,. Сигнал 4-20мА подается на регулятор ТСК5. Он обрабатывает полученную информацию, и генерирует выходной сигнал, по которому клапан исполнительного механизма изменяет степень своего открытия. Благодаря этому производится регулирование подачи пара.

Рис. 8. Принципиальная схема регулирования расхода пара в аппарате

1.3.Регистрация.

1.3.1Регистрация концентрации экстракта.

Для выполнения этой операции выбираем регистратор РП160МП.

Регистратор РП160МП  является прибором прямого измерения, основанного на принципе преобразования входного сигнала в цифровой код с последующей программной обработкой измеряемой информации, применяются для измерения, отображения и регистрации параметров техпроцессов.

Прибор оснащен цифровым выходом данных на персональный компьютер по интерфейсу RS-232/485. При его помощи измеряемая прибором  информация передается в компьютер для отображения ее на мониторе, регистрации в виде файлов протокола, а также для сопряжения с любой аппаратурой сбора и регистрации данных и автоматическими системами управления типа SCADA.

Приборы в зависимости от типа входного датчика имеют четыре модификации:

  а) токовый вход (mA);

  б) вход напряжения постоянного тока (mV);

  в) вход с термоэлектрич ских преобразователей (ТХК, ТХА, ТПП, ТПР, ТВР), все приборы этой модификации имеют функцию автоматической компенсации температуры холодного спая;

  г) вход с термопреобразователей сопротивления (ТСП100, ТСП50, ТСП10 (1.3850 или 1,3910), ТСМ100, ТСМ50 (1,4260 или 1,4280) и ТСН).

Рис. 9 Регистратор РП160МП.
