10 Розрахунок другого східця перегрівача.
Перегрівач
включений по складній схемі з
пароохолоджувачем, встановленим «в
розсічку». Виходячи з цього, розрахунок
перегрівача треба робити по східцям,
до пароохолоджувача і після нього.
Теплосприйняття пароохолоджувача
врахуємо при розрахунку першого (по
ходу газів) східця перегрівача.
Перший східець виконаний із сполучених між собою змійовиків і включений по схемі з паралельно-змішаним током, другий східець-з одинарних змійовиків і включений по схемі з послідовно-змішаним током. Обидва східці мають коридорне розташування труб.
Змієвики другого східця перегрівача виготовлені із жаростійкої сталі, і її поверні нагрівання, а також конструктивні розміри змінювати не потрібно.
Для першого східця, виконаного з вуглецевої сталі, конструктивним розрахунком визначаємо потрібну площу поверхні нагріву.
Коефіцієнт
теплопередачі гладкотрубних коридорних
пучків перегрівача розраховують з
врахуванням коефіцієнту теплової
ефективності
,
використовуючи формулу(6-7)[1]. Вплив
випромінювання газового об’єму,
розташованого перед першим східцем, на
коефіцієнт теплопередачі перегрівача
враховуємо шляхом збільшення розрахункового
значення і коефіцієнту теплопередачі
випромінювання по формулі(6-34)[1]
Конструктивні розміри і характеристики перегрівача, взяті з креслень і паспортних даних парогенератора, зводимо до таблиці 10.1
Розрахунок другого східця перегрівача зводимо до таблиці 10.2
Таблиця
10.2 Розрахунок другого східця перегрівача.
Величина |
Одиниці вимірювання |
Розрахунок |
||
Найменування |
Позначення |
Розрахункова формула |
||
Діаметр труб |
|
По конструктивним розмірам[1] |
мм |
38/32 |
Площа поверхні нагрівання |
Н |
Те ж[1] |
|
102 |
Температура пари: На виході зі східця На вході |
|
По завданню На вибір |
|
430 330 |
Тиск пари: На виході зі східця На вході |
|
По завданню На вибір |
МПа МПа |
3,8 4,0 |
Ентальпія пари: На виході зі східця На вході |
|
По
табл. Те ж |
|
3288 3042 |
Сумарне тепло сприйняття східця |
Q |
|
|
|
Середнє теплове навантаження променевої поверхні топки |
|
Із розрахунку топки |
кВт/ |
90,6 |
Коефіцієнти розподілення теплового навантаження: По висоті Між стінами |
|
По рис.5-9 [1] По табл.5-7 [1] |
|
1,25 1,0 |
Променеве тепло сприйняття вихідного вікна топки |
|
|
кВт/ |
|
Кутовий коефіцієнт фестону |
|
По рис.5-1 [1] |
|
0,92 |
Площа поперечного перерізу газоходу перед східцем |
|
|
|
3,9·4,4=17,2 |
Променеве теплосприйняття східця |
|
|
|
|
Конвективне теплосприйняття східця |
|
|
|
|
Температура газів на вході в східець |
|
Із розрахунку фестону |
°С |
895 |
Ентальпія газів на вході в східець |
|
Те ж |
|
16099,4 |
продовження
таблиці 10.2
Те ж на виході зі східця |
|
|
|
|
Температура газів на виході зі східця |
|
По |
|
742 |
Середня температура газів |
|
0,5( |
|
|
Середня швидкість газів в східцю |
|
|
м/с |
|

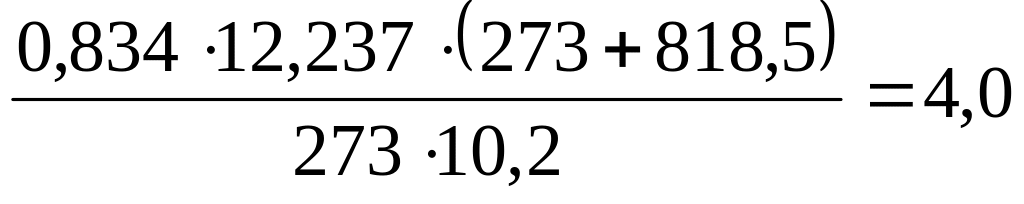

Коефіцієнт тепловіддачі конвекціею |
|
По рис.6-5 ( |
Вт/ |
|

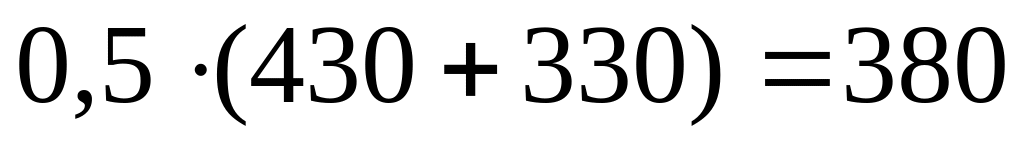

Середня температура пари |
|
0,5( |
°C |
|
Об‘єм пари при середній температурі |
|
По
табл. |
|
0,0698 |
Середня швидкість пари |
|
|
м/с |
|
Коефіцієнт тепловіддачі від стінки до пару |
|
По рис.6-8 ( |
Вт/ |
|
Товщина випромінюючого шару |
s |
0,9 |
м |
0,31 |
Сумарна поглинальна здатність трьохатомних газів |
|
|
м·МПа |
|
Коефіцієнт ослаблення променями трьохатомними газами |
|
По рис.5-5 [1] |
1/м·МПа |
22,73 |
Сумарна оптична товщина запиленого газового потоку |
|
|
|
|
Міра чорноти випромінюючого середовища |
|
По рис.5-4 [1] |
|
0,169 |
Температура забрудненої стінки труби |
|
|
|
|
Коефіцієнт тепловіддачі випромінюванням |
|
По
рис.6-12 ( |
Вт/ |
|
Коефіцієнт тепловіддачі від газів до стіни |
|
|
Вт/ |
|
продовження
таблиці 10.2
Коефіцієнт теплової ефективності |
ψ |
По табл.6-2 [1] |
|
0,8 |
|

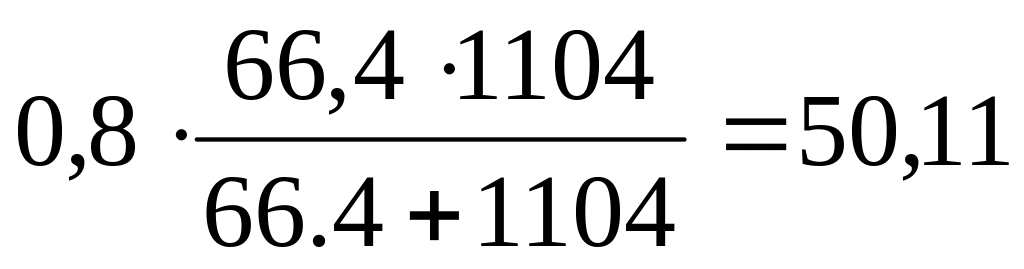

Коефіцієнт теплопередачі |
|
ψ |
Вт/ |
|
|
Різниця температур між газами і паром: найбільша найменша |
|
|
|
465 412 |
|
Температурний напір при протитокі |
|
|
|
438,5 |
|
Параметр |
|
ст.49[1] |
|
0,3 |
|
Повний перепад температур газів Те ж, пара |
|
|
|
895-742=153 430-330=100 |
|
Параметр |
|
|
|
0,177 |
|
Параметр |
|
|
|
153/100=1,53 |
|
Коефіцієнт переходу до складної схеми |
ψ |
По рис.6-14 [1] |
|
0,998 |
|
Температурний перепад |
|
|
|
|
|

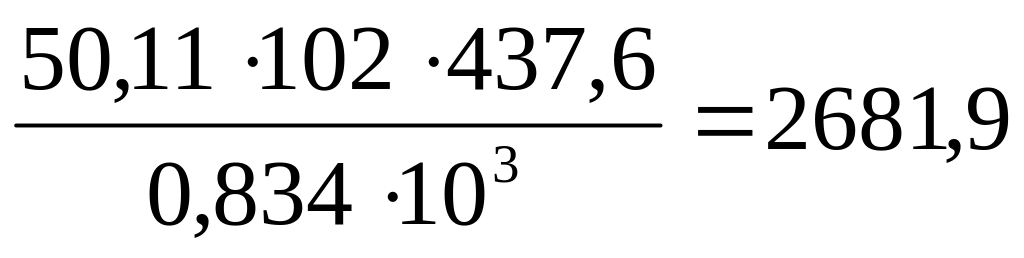

Теплосприйняття східця по рівнянню теплообміну |
|
|
|
|
|
Розходження розрахункових теплосприймань |
|
|
|
|
|
|
|
