6. Электронный тахеометр тс600/тс800
Электронные тахеометры ТС600/ТС800 (рис. 7,8) изготовляются фирмой Leica (Швейцария). Это очень надежные многофункциональные приборы с высоким уровнем автоматизации измерений. Они позволяют автоматически измерять горизонтальные и вертикальные углы, наклонные расстояния, горизонтальные проложения, превышения, координаты и высоты точек, вычислять площади многоугольников.
У

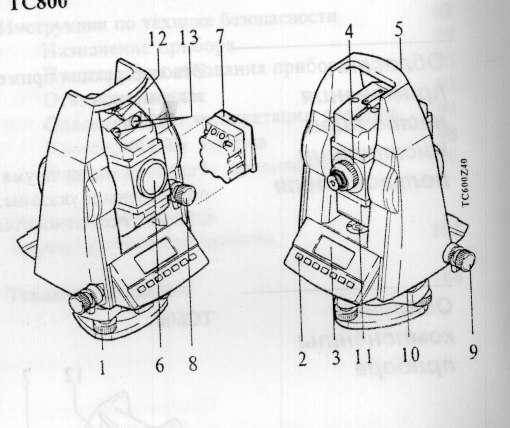

Рис.7. ТС800 1 – установочный винт, 2 – клавиатура, 3 – дисплей, 4 – фокусировка, 5 – ручка для переноски, 6 – выход TDM, 7 – батарея, 8 – винть вертикального управления, 9 – винт горизонтального управления, 10 – интерфейс RS-232, 11– круговой уровень, 12 – оптический прицел 13 – выход EGL1 (по выбору)

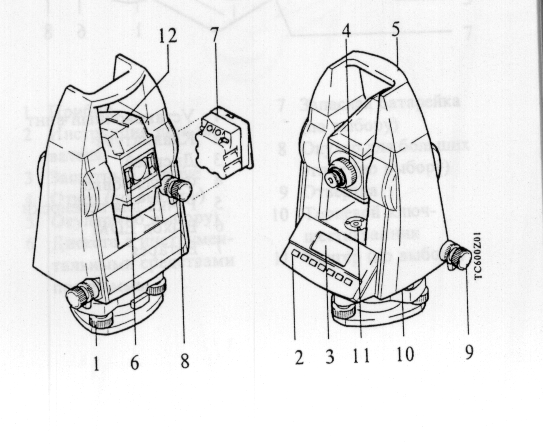

Р
ис.
8. ТС600 1– установочный винт, 2 –клавиатура,
3 – дисплей,4 – фокусировка, 5 – ручка для переноски,
6 – выход TDM, 7– батарея, 8 – винт вертикального управления, 9 – винт горизонтального управления, 10 – интерфейс RS-232, 11 – круговой уровень, 12 – оптический прицел.
Средняя квадратическая ошибка измерения горизонтальных и вертикальных углов составляет 5 (ТС600) и 3 (ТС800). Диапазон измерения расстояний при средних атмосферных условиях с одной круглой призмой составляет 1100 м (ТС600) и 2500 м (ТС800), а с тремя призмами соответственно 1600 и 3500 м. Средняя квадратическая ошибка измерения расстояния составляет 3 мм + 3 мм/км (ТС600) и 2 мм + 2мм/км (ТС800).
Время измерения расстояния около 3 и 2 секунд.
Внутреннее запоминающее устройство позволяет записать данные для хранения 2000 стандартных блоков измерения.
Для электроснабжения используются батареи весом 0,2 ; 0,9 и 3,0 кг, которые позволяют сделать от 400 до 6000 измерений.
Вес тахеометров около 4,2 кг. Центрирование приборов осуществляется с помощью обычного и оптического отвесов, а нивелирование – с помощью круглого и электронного уровней чувствительностью 4/2 мм и 5.
Приборы имеют двухуровенный интерфейс пользователя. На их клавиатуре , состящей из 7 кнопок двухцветная маркировка для каждого уровня (белая, оранжевая). При измерениях пользуются белой клавиатурой, а при вводе параметров измерений, при запуске программ и пр. – оранжевой. Клаиватура с оранжевыми буквами используется только после нажатия клавиш MENU.
Над клавиатурой расположен дисплей, который имеет 4 строки по 16 знаков. В процессе измерений на нем высвечивается:
Рt Nr – номер точки;
Нz – горизонтальный угол;
V – вертикальный угол;
– наклонное расстояние;
– горизонтальное расстояние;
– превышение;
Е – координаты по Х;
N – координаты по У;
Н – высотная отметка;
hr – высота рефлектора (отражателя);
hi – высота прибора;
ppm – атмосферная коррекция расстояния;
mm – постоянная призмы (Leica=0).
У тахеометра ТС600 клавиатура и дисплей расположены с одной стороны прибора, а у ТС800 с обоих сторон.
В приборе установлены следующие программы:
- установка координат станции (STATION COORД);
- ориентирование горизонтального круга (ORIENTANION);
- свободная станция (FREE STATION);
- разметка (SETOUT);
- недоступное расстояние (TIE DISTANCE);
- вычисление площади (CALC AREA);
- координаты и высоты наблюдаемой точки (TARG-ET COORD);
- быстрый замер и регистрация (RAPID MEAS).
Наличие указанных программ гарантирует высокую степень автоматизации измерений.
В данной лекции не рассматривались вопросы технического обслуживания приборов, возможные неисправности и способы их устранения, методы и средства поверок, правила хранения и транспортирования. Все они изложены в инструкциях по эксплуатации приборов [5-9], которые следует тщательно изучать до начала работы.
Электронные тахеометры являются сложными и дорогостоящими приборами, поэтому требуют бережного обращения, защиты от пыли, осадков и прямых солнечных лучей.
В заключении отметим, что рассмотренные в лекции электронные тахеометры уже широко используются в практике землеустроительных, кадастровых и топографо-геодезических работ в Белоруссии. Можно ожидать, что в ближайшие годы они станут основным геодезическим прибором землеустроителя.
ЛИТЕРАТУРА
1. М а с л о в А.В., Г о р д е е в А.В., Б а т р а к о в Ю.Г. Геодезия. М.: Недра, 1993.
2. Геодезия. Геодезические и фотограмметрические приборы. Справочное пособие под редакцией В.П.Савиных и В.Р.Ященко. М.: Недра, 1991.
3. Н е у м ы в а к и н Ю.К., П е р с к и й М.И. Геодезическое обеспечение землеустроительных и кадастровых работ. Справ. пособие. М.: Картгеоцентр – Геодезиздат, 1996.
4. Пособие по применению новых геодезических приборов и методов выполнения работ при землеустройстве. Комитет по земельным ресурсам, геодезии и картографии. Минск, 1997.
5. ТС600/ТС800 Электронный тахеометр. Руководство пользователя. «Экомир». Консультационный и сервисный центр Leica. Минск, 1996.
6,7,8,9. Технические описания и инструкции по эксплуатации электронных тахеометров Та3, Та3М, Та20, 2Та5.
