Тема 7. Комбинационные цифровые устройства
Устройство называют комбинационным, если его выходные сигналы в некоторый момент времени однозначно определяются входными сигналами, имеющими место в этот момент времени. Комбинационные цифровые устройства (КЦУ) не содержат элементов памяти. Простейшим КЦУ является конъюнктор.
Синтез комбинационных цифровых устройств

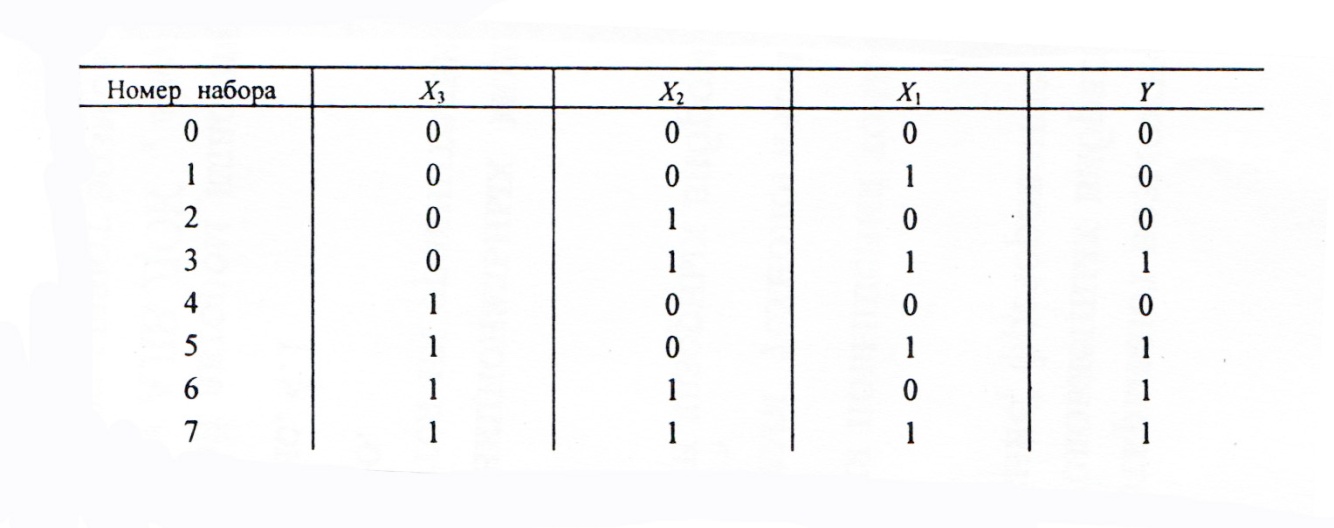

В процессе проектирования любого устройства приходится выполнять ряд действий, которые могут быть отнесены к задачам синтеза. Синтез КЦУ предусматривает построение структурной схемы устройства, т. е. определение состава необходимых логических элементов и соединения между ними, при которых обеспечивается преобразование входных цифровых сигналов в выходные в соответствии с заданными условиями работы устройства. В процессе синтеза обычно подразумевается необходимость минимизации затрат на реализацию устройства. Рассмотрим поэтапный синтез КЦУ с одним выходом. Этап 1. Запись условий функционирования КЦУ. Как отмечалось ранее, эти условия могут быть заданы словесно, с помощью таблиц истинности или булевых выражений. Например, требуется синтезировать на элементах И — НЕ КЦУ на три входа, выходной сигнал которого совпадает с большинством входных сигналов (мажоритарный элемент). Это словесное описание условий функционирования требуемого КЦУ. Ему соответствует таблица истинности:
Этап 2. Запись
и минимизация булева выражения обычно
производится на основе таблиц
истинности. Если условия на этапе
1 заданны словесно, то на их основе
предварительно составляется таблица
истинности. Если булево выражение уже
имеется на этапе 1, то выполняется
его минимизация. В процессе минимизации
широко используется преобразования
с помощью соотношения булевой
алгебры.
По таблице истинности
записываем булево выражение (логическую
функцию):
y=x3•x2•x1+x3•x2•x1+x3•x2•x1+x3•x2•x1
Минимизацию
логической функции осуществим
с использованием основных теорем
алгебры логики.
Добавим к данной
функции два слагаемых, которое уже есть
в данной функции, используя правило:
х + х + х =
х.
y=x3•x2•x1+x3•x2•x1+x3•x2•x1+x3•x2•x1+x3•x2•x1+x3•x2•x1 Применим
метод склеивания: х1 •
x2 + x1•x2 =
x2
y
= x2•x1 +
x3•x1 +
x3•x2
В результате
получили упрощённое минимизированное
выражение.
Этап 3. Запись
минимизированной структурной формулы
в заданном базисе. Так как реализация
КЦУ на ИС предусматривает широкое
использование элементов И — НЕ, ИЛИ —
НЕ, И — ИЛИ — НЕ, то часто
возникает необходимость соответствующих
преобразований структурных формул
с учётом заданной элементной базы.
Для
перехода к заданному базису И —
НЕ поставим два знака инверсии над
правой частью формулы и применим
к ней правило де Моргана. В результате
получим структурную формулу в следующем
виде:
Этап 4. составления
структурной схемы, т. е. изображения
нужных логических элементов и связей
между ними.
Структурная схема
синтезированного КЦУ приведена
на рисунке:
Типовые комбинационные цифровые устройства.
