Раздел 2 Транзисторы

Содержание:

Биполярные транзисторы Три схемы включения биполярного транзистора Биполярный транзистор в схеме с общим эмиттером (ОЭ) Параметры биполярного транзистора Представление транзистора в малосигнальном режиме работы четырехполюсником Составные транзисторы Частотные свойства биполярных транзисторов Полевые транзисторы Полевые транзисторы с управляющим p-n переходом Полевые транзисторы с изолированным затвором (МДП-транзисторы) Тиристоры Устройство и принцип работы динистора Устройство и принцип работы тиристора (тринистора) Устройство и принцип работы симистора Электронные ключи Диодные электронные ключи Транзисторные ключи Силовые (мощные) полупроводниковые приборы Силовые полевые транзисторы ДМДП-транзистор VМДП-транзистор IGBT-транзистор SIT-транзистор Вопросы для подготовки к тесту

Транзисторы подразделяются на биполярные и полевые. Каждый из этих типов имеет свой принцип работы и конструктивное исполнение, однако, общим для них является наличие полупроводниковых p-n структур.

Условные графические обозначения (УГО) транзисторов приведены в таблице:

Тип прибора				Условное графическое обозначение (УГО)
Биполярные	Биполярный p-n-p типа
	Биполярный n-p-n типа
Полевые	С управляющим p-n переходом	С каналом p-типа
		С каналом n-типа
	С изолированным затвором МОП транзисторы	С встроенным каналом	Встроенный канал p-типа
			Встроенный канал n-типа
		С индуцированным каналом	Индуцированный канал p-типа
			Индуцированный канал n-типа

Биполярные транзисторы

Определение "биполярный" указывает на то, что работа транзистора связана с процессами, в которых принимают участие носители заряда двух типов - электроны и дырки.

Транзистором называется полупроводниковый прибор с двумя электронно-дырочными переходами, предназначенный для усиления и генерирования электрических сигналов. В транзисторе используются оба типа носителей – основные и неосновные, поэтому его называют биполярным.

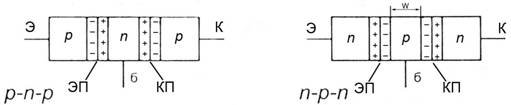

Биполярный транзистор состоит из трех областей монокристаллического полупроводника с разным типом проводимости: эмиттера, базы и коллектора.

• Э - эмиттер,

• Б - база,

• К - коллектор,

• ЭП - эмиттерный переход,

• КП - коллекторный переход,

• W - толщина базы.

Каждый из переходов транзистора можно включить либо в прямом, либо в обратном направлении. В зависимости от этого различают три режима работы транзистора:

1. Режим отсечки – оба p-n перехода закрыты, при этом через транзистор обычно идет сравнительно небольшой ток

2. Режим насыщения – оба p-n перехода открыты

3. Активный режим – один из p-n переходов открыт, а другой закрыт

В режиме отсечки и режиме насыщения управление транзистором невозможно. Эффективное управление транзистором осуществляется только в активном режиме. Этот режим является основным. Если на эмиттерном переходе напряжение прямое, а на коллекторном – обратное, то включение транзистора считают нормальным, при противоположной полярности – инверсным.

В нормальном режиме коллекторный p-n переход закрыт, эмиттерный – открыт. Ток коллектора пропорционален току базы.

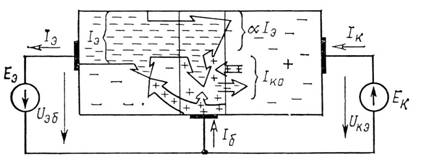

Движение носителей заряда в транзисторе n-p-n типа показано на рисунке:

При подключении эмиттера к отрицательному зажиму источника питания возникает эмиттерный ток I_э. Так как внешнее напряжение приложено к эмиттерному переходу в прямом направлении, электроны преодолевают переход и попадают в область базы. База выполнена из p-полупроводника, поэтому электроны являются для неё неосновными носителями заряда.

Электроны, попавшие в область базы, частично рекомбинируют с дырками базы. Однако базу обычно выполняют очень тонкой из p-проводника с большим удельным сопротивлением (малым содержанием примеси), поэтому концентрация дырок в базе низкая и лишь немногие электроны, попавшие в базу, рекомбинируют с её дырками, образуя базовый ток I_б. Большинство же электронов вследствие теплового движения (диффузия) и под действием поля коллектора (дрейф) достигают коллектора, образуя составляющую коллекторного тока I_к.

Связь между приращениями эмиттерного и коллекторного токов характеризуется коэффициентом передачи тока

Как следует из качественного рассмотрения процессов, происходящих в биполярном транзисторе, коэффициент передачи тока всегда меньше единицы. Для современных биполярных транзисторов α = 0,9 ÷ 0,95

При I_э ≠ 0 ток коллектора транзистора равен:

В рассмотренной схеме включения базовый электрод является общим для эмиттерной и коллекторной цепей. Такую схему включения биполярного транзистора называют схемой с общей базой, при этом эмиттерную цепь называют входной, а коллекторную – выходной. Однако такую схему включения биполярного транзистора применяют очень редко.
