Задание:
Выбрать подвижной состав в составе седельного тягача и полуприцепа.
Изучить законодательные нормы труда и отдыха водителей при осуществлении междугородних перевозок.
Разбить маршрут Ставрополь-Выборг на участки работы. При этом необходимо, чтобы остановки подвижной состав совершал в населенных пунктах. Значение технической скорости варьируется в интервале от 50 до 60 км/ч, с шагом в 5 км/ч.
Построить графики движения подвижного состава.
Выбор подвижного состава
Для осуществления междугородних перевозок по маршруту Ставрополь-Выборг выбираем седельный тягач Mercedes-Benz Axor и ППЦ Нефаз 9693 их характеристики и габаритные размеры представим в таблицах и рисунках ниже.
Таблица 1. Общие характеристики автомобиля Mercedes-Benz Axor
Модель |
Mercedes-Benz Axor C |
|
Тип автомобиля |
1840 LS |
|
Колёсная формула |
4x2 |
|
Базовая модель шасси |
94403212 |
|
Тип кабины |
L, 2-х местная + 1 сп, м. |
|
Грузоподъемность / нагрузка на ССУ, кг |
10851 |
|
Расположение органов управления |
слева |
|
Смещение седельно-сцепного устройства,мм |
540 |
|
Двигатель |
||
Модель |
OM 457 LA |
|
Тип |
двигатель рядного исполнения |
|
Число цилиндров |
6 |
|
Мощность, кВт./л.с.- об./мин. |
295/401 - 1900 |
|
Максимальный крутящий момент Нм - об./мин. |
2000 - 1100 |
|
Максимальная скорость |
Стоит ограничитель на 85 км/ч |
|
Расход топлива |
28-37 л |
|
Таблица 1. Общие характеристики автомобиля Mercedes-Benz Axor (продолжение)
Коробка передач |
|||
Тип |
Девятиступенчатая механическая с системой переключения Telligent 1 и 2 |
||
Модель |
G221-9 |
||
Колёсная база |
|||
Седельный тягач с пневмоподвеской |
3600 мм |
||
Допустимые осевые нагрузки и вес |
|||
Передний мост, кг |
7100 |
||
Задний мост, кг |
11500 |
||
Допустимая полная масса, кг |
18000 |
||
Допустимая полная масса грузового автопоезда, кг |
40000
|
||

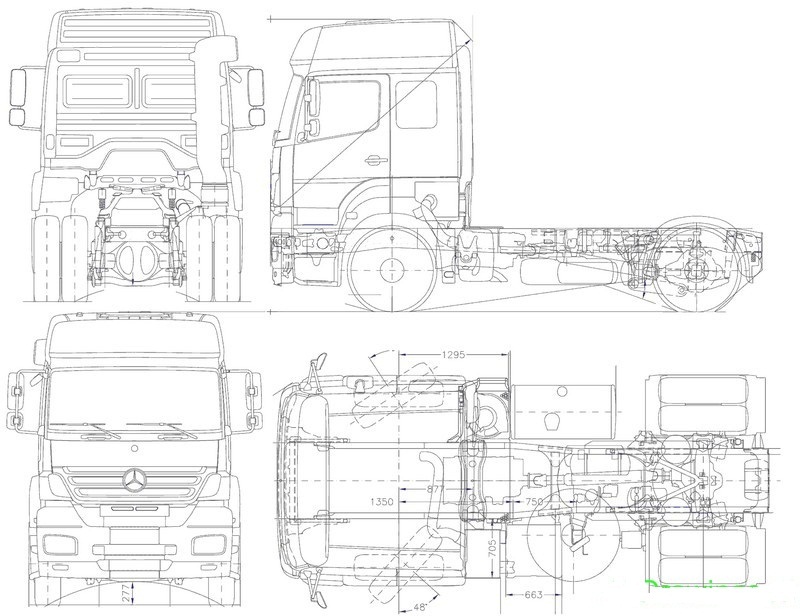

Рисунок 1. Общая схема Mercedes-Benz Axor C

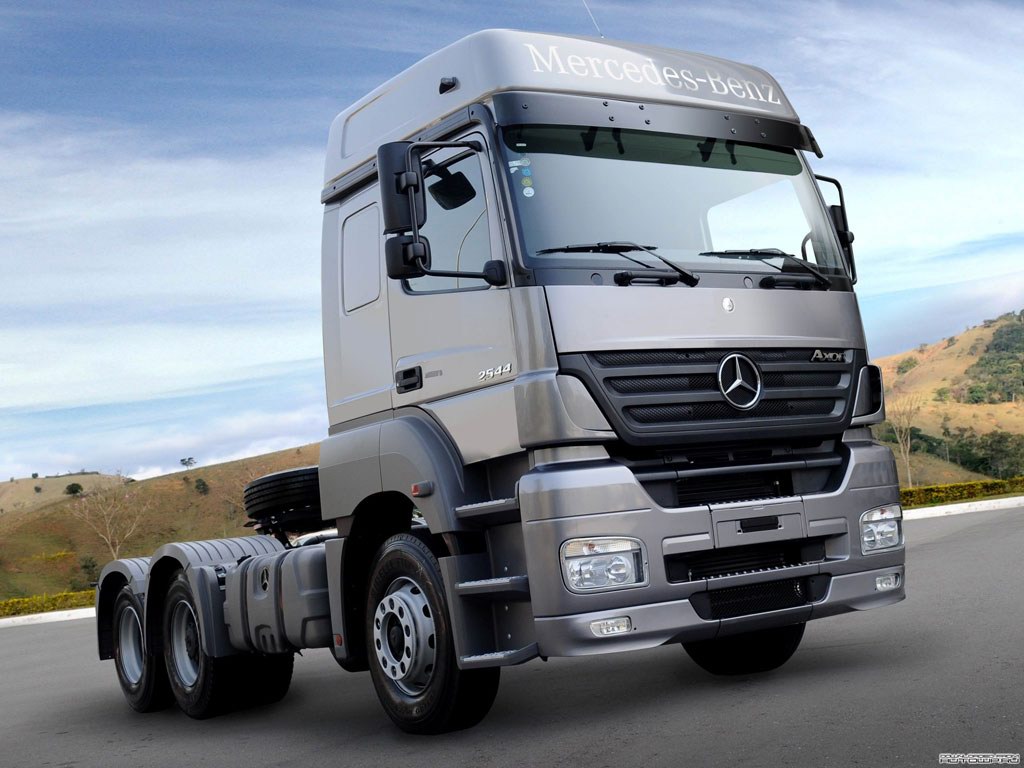

Рисунок 2. Mercedes-Benz Axor C
Таблица 2. Общие характеристики ППЦ НЕФАЗ-9693
Номинальная вместимость цистерны, л |
20000 |
Масса снаряженного ППЦ, кг |
8100 |
Полная масса ППЦ, кг |
29200 |
Распределение нагрузки от полной массы в сцепе с тягачом, кг, не более: |
|
На ССУ, кг |
10000 |
На дорогу через шины ППЦ |
19200 |
Слив на горизонтальной площадке |
Полный |
Насос |
1СВН-80А-Л-У2 или СВН 80-Л-У2 |
Время слива, не более мин |
60 |
Подвеска |
Баллансирная |
Количество осей/колес |
2/8 |
Максимальная скорость транспортирования ППЦ полной массой, км/ч |
80 |

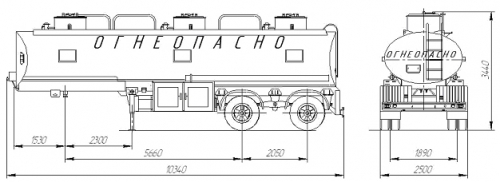

Рисунок 3. НЕФАЗ-9693
Время труда и отдыха водителей
Ниже приведены выдержки из текста нормативного документа, регламентирующего работу и отдых водителей. В тексте выделим положения, которые мы будем использовать при выполнении семестровой работы.
Приказ Министерства транспорта Российской Федерации (Минтранс России) от 20 августа 2004 г. N 15 г. Москва.
