Использование высот сохраненной траектории

Высоты можно извлекать из уже созданных траекторий выборки.

Удалите все высоты.

Импортируйте сеанс ‘roughing1.psf’ через меню Вставить - Сеанс.

Активизируйте траекторию ‘roughing_toolpath’.

Вызовите форму задания Высот выборки и нажмите кнопку Добавить, высоты будут извлечены из сохранённой траектории.

Е сли вы передумали, то можно удалить высоты, связанные с выбранной траекторией, нажав кнопку Удалить в этой же форме. Если нет выбранной траектории, то обе кнопки неактивны.

К огда выполняется форма "Высоты черновой обработки" (Area Clearance Z Planes), существующие высоты не удаляются, поэтому можно назначать высоты, используя комбинации разных методов.

Создание z высоты в заданной позиции

Откройте модель ‘cowling’.

Задайте заготовку габаритами и измените минимальный Z на -35.

Откройте форму Выборки .

В форме нажмите кнопку Задать (Area Clearence Z Panes)

Заполните форму как показано и выполните форму.

Установите вид по Y .

По умолчанию и модель и высоты рисуются зеленым. Изменим цвет модели из меню Покажи - Модель – Цвет, и выберите, например, фиолетовый .

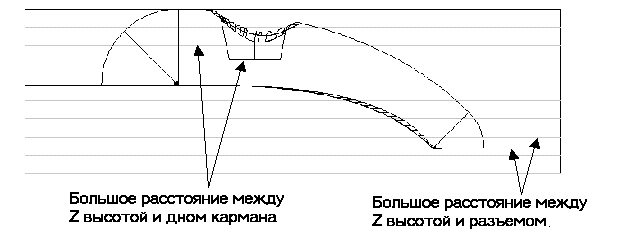

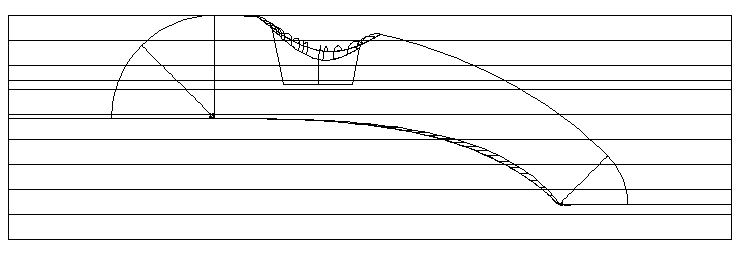

Вид должен выглядеть так:

Д но кармана расположено слишком далеко от ближайшей высоты, поэтому там останется слишком большой припуск на чистовую обработку. Та же проблема имеется и на разъеме.

Добавим в этих местах отдельные высоты, но сначала определим требуемые координаты.

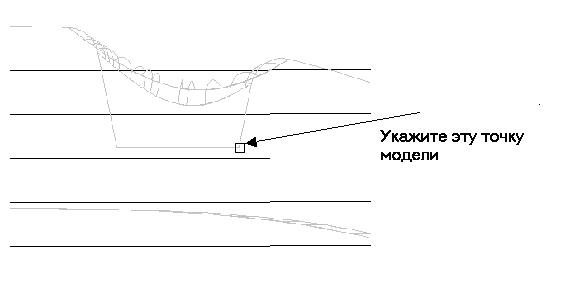

Откройте форму для измерения нажав на иконку , выберите режим Линия и укажите точку как показано.

Z координата указанной точки должна появится в форме и она равна 10.

Если припуск установлен 1 мм и мы назначим высоту 10 мм, дно кармана обработано не будет. Поэтому, добавим к величине 10 припуск (1мм) и допуск (0.1 мм). Назначим высоту 11.1 мм.

В форме задания Высоты выборки измените опцию Шагом на Значением и задайте величину 11.1. Выполните форму, новая высота будет добавлена.

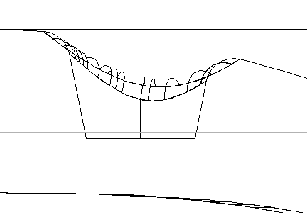

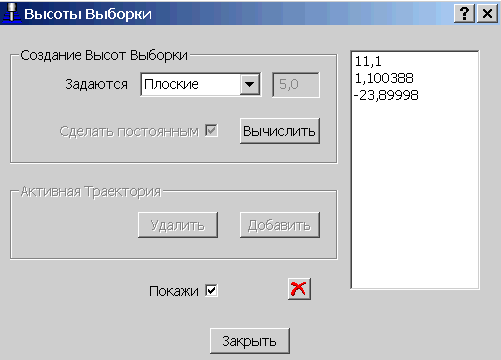

Эти действия PowerMILL может выполнять автоматически. Для это способ задания высот надо задать как Плоские и нажать кнопку Вычислить. На рис. Показан результат этой операции.

В ерсия 4.5 позволяет вообще скрыть все эти шаги от пользователя. Для этого способ задания высот назначается автоматически (по умолчанию), флаг Учесть плоскости должен быть включен.

Тем не менее способ задания высот по результатам измерений в ряде случаев очень полезен.

Удаление высот

Ненужные или ошибочно введенные высоты можно удалить.

Удалим 2 высоты, лежащие ниже поверхности разъема.

В форме выборки выполните Удалить - Высоты - Указанием.

Выберите любую из двух высот, она подсветится красным. Для ошибочно выбранной высоты можно отменить выбор указав ее повторно с ‘Ctrl’. Нажмите ‘Enter’ когда выбор сделан и высота будет удалена.

Удаление высот по значению можно выполнять прямо в форме задания высот.

Добавление новых высот между существующими

Высоты можно вставить ровно посредине между существующими. Рассмотрим это.

Удалите все высоты, для этого в форме выборки выполните: Удалить - Высоты - Все.

Назначьте новые высоты по значению на уровнях : 11.1 и -23.9.

Т еперь введем промежуточные высоты как показано.

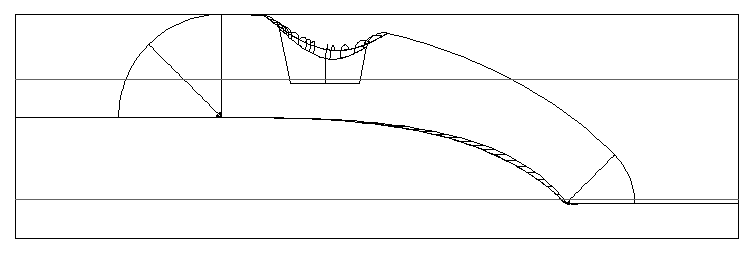

Выполните форму. Результат показан ниже.

К ак видно новые высоты равномерно вставлены между существующими высотами и между верхом блока и первой высотой. Но шаг у каждой группы высот разный.
