Сохранение границы на диске

Текущую границу можно записать на диск как контур (или набор контуров). Это делается из контекстного меню активной границы через пункт Сохранить. Для сохранения используются 3 формата *.pic, *.dgk, *.dxf. Два первых являются внутренними форматами продуктов Delcam.

Для извлечения границы из файла надо в форме произвольной границы нажать кнопку «Вставить из файла».

Импорт границ из внешних контуров

Границы можно импортировать с диска, где они были предварительно сохранены. Такие файлы можно создавать, сохраняя границы, черновые слои или траектории на диске, или создавая их в PowerSHAPE. Следующий пример показывает использование траекторий в качестве границ.

Использование черновых траекторий в качестве границ

Откройте модель ‘powerdrill.tri’ из каталога примеров. Определите заготовку по габаритам модели.

В этом примере выполним обработку полости 3-мерным смещением (3D offset). Мы могли бы рассчитать границу как Пологая (shallow) и выполнить 3D смещение по ней, но эта граница будет лежать на поверхности разъема и при обработке инструмент будет обкатывать кромку полости.

Кроме того, расчет границы методом Пологая может занимать достаточно много времени, и использование готового контура (если он есть, или его можно создать простым методом) для границы обычно предпочтительнее.

Если это не подходит и требуется граница внутри полости, то создадим черновой слой ниже верха полости. Черновая траектория для контура фактически копирует слои выборки (подробнее чнрновая обработка будет рассмотрена позднее). Полученную траекторию используем как границу для команды 3D смещения.

В качестве инструмента задайте Шаровую фрезу диаметром 6 мм.

Задайте одну Z- высоту значением на уровне 35.

Рассчитайте черновую траекторию для контура с припуском 0 мм.

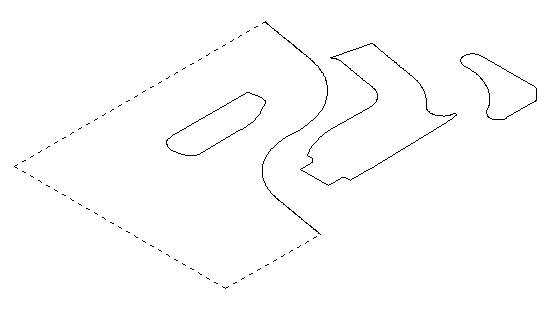

Траектория должна выглядеть как на рис.

С оздайте границу по УП (через форму произвольной границы). На экране сейчас имеется и граница, и, совпадающая с ней активная траектория. Деактивизируйте траекторию, останется только граница. Нам требуется только 1 сегмент, поэтому удалите ненужное. Должно получиться так.

По этой границе создайте чистовую траекторию 3D- смещением с шагом 2мм и припуском 0.

Использование чистовой траектории как границы

Будем продолжать работать с моделью ‘powerdrill’ и создадим границу из участка чистовой траектории с постоянной Z..

Войдите в режим эскизирования (Sketch).

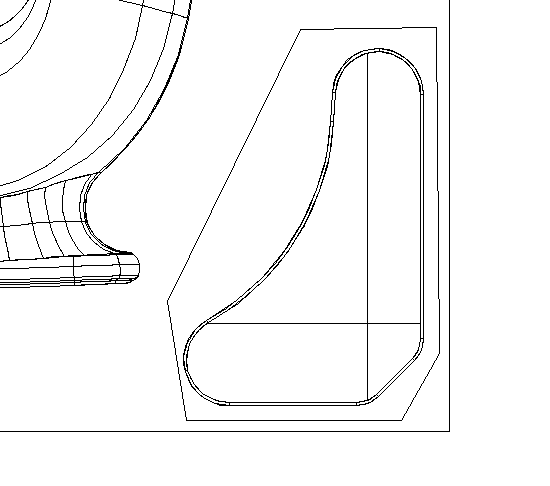

У становите вид по Z, и набросайте границу над карманом, как показано. Нажмите Принять чтобы закончить и закрыть форму.

Задайте концевую фрезу диаметром 6 мм. Припуск установите 0.

Рассчитайте траекторию с постоянной Z, поле Учесть границу установите Внутри границы.

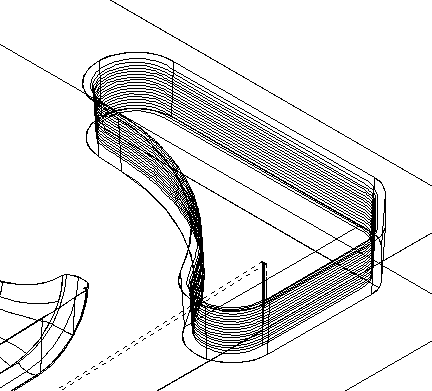

Установите изометрический вид (рис. Слева).

Создайте границу из активной траектории (Toolpath). Деактивизируйте траекторию.

Траектория будет преобразована в множество сегментов, нас интересует только нижний, чтобы обработать дно кармана..

Выберите все сегменты, кроме нижнего и удалите их. Должен остаться только один контур (рис. Справа).

По этой границе создайте растровую чистовую траекторию для обработки дна кармана.

Создание траекторий из Границ

Так же как создавали границу из траектории, можно создавать траекторию из границы. Однако это делается в 2 этапа: сначала из границы создается Шаблон (Pattern), а затем по шаблону создается траектория. Этот вопрос рассматривается далее в главе о Шаблонах.
