Выборка (2d стратегии)
Д
ля
обработки модели Слои (Features
Slices) требуются. Они
создаются с помощью Выборки.
Н
аш
Набор 2D-элементов
(Feature Set) был
сохранен как активный, и прочитан тоже
как активный. Поэтому он окрашен
фиолетовым, неактивные Наборы 2D-элементов
окрашены серым.
Выберите Карман и Бобышку левой кнопкой мыши (они подсветятся желтым).
Задайте скругленную фрезу 12 мм и радиусом 3 мм.
Задайте начальную точку X: 0 Y: 0 Z: 50.
Задайте параметр Safe Z: 50 и Start Z: 45
Задайте заготовку габаритами:
X: -50 X: 50
Y
:
-50 Y: 50
Z: 0 Z: 35
Вызовите форму Выборки (Area Clearance) и в ней нажмите иконку работы со слоями
(Slice
Generation). Здесь можно
работать как с 3D

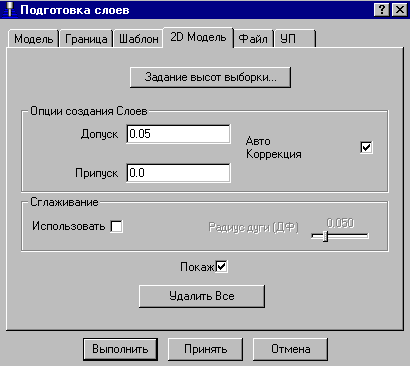

моделями, так и с наборами 2D-элементов.Нажмите вкладку 2D Модель (Feature Set) и задайте допуск и припуск как показано.
Нажмите кнопку "Задание высот выборки" (Z Heights Definition) и в новой форме задайте высоты шагом 3 мм. Нажмите Вычислить и Закрыть.
Нажмите Выполнить и Принять в форме задания слоев.
В

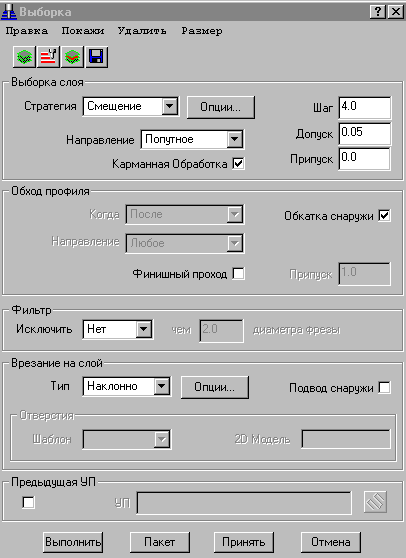

форме Выборки задайте параметры как
показано и нажмите Выполнить.
Переименуйте траекторию как Pocket1.

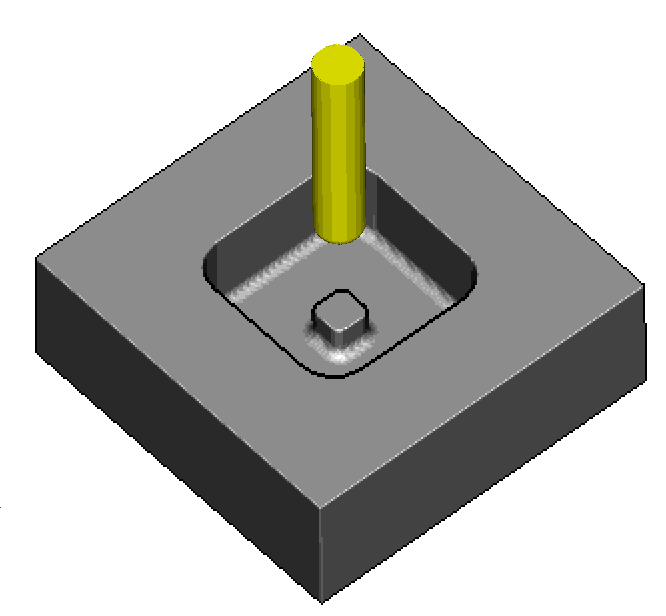

Выполните имитацию обработки в ViewMILL, после чего деактивируйте траекторию.
Сверление (Drilling)

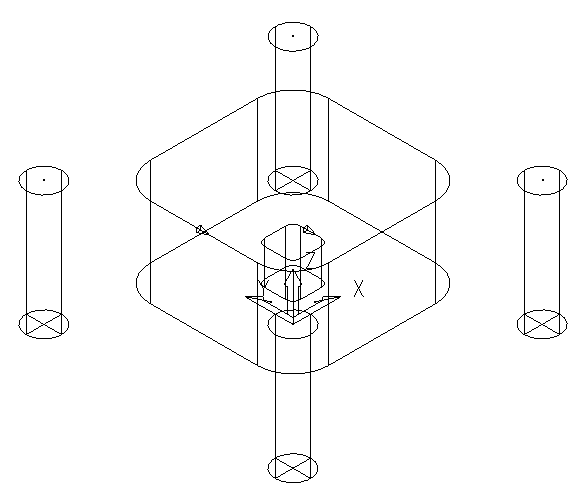

Циклы сверления (Drilling cycle) создаются по 2D-элементам Отверстия.
Е
сли
имеется 3D
модель с отверстиями в формате dgk,
надо все равно создать 2D-элементы.
Для этого случая в форме сверления
имеется специальная кнопка для
автоматического создания отверстий
"Создать отверстия из выбранных
частей модели".
Отверстия можно обрабатывать группами или индивидуально, активизируя нужные 2D-элементы.
Задайте сверло диаметром 10 мм.

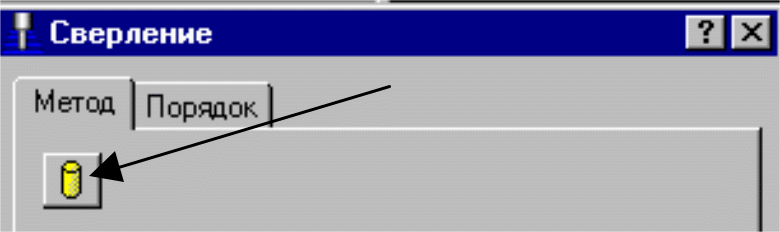

Нажмите иконку Сверление
,
новая форма появится.
Так как ни одно отверстие не выбрано, многие поля формы неактивны.
И
з
выпадающего меню выберите все отверстия
указанного размера - 10 мм.

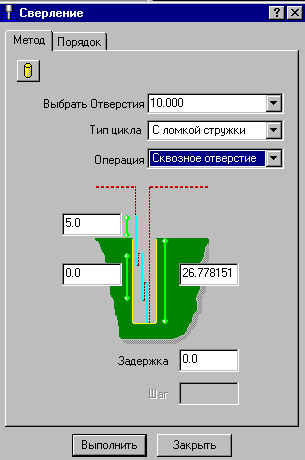

Задайте параметры как показано и выполните форму. Переименуйте полученную траекторию в drill2.
Выполните анимацию траектории, обратите внимание на порядок обхода отверстий.
Сохраните Проект.
Порядок обхода отверстий
С
ейчас
порядок обхода отверстий принят по
умолчанию. Но его можно изменить открыв
вкладку "Порядок" в форме сверления
и указав порядок обхода в новой форме.

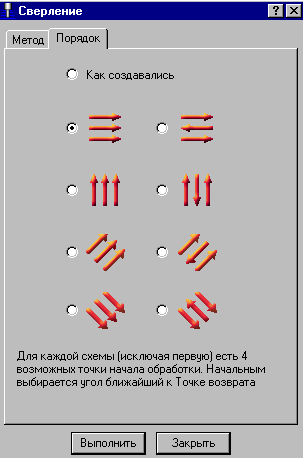

Откройте вкладку Порядок.
Задайте обход вдоль X в одну сторону (имеется всплывающая подсказка) и нажмите Выполнить.
Новая траектория будет создана.
Выполните анимацию траектории, обратите внимание на порядок обхода отверстий.
5. Использование границ Введение
Граница - это набор замкнутых контуров, которые определяют зону обработки. С их помощью можно вести обработку разных частей модели по разным стратегиям.
Границы используются многими стратегиями при создании траектории. Некоторые стратегии игнорируют границы, однако в этом случае готовая траектория может быть ограничена (limit) границей. В конце этого раздела показано как конкретная стратегия использует границы.
И
меется
5 способов автоматического создания
границ: Заготовка
(Block),
Доработка (Rest
Material), Выбранные
поверхности, Пологая
(Shallow) и
Силуэт
(Silhouette).
Кроме того, границу можно создать
различными преобразованиями (т.е. не
расчетными методами): импортировать из
Файла (в
формате DUCT picture)
или набросать мышкой Эскиз
(Sketched),
или замкнутую траекторию УП
(Toolpath) преобразовать
в границу.
Форма для задания границы вызывается из контекстного меню объекта Граница в Дереве траекторий (рис. 36). Нерасчетные методы скрыты под пунктом меню «Произвольная». Проект может содержать много границ.
В контекстном меню границ имеется пункт Панель (Toolbar), который вызывает панель создания границ.
Панель создания границ появляется в нижнем левом углу экрана над панелью создания инструментов.
Нажмите на стрелочку слева, чтобы получить доступ к различным опциям.
Э
то
теже 6 опций, что и в контекстном меню
границ, организованные в виде иконок.
Если ни одна граница не выбрана, то опции панели неактивны.
Для выбранной границы доступны следующие операции:
Сохранить границу
Вставить границу из файла
Вставить границу
Вставить шаблон
Вставить траекторию
В
ставить
модель
Эскиз границы
Редактировать границу
Очистить границу
Удалить границу
Как и для других объектов Окна просмотра (PowerMILL Explorer) контекстное меню содержит список допустимых операций.
Границы можно активизировать и деактивизировать (подобно траекториям).
