PowerMILL 2004
1. Интерфейс и начальные установки
PowerMILL – пакет механической обработки, который быстро создает программы для станков с ЧПУ с полным отсутствием зарезов. Модель для обработки должна быть импортирована. Моделью могут быть поверхности из других систем, IGES файлы, STL файлы или непосредственно из PowerSHAPE. Пакет имеет простой интерфейс в стиле Windows, включая развитый Help.
Пакет имеет возможность визуальной проверки траектории путем ее анимации или полной имитации с помощью модуля ViewMILL.
Обзор интерфейса PowerMill
PowerMILL запускается при нажатии на иконку:
П
осле
запуска PowerMILL
в верхней части экрана имеется меню.
Н
иже
расположена главная панель инструментов.
Если задержать указатель мышки над
любой кнопкой, то появится подсказка –
назначение кнопки.
Н
а
правой стороне (по умолчанию) расположена
панель видов.
В
левой части экрана имеется Дерево
траекторий (toolpath
tree browser
– Рис. 1), которое показывает имена и тип
используемых объектов (траекторий,
систем координат, 2D
элементов и т.д.).
В
графическом окне показана глобальная
система координат.
В
нижней части экрана показанs
2 панели: панель инструментов и строка
состояния.
Открытие модели
Кнопка (или меню) Открыть модель вызывает стандартное окно Windows для открытия файла (рис. 2). Для первоначального освоения в меню Файл имеется пункт Примеры, где содержатся учебные примеры. Это быстрый путь попасть в каталог “c:\dcam\product\powermillXXXX\file\examples”.
О
ткройте
модель mouse.tri.
Виды на модель
Панель Видов находится с правой стороны экрана. Ее можно выключить или включить через меню Вид – Панель инструментов - Вид.
Виды вдоль осей, изометрические виды можно установить нажав иконки.
Виды вдоль осей Изометрические
виды
X Y Z -X -Y -Z 1 2 3 4
Чтобы
показать всю модель, используется иконка
Во весь экран (Resize
to Fit)
.
Разные опции масштабирования (zoom)
дают иконки в виде линзы
(Увелич. Уменьш. Рамкой).
Также имеются
иконки: Предыдущий Вид
и Освежить экран
.
Режим показа модель окрашенной или в проволочном виде задают 2 независимые иконки (крайние справа). Остальные иконки – это инструменты анализа, они были рассмотрены при изучении системы PowerSHAPE.
Динамическое вращение
Динамическое вращение реализуется средней кнопкой мыши.
Вращение
Нажмите среднюю кнопку мыши и перемещайте ее. Значение имеет точка захвата. Поэкспериментируйте. По умолчанию за центр вращения берется выбранный объект.
Увеличение / Уменьшение (Zoom)
Средняя кнопка с нажатой клавишей Ctrl.
Сдвиг (Pan)
Средняя кнопка с нажатой клавишей shift.
Меню Покажи (Draw)
Меню Покажи предназначено для того, чтобы показать или скрыть некоторые объекты на экране. Если около объекта стоит птичка (флаг включен), то объект рисуется. Повторное нажатие переключает флаг.
Меню Покажи - Модель вызывает форму с параметрами показа модели. Например, здесь можно изменить цвет окраски, остальные параметры при первом знакомстве мы не рассматриваем.
Инструменты (Tools)
PowerMILL поддерживает 8 типов инструментов, мы рассмотрим 4 наиболее часто используемые (рис.3).

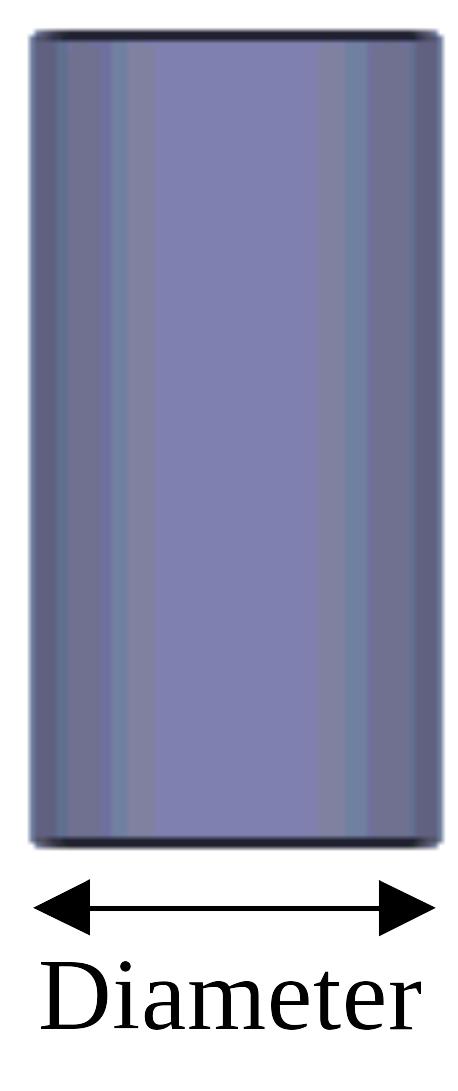

Концевая |
Скругленная |

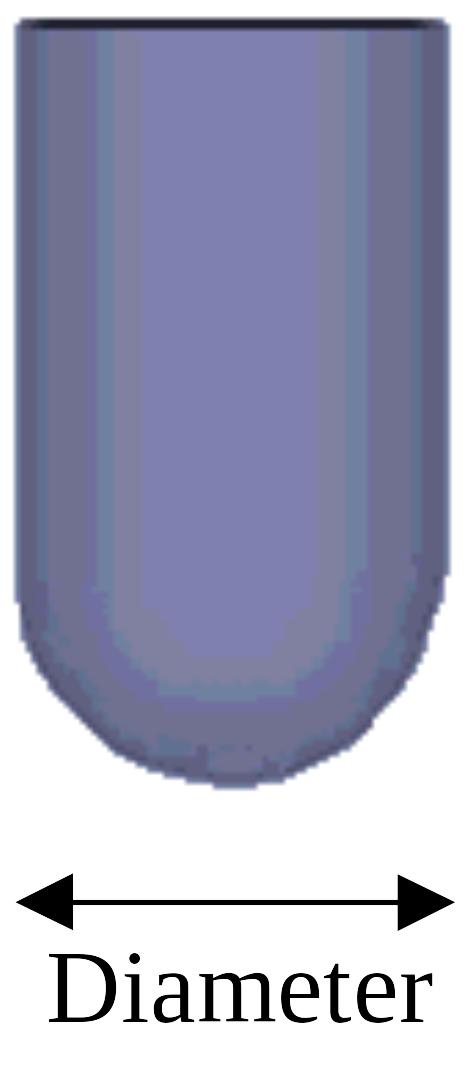

Шаровая |

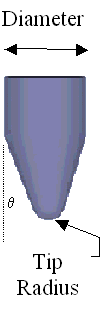

Коническая сферическая |
|
|
|
|
Рис. 3
Форма задания инструмента вызывается из окна просмотра (контекстное меню пункта Инструменты) Длина инструмента на расчет траектории не влияет, она используется при имитации обработки.
Пункт меню Инструменты служит для других целей – это инструменты PowerMILL.
