Лабораторная работа № 9

Тема: Вставка диаграмм и схем, вставка формул, создание рисунков

Время на выполнение – 2 часа

Цель работы: приобрести практические навыки работы в текстовом процессоре Microsoft Word (команды вставка диаграмм и схем, вставка формул, создание рисунков).

Основные сведения по теме

Создание комплексных текстовых документов Вставка диаграмм

Диаграммы в текстовом редакторе могут быть выполнены в виде организационных диаграмм, графиков, гистограмм. Рассмотрим способы построения разного вида диаграмм.

Для построения диаграмм в виде схемы из меню Вставка выбрать команду Схематическая диаграмма. Появляется диалоговое окно Библиотека диаграмм (рис. 23), в котором можно выбрать тип диаграммы. При нажатии на ОК на листе появляется выбранная диаграмма, в элементы схемы которой можно вписать текст. Щелкнем на полученной схеме, появляется панель инструментов, позволяющая редактировать схему.

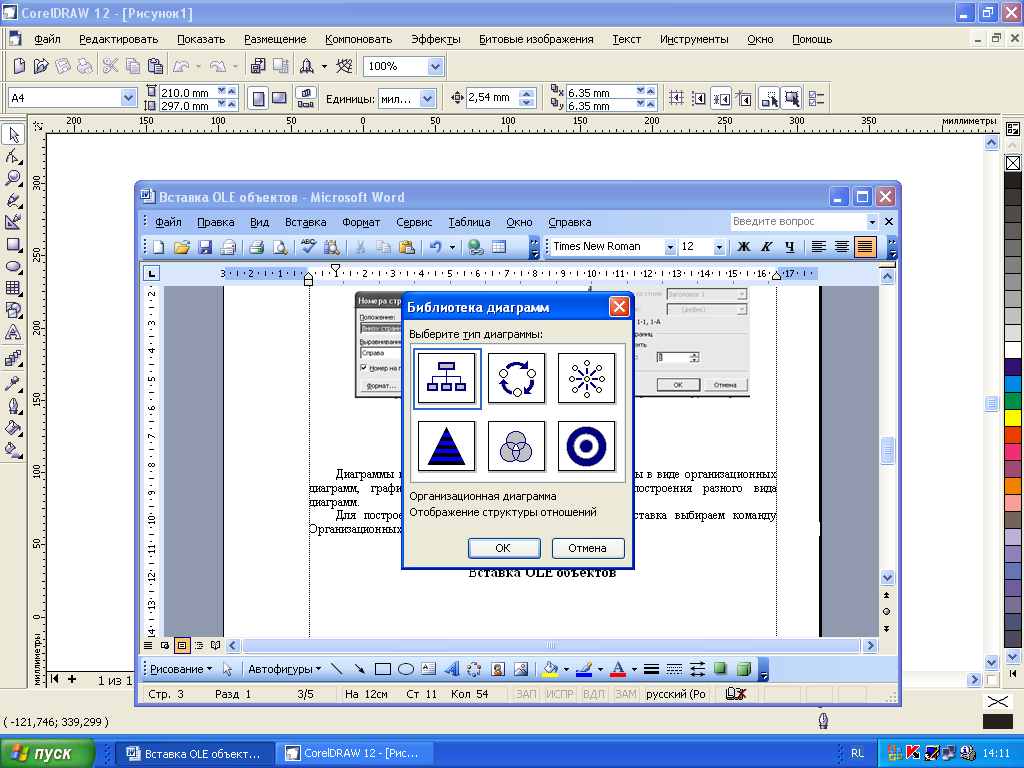

Рис. 23. Диалоговое окно Библиотека диаграмм

Диаграмму можно вставить как объект программы Microsoft Excel. Из меню Вставка выбираем строку Рисунок и из выпадающего меню запускаем команду Диаграмма. Появляется таблица данных в формате программы Microsoft Excel и диаграмма, построенная по табличным данным (рис. 24).

В таблицу можно внести свои данные, при этом диаграмма принимает вид в соответствии с новыми данными. Щелчком левой кнопки мыши вне области диаграммы она фиксируется. Чтобы вновь войти в режим редактирования, необходимо выполнить двойной щелчок левой кнопки мыши. При нажатии правой кнопки на области диаграммы появляется контекстное меню, в котором содержатся команды изменения свойств построенной диаграммы (Тип диаграммы, Параметры диаграммы, Режим таблицы и т. д.).

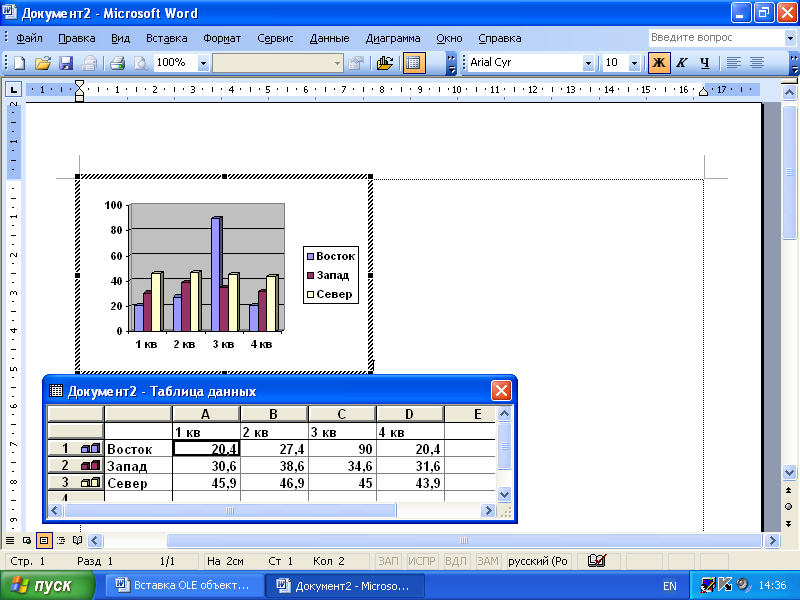

Рис. 24. Диаграмма, построенная по табличным данным

Редактор формул

С помощью редактора формул Microsoft Equation программы Word в текст документа легко вставляются математические формулы и символы. В создаваемых с помощью редактора формул объектах могут использоваться интегралы, матрицы, символы теории множеств, дроби, корни и т. д. При форматировании формул размер шрифта и гарнитура (начертание) могут меняться, при этом они подбираются с учетом доступных для принтера шрифтов. Для запуска редактора формул следует поместить курсор в место вставки формулы и выполнить операции через меню Вставка ► Объект ►Microsoft Equation.

Запуск редактора формул можно осуществить также с помощью команды с панели инструментов. Для размещения кнопки редактора формул на одной из панелей инструментов необходимо выполнить следующие действия:

1. В меню Сервис выбрать команду Настройка. Разворачивается диалоговое окно Настройка.

2. В появившемся окне выбираем вкладку Команды, окно примет вид как на рис. 25.

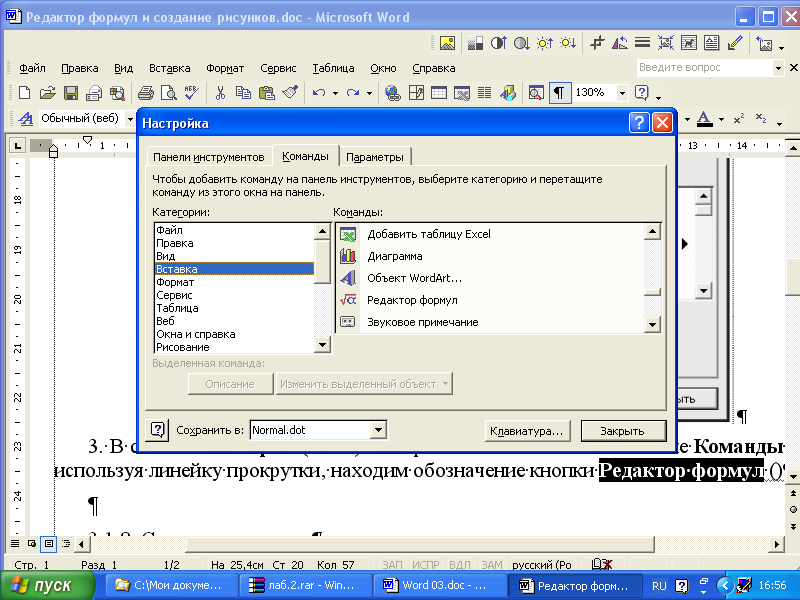

3. В списке Категории (слева) выбираем элемент Вставка. В окне Команды (справа), используя линейку прокрутки, находим кнопку команды Редактор формул ( ). Удерживая левую кнопку мыши, перетаскиваем кнопку Редактора формул на панель инструментов.

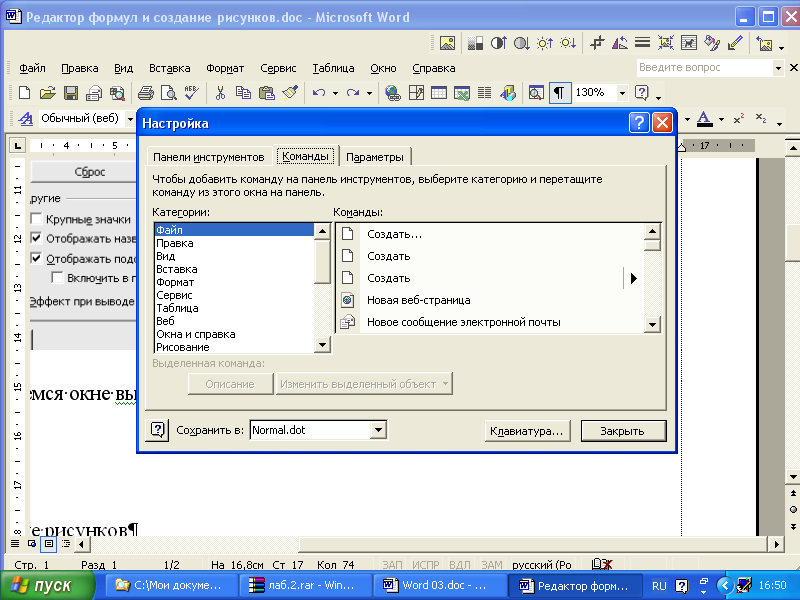

Рис. 25. Диалоговое окно Настройка вкладка Команды

4. Нажимаем кнопку Закрыть в окне Настройка.

При запуске редактора одним из рассмотренных способов в окне появляется панель инструментов редактора формул (рис. 26).

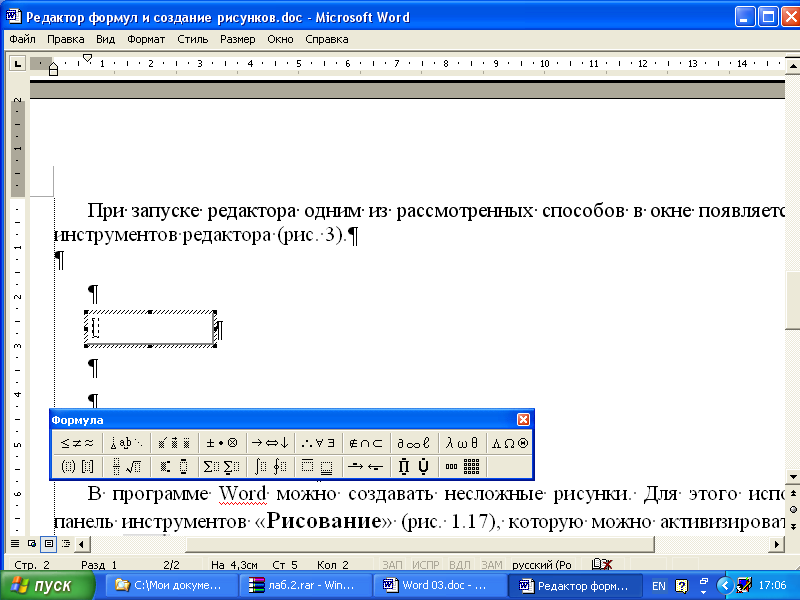

Рис. 26. Панель инструментов редактора формул
