8.10.3. Производственная вентиляция, кондиционирование и отопление

Производственная вентиляция — система устройств, обеспечи­вающих на рабочих местах микроклимат и чистоту воздушной среды в соответствии с санитарно-гигиеническими требованиями.

Вентиляция удаляет из помещения загрязнения и подает в ра­бочую зону свежий, чистый воздух, создавая необходимую подвиж­ность воздуха.

По назначению вентиляцию подразделяют на основную и ава­рийную.

Основная вентиляция предназначена для обеспечения требуемой чистоты воздуха при нормальном режиме технологического процесса.

Аварийную вентиляцию устанавливают в тех помещениях, где возможны внезапные (аварийные) выбросы большого количества вред­ных веществ (пыли, дыма, паров топлива, смазочных материалов и т.п.).

В зависимости от способа перемещения воздуха различают есте­ственную, искусственную (механическую) и смешанную вентиляции.

Естественная вентиляция (рис. 8.21) осуществляется под воз­действием гравитационного давления, возникающего за счет разности плотностей холодного и нагретого воздуха и под действием ветрового давления. Ее можно применять лишь в тех помещениях, где нет вы­деления вредных веществ или их концентрация не превышает ПДК.

263

Искусственная вентиляция осуществляется за счет механических побудителей движения воздуха (вен­тиляторов), она обязательна в поме­щениях со значительными выделе­ниями вредных веществ.

Смешанная вентиляция сочета­ет естественную и искусственную.

По направлению потока воз­духа вентиляция бывает приточной, вытяжной и приточно-вытяжной, со­вмещающей приточную и вытяжную вентиляции.

Рис. 8.21. Схема вытяжной

естественной канальной

вентиляции: 1 — жалюзная

решетка; 2 — вертикальный

канал; 3 — горизонтальный

сборный канал; 4 — вытяжная

шахта; 5 — дефлектор

Приточная вентиляция обеспе­чивает подачу свежего воздуха к ра­бочему месту. Вытяжная вентиляция предназначена для отсоса загрязнен­ного воздуха от рабочего места.

По месту действия различают

общеобменную и местную вентиляции.

Общеобменная вентиляция осуществляет замену воздуха по всему помещению, поэтому она наиболее целесообразна в том случае, когда вредные вещества выделяются равномерно по всему помеще­нию. Общеобменная вытяжная вентиляция обычно применяется при наличии незначительных утечек вредных газов и паров из закрытой аппаратуры, там, где местные отсосы оборудовать невозможно.

Если в помещении имеются ярко выраженные локализованные (местные) источники вьщеления вредных веществ, то общеобменная вентиляция может привести к их распространению по всему объему помещения и дать отрицательный эффект на других рабочих местах. В этих случаях отдельно или вместе с общеобменной применяют ме­стную вентиляцию. Местная механическая вентиляция может быть приточной и вытяжной.

К местной приточной вентиляции относятся воздушные души, местные оазисы, воздушные завесы.

Воздушное душирование представляет собой подачу на рабочее место воздушной струи заданной температуры и скорости движения горизонтально или сверху под углом (рис. 8.22, а).

Местный оазис — подача чистого воздуха в нижнюю часть ра­бочей зоны, отгороженную со всех сторон, кроме верха, мягкими щи­тами (рис. 8.22, б).

264

_WSF

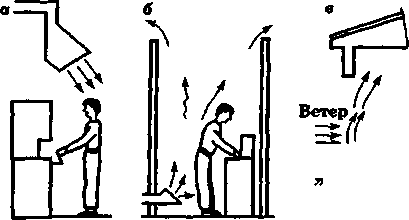

Рис. 8.22. Местные приточные

вентиляционные устройства:

-воздушный душ; б—местный оазис;

в — воздушно-тепловая завеса

с нижней подачей воздуха

В оздушная завеса — воздушный поток, на­правленный под углом в створ ворот, дверей для защиты помещения от проникновения в него холодного воздуха. Воз­душные завесы могут быть с подачей холодно­го и подогретого воздуха (до 50 °С для дверей и до 70 °С для ворот), с подачей воздуха снизу, сверху, с одной или двух сторон (рис. 8.22, в).

Местная вытяжная вентиляция используется для удаления вредных веществ непосредственно на месте их образования. Она не только более экономична, но и более эффективна.

Выделяют следующие типы местной вытяжной вентиляции:

1. полностью закрытый кожух, укрывающий источники выде­ления вредных веществ, из которых отсасывается воздух,— аспира-ционный кожух (рис. 8.23, а);

2. приемники, укрывающие источники выделения вредных ве­ществ, но имеющие рабочие окна для обслуживания,— вытяжные шкафы (рис. 8.23, в);

3. приемники, частично укрывающие источники вредных выде­лений производственной среды (укрытие шлифовального круга);

4. открытые воздухоприемники (отсосы или иные конструкции), приближенные к источнику поступлений вредных веществ, — вы­тяжной зонд (рис. 8.23, 6") и бортовые отсосы (рис. 8.23, г).

))) >//

1ЙШ&1

^

У/У /Л> '///'/// >» лу м w

Рис. 8.23. Местные вытяжные устройства: а — аспирационный кожух; 6— вытяжной зонд; в — вытяжной шкаф; г — бортовой отсос с ванны

265 Кондиционирование воздуха. Создание и автоматическое поддержание в закрытых помещениях температуры, влажности, чис­тоты, скорости движения воздуха в заданных пределах называется кондиционированием.

Его применяют для достижения наиболее комфортных сани­тарно-гигиенических условий в рабочей зоне или в производственно-технологических целях для поддержания требуемых параметров мик­роклимата с помощью кондиционеров.

Кондиционеры бывают центральные (на несколько помещений) и местные (на одно помещение), производственные и бытовые. Схема центрального кондиционера приведена на рис. 8.24.

Теплоноситель

В оздух из помещения В помещение!

Теплоноситель

V

Т Холодная вода

Рис. 8.24. Схема центрального кондиционера:

1 — воздушные заслонки; 2 — воздушный фильтр;

3 — калорифер первого подогрева; 4 — каплеуловители;

5 — форсунки; 6 — калорифер второго подогрева; 7 — вентилятор

Отопление производственных помещений осуществляется в случае, если температура воздуха на рабочих местах ниже санитарно-гигиенических норм или требований технологического процесса.

Обогрев производственных помещений осуществляется отопле­нием: водяным, паровым, воздушным и комбинированным. Приме­няют центральные и местные системы отопления.

В центральных системах отопления генератор тепла (котель­ная, тепловая электроцентраль) размещается за пределами отапли­ваемых помещений, а теплоноситель от генератора к местам потреб­ления подается через систему труб. От одного генератора тепла могут отапливаться помещения одного или нескольких зданий.

В местных системах все элементы отопления конструктивно объединены в одно устройство, располагаемое внутри помещения. Местное отопление может быть печное, газовое и электрическое.

Печное отопление устанавливают в помещениях площадью до 500 м². Одной печью допускается отапливать не более 3 помещений,

266

расположенных на одном этаже. Температура наружных поверхно­стей печей не должна превышать 120° С (СНБ 4.02.01—03 «Отопле­ние, вентиляция и кондиционирование»).

При некоторых достоинствах (невысокая стоимость, возмож­ность использовать разные виды топлива) печное отопление имеет существенные недостатки. Это высокая пожароопасность, низкий ко­эффициент полезного действия, опасность отравления оксидом угле­рода (при нарушении правил эксплуатации печи) и т.д.

В установках газового отопления тепло получают при сжигании газа в специальных горелках. Установки чаще применяют для ло­кального обогрева рабочих мест в помещениях большого объема, тре­буется наличие надежной системы вентиляции.

Из отопительных электрических приборов систем местного ото­пления получили распространение масляные радиаторы.

Нагревательные приборы в производственных помещениях со значительными выделениями пыли надлежит предусматривать с гладкими поверхностями, допускающими легкую очистку.
