2 Расчет напряжения дистанционного питания

Дистанционное питание линейных регенераторов в основном осуществляется стабилизированным постоянным током по схеме “провод-провод” с использованием фантомных цепей симметричного кабеля или центральных жил коаксиальных пар. При этом НРП включаются в цепь ДП последовательно.

Дистанционное питание подается в линию от блоков ДП, устанавливаемых либо на стойках ДП, либо на стойках оборудования линейного тракта, которые размещаются на оконечных (ОП) и промежуточных обслуживаемых регенерационных пунктах (ОРП). При этом на секции ОРП-ОРП (или ОП – ОРП), называемой секцией дистанционного питания, организуется два участка дистанционного питания: половина НРП обеспечивается питанием от одного ОРП, а вторая половина – от другого ОРП.

При расчете напряжения на выходе блока ДП следует учитывать падение напряжения на участках кабеля и на НРП:

Uдп = Iдп*R₀*lдп +Uнрп*n, (2.1)

где Iдп – ток дистанционного питания, А;

R₀– километрическое сопротивление цепи кабеля, используемой для передачи ДП постоянному току, Ом/км;

lдп – длина участка ДП, км;

n – число НРП питаемых от одного ОП (или ОРП);

Uнрп – падение напряжения на одном НРП, В;

R₀ для ТП-0,7 = 45 Ом/км;

R₀ для МКС-4х4х1,2 = 15,85 Ом/км;

lдп (ИКМ-30) = 54 км, Iдп = 110 мА, n = Lмест/ Lусил.уч= 85/1,74=47,

n = (54*47)/85 = 30;

lдп (ИКМ-120) = 200 км, Iдп = 125 мА, n = Lвнз/ Lусил.уч= 550/6,87=78,

n = (200*78)/550 = 29;

где Lмест, Lвз - длины участков между ОП и ОРП (ОРП и ОРП),

Lусил.уч - длина усилительного участка ЦСП, т.е длина участка регенерации, км:

• для ИКМ-30 Lусил.уч = 1,74 км;

• для ИКМ-120 Lусил.уч = 6,87 км;

Таким образом,Uдп равен:

Uдп (ИКМ-30) = 110*10^-3*45*54+9.8*30=561,3 В,

L_ДП = L_ДП / 2

n = N_НРП / 2

Uдп (ИКМ-30) = 110*10^-3*45*27+9.8*15=280,65 В,

L_ДП = L_ДП / 2

n = N_НРП / 2

Uдп (ИКМ-30) = 110*10^-3*45*13,5+9.8*8=145,225 В,

Uдп (ИКМ-120) = 200*10^-3*15,85*200+24*29=1330 В,

L_ДП = L_ДП / 2

n = N_НРП / 2

Uдп (ИКМ-120) = 200*10^-3*15,85*100+24*15=677 В,

3 Разработка схемы организации связи и выбор оборудования

На основе технических данных ЦСП, полученных значений l_Р, N_ОРП,N_НРП и расчета цепи ДП, осуществляется размещение НРП и ОРП в каждом из проектируемых участков сети. В результате составляется схема организации связи с указанием числа ОРП и НРП, длин регенерационных участков в секции дистанционного питания.

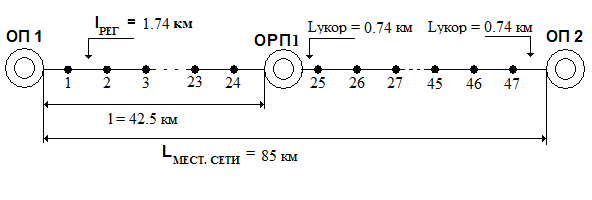

Рисунок 1- Структура линии местного участка

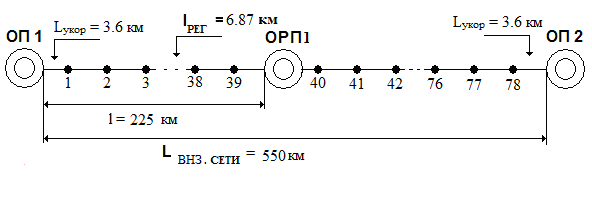

Рисунок 2 - Структура линии внутризоновой сети

На основе этой схемы рассчитывается (для каждого участка) максимальное число организуемых каналов (при полной загрузке кабеля) и составляется комплектация необходимого оборудования.

При составлении комплектации необходимо выбрать стойки оборудования, которые входят в состав проектируемой системы передачи.

Таблица 3 – Комплектация оборудования

	САЦО (САЦК)	СВВГ	СТВГ	СЧВГ	СОЛТ	НРП
Мест. сеть	2	-	-	-	4	47
Внз. сеть	2	2	-	-	4	78

САЦО – стойка аналого-цифрового оборудования, содержит 4 комплекта АЦО и рассчитана на 120 каналов ТЧ.

САЦК – стойка аналого-цифровой коммутации (аналог САЦО, имеет немного другую конструкцию).

СВВГ – стойка вторичного временного группообразования, содержит 8 комплектов ВВГ и рассчитана на 960 каналов ТЧ.

СТВГ – стойка третичного временного группообразования, содержит 4 комплекта ТВГ и рассчитана на 1920 каналов ТЧ.

СЧВГ – стойка четверичного временного группообразования, содержит 4 комплекта ЧВГ и рассчитана на 1920х4 каналов ТЧ.

НРП – необслуживаемый регенерационный пункт, содержит от 2 до 12 двухсторонних линейных регенераторов.
