Ход работы

Часть 1. Исследование зависимости амплитуды пд от амплитуды стимула.

Длительность стимула: 0,8 мс Трансформатор: 1:3,3

Табл. 1: Зависимость амплитуды ПД нерва от силы стимула

Амплитуда стимула, В	0,07	0,09	0,12	0,15	0,18	0,21	0,27	0,36	0,42	0,48
Амплитуда ПД, мВ	0,1	0,13	0,18	0.45	0,8	1,13	1,170	1,215	1,215	1,220

Рис. 1: Пд при пороговом раздражении

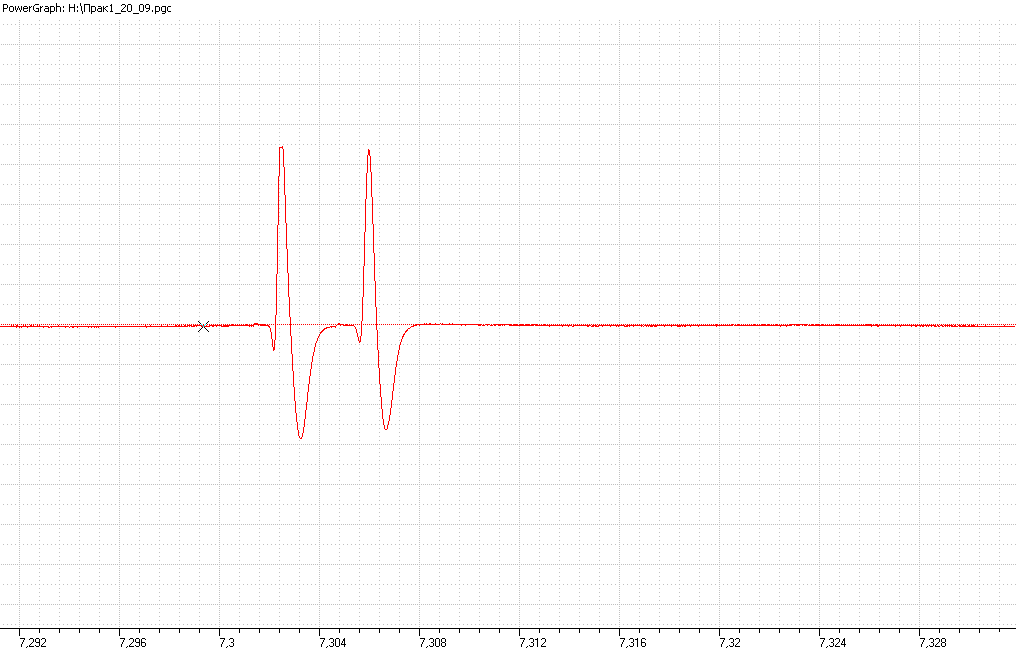

Рис. 2: Двухфазный Пд

Результаты:

1. Зарегистрирован двухфазный потенциал действия. Наличие двух фаз Пд связано с тем, что расстояние между отводящими электродами больше, чем размер возбуждённого участка;

2. При стимуляции амплитудой менее 0,07 В ответа не возникало. Пороговая величина раздражения, при которой впервые возник Пд, равна 0,07 В. При такой величине раздражающего стимула возбуждается самое чувствительное нервное волокно;

3. Мы наблюдали увеличение амплитуды Пд в ответ на увеличение раздражения, так как нерв представляет собой множество нервных волокон, соответственно, при увеличении стимула возбуждались сначала самые чувствительные нервные волокна, затем менее чувствительные и т.д. При значении амплитуды раздражения, равном 0,36 В, амплитуда ответа достигает максимума и при дальнейшем усилении стимула не изменяется и составляет 1,215 мВ. Следовательно, при данной амплитуде раздражения возбуждаются все волокна седалищного нерва.

Часть 2. Исследование зависимости порога раздражения от длительности стимула

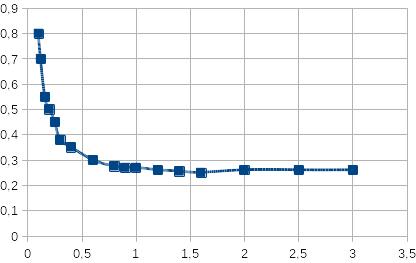

Табл. 2: Зависимость порога Пд от длительности стимула

Длительность стимула, мс	0,01	0,12	0,16	0,2	0,25	0,3	0,4	0,6	0,8	0,9	1	1,2
Порог раздражения, мВ	0,8	0,7	0,55	0,5	0,45	0,38	0,35	0,3	0,275	0,27	0,27	0,26

Продолжение Табл.2

Длительность стимула, мс	1,4	1,6	2	2,5	3
Порог раздражения, мВ	0,255	0,25	0,26	0,26	0,26

Результаты:

1. При увеличении длительности раздражающего стимула наблюдается уменьшение амплитуды порогового раздражения (для нерва в целом также характерно наличие гиперболической зависимости между амплитудой порогового стимула и его длительностью). Это связано с тем, что, когда рассматриваются пороговые значения стимулирующего сигнала для нерва, рассматривается ответ только отдельных, наиболее возбудимых волокон, для которых существуют определенные значения реобазы (минимальное значение амплитуды стимула для того, чтобы в клетке развился ПД), полезного времени (минимальное время, при котором стимул величиной в реобазу будет достаточным для ответа клетки по принципу все-или-ничего) и хронаксии (время, при котором стимул величиной в 2 реобазы способен возбудить клетку). Наличие их обусловлено тем, что мембрана нервного волокна имеет определенную емкость, и потому скорость перезарядки мембраны не бесконечна. Стимул очень короткой длительности даже при достаточно большой амплитуде не может вызвать ответа клетки. В обратной ситуации, стимул очень маленькой амплитуды даже при неограниченно большом времени воздействия не может стать причиной возникновения ПД. Наличие подобной закономерности так же объясняется разными порогами открытия потенциалзависимых каналов для натрия, и соответственно некоторым латентным периодом, предшествующим потенциалу действия и, кроме того, инактивацией натриевой системы каналов при очень долгой допороговой деполяризации;

2. Величина стимула, вызывающего пороговое раздражение при неограниченном времени воздействия, составляет около 0,35 В.
