Ответы на контрольные вопросы:

1. Индуктивное сопротивление равно в простейшем случае произведению индуктивности катушки на угловую частоту. Измеряется в Омах.

2. Мгновенное напряжение равно произведению мгновенного значения тока на сопротивление.

3. Угловая частота равна произведению частоты вырабатываемого тока на «пи» и умноженного на 2. Измеряется в рад/сек.

4. Коэффициент мощности (косинус фи) - отношение активной мощности к полной. В случае синусоидального тока равен косинусу угла сдвига фаз между напряжением и током или определяется отношением активного сопротивления цепи (r) к полному (Z): cos ф = r/Z.

Вывод:

В ходе проведения работы была исследована электрическая цепь переменного тока с активным и индуктивным сопротивлениями.

Лабораторная работа 4

Исследование цепей переменного тока содержащих резистор, катушку индуктивности и конденсатор, включенные последовательно.

Цель работы:

Проверить закон Ома для неразветвленной цепи переменного тока, состоящей из последовательно включенных резисторов, катушки индуктивности и конденсатора. Ознакомиться с явлением резонанса напряжений и условиями, при которых он возникает.

Оборудование и приборы:

Вольтметр магнит эл. системы 1 шт.

Амперметр магнит эл. системы 1 шт.

Ваттметр магнит эл. системы 1 шт.

Реостат проволочный 1 шт.

Катушка индуктивности 1 шт.

Набор конденсаторов

Соединительные провода

Однофазный трансформатор 220/36 В

Источник однофазного переменного синусоидального тока

Порядок проведения работы:

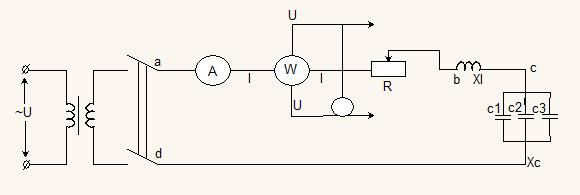

1. Собрать схему рисунка 1.

2. Изучить приборы, используемые в лабораторной работе.

3. Включить схему, подав напряжение.

4. Снять показания приборов при наличии сердечника в катушке индуктивности. Полученные результаты записать в таблицу.

5. Удалив сердечник из катушки индуктивности, снять показания приборов, полученные данные занести в таблицу 1.

6. Рассчитать неизвестные в таблице величины.

7. По полученным данным построить векторную диаграмму напряжений и мощностей.

7. Ответить на контрольные вопросы. Контрольные вопросы:

1) Что такое активное, индуктивное и емкостное сопротивление? Как они определяются?

2) Условия резонанса напряжений?

3) Рассчитать резонансную емкость, считая частоту тока равной 50Гц, а индуктивность постоянной величиной.

Таблица:

	Наблюдается
	Вся цепь			R		L		C
	I	Uad	Pad	Uab	Pab	Ucb	Pcb	Ucd	Pcd
Вкл.	А	В	В	В	Вт	В	Вт	В	Вт
Катушка с сердечником	1	28	8	16	4	26	4	20	0
Катушка без сердечника	1,2	28	10	20	4	25	6	30	0

Вычисляется
C	L	Xc	Xl	Ua	Ul	Uc		P	Ql	Qc	S
Ф	Гн	Ом	Ом	В	В	В	-	Вт	ВАр	ВАр	ВА
0,0002	0,08	20	25,7	8,12	25,7	20	0,29	8	25,7	20	28
0,0001	0,07	25	20,8	8,4	25	30	0,3	10	30	36	33,6

Формулы для вычисления:

X_l=X_c

P=S

f=50Гц

cos =1

R=Z

Q_l=Q_c

sin =0

U_l=U

Вычисления:

Опыт катушка с сердечником:

2.

3.

4.

5.

6.

7.

8.

1.

2.

3.

4.

5.

6.

7.

Опыт катушка без сердечника:

2.

3.

4.

5.

6.

7.

8.

1)

2)

3)

4)

5)

6)

7)
