1.3 Таблиця електронавантаження
№ з/п |
Найменування |
Кількість |
Рн кВт |
Кв
|
cos φ
|
tg φ |
Категорії надійності |
1 |
Кран-балка ПВ=40% |
1 |
40 |
0,1 |
0,8 |
1,73 |
II |
2 |
Фрезерний верстат |
2 |
8 |
0,16 |
0,6 |
1,32 |
II |
3 |
Трубогибочний верстат |
2 |
10 |
0,16 |
0,6 |
1,32 |
II |
4 |
Шліфувальний верстат |
3 |
6 |
0,16 |
0,6 |
1,32 |
II |
5 |
Зварювальний тр-р ПВ=25% |
4 |
20 |
0,25 |
0,35 |
2,6 |
II |
6 |
Вентилятор |
1 |
12 |
0,6 |
0,8 |
0,72 |
II |
7 |
Свердлильний верстат |
3 |
4 |
0,16 |
0,6 |
1,32 |
II |
8 |
Електрованна |
2 |
26 |
0,8 |
1 |
0 |
II |
9 |
Електромолот |
2 |
22 |
0,2 |
0,65 |
1,15 |
II |
10 |
Поворотний кран |
1 |
6 |
0,06 |
0,5 |
1,73 |
II |
11 |
Вентилятор горна |
1 |
10 |
0,76 |
0,85 |
0,6 |
II |
12 |
Обдирний верстат |
1 |
24 |
0,16 |
0,6 |
1,32 |
II |
13 |
Нагрівальна плита |
1 |
14 |
0,8 |
1 |
0 |
II |
Таблиця 1.3.1 - Таблиця електронавантаження
1.4 Додаткові дані
1.4.1 Додаткові навантаження:
Активне максимальне Рм дод = 210 кВт
Реактивне максимальне Qм дод = 208 квар
Активне середньозмінне Рзм дод = 192 кВт
Реактивне середньозмінне Qзм дод = 180 квар
1.4.2 Струм трьохфазного короткого
замикання на шинах ГПП Ікз(3)гпп = 5,8 кА
1.4.3 Напруга на шинах ГПП Uн = 6,3 кВ
1.4.4 Довжина живлячої цех лінії L = 0,97 км
1.4.5 Час дії релейного захисту tрз = 0,5 с
1.4.6 Опір природних заземлювачів Rпр = 7 Ом
1.4.7 Ґрунт супісок
1.4.8 Струм замикання на землю
в мережі 6 – 10 кВ Із = 16 А
2 Електрична частина
2.1 Розрахунок електричних навантажень
Розрахунок навантажень проводимо за методом упорядкованих діаграм (метод коефіцієнту максимуму).
Потужність
електроспоживачів повторно-короткочасного
режиму приводжу до номінальної
потужності довгочасного режиму

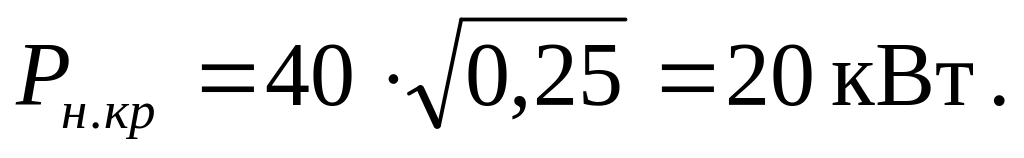

Для крана:
(2.1.1)
2.1.1 Усі електроприймачі розподіляємо на групи з однаковим коефіцієнтом використання Кв та cosφ. У кожній групі і в цілому по ділянці підраховуємо кількість електроприймачів, в кожній групі і в цілому по ділянці знаходимо Рн min та Рн max, підраховуємо сумарні потужності усіх електроспоживачів. Дані і результати розрахунків заносимо до таблиці 2.1.1

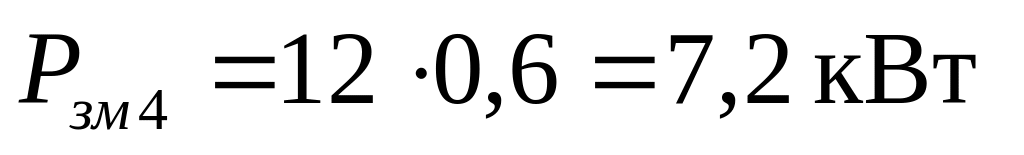

2.1.2 Для кожної групи і в цілому по ділянці визначаємо середньо змінну активну потужності
, (2.1.2)
де Рзм – середня розрахункова активна потужність за найбільш навантажену схему, кВт;
Знаходимо активне середньозмінне навантаження ділянки
(2.1.3)

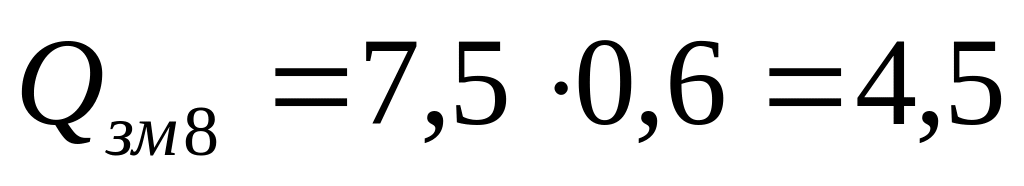

2.1.3 Для кожної групи і в цілому по ділянці визначаємо середньозмінну активну потужності
, (2.1.4)
де Qзм – розрахункове силове реактивне навантаження за найбільш навантаженою схемою, квар;
tgφ – значення, яке відповідає середньозваженому значенню коефіцієнта потужності сosφ , яке характерне для даного приймача.
квар
квар
квар
квар
квар
квар
квар
квар
Знаходимо реактивне середньозмінне навантаження ділянки
(2.1.5)
квар

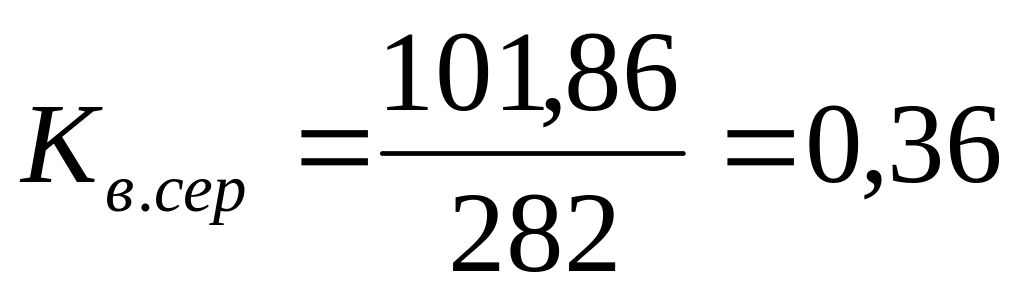

2.1.4 Знаходимо середньозважене значення коефіцієнта використання Кв і tgφ по ділянці в цілому
, (2.1.6)
де ΣРзм – групова середня активна потужність ділянки за максимально заванта жену зміну відповідної групи споживачів, кВт;
ΣРн.ділянки – активна номінальна потужність ділянки, кВт.
(2.1.7)
де tgφділянки – середнє значення, яке відповідає коефіцієнту потужності ділянки;
ΣQзм – групова середня реактивна потужність ділянки за максимально завантажену зміну відповідної групи споживачів, квар.
За таблицею Брадіса cosφділ = 0,83
2.1.5 Знаходимо ефективне число електроприймачів ne
Так
як дійсне число електроприймачів
> 3
та Кк.сер.діл = 2,92 > 0,2, то розраховуємо nе за формулою 2.14 [1.с.85]:
(2.1.8)
Таблиця 2.1.1
– Зведені дані розрахунків
№ |
Найменування |
К-кість |
Σ Рн, кВт |
Кв, сер. |
cos φ |
tg φ |
Рзм., кВт |
Q зм., квар |
1 |
Кран-балка ПВ=40% |
1 |
24 |
0,1 |
0,5 |
1,73 |
2,4 |
4,1 |
2 |
Верстати |
12 |
96 |
0,16 |
0,6 |
1,32 |
15,4 |
20,3 |
3 |
Зварювальний тр-р ПВ=25% |
4 |
40 |
0,25 |
0,35 |
2,6 |
10 |
2,6 |
4 |
Вентилятори |
1 |
12 |
0,6 |
0,8 |
0,72 |
7,2 |
5,1 |
5 |
Електрованна Нагрівальна плита |
3 |
66 |
0,8 |
1 |
0 |
52,8 |
0 |
6 |
Електромолот |
2 |
44 |
0,2 |
0,65 |
1,15 |
8,8 |
10,1 |
7 |
Поворотний кран |
1 |
6 |
0,06 |
0,5 |
1,73 |
0,36 |
0,6 |
8 |
Вентилятор горна |
1 |
10 |
0,75 |
0,85 |
0,6 |
7,5 |
4,5 |
Всього |
23 |
282
|
2,92 |
5,25 |
9,85 |
104,5 |
70,7 |
|
2.1.6 Знаходимо коефіцієнт максимуму:
Для nе = 11,8 і Кв.діл = 2,92 > 0,2 з урахування інтерполяції по [1.табл.2.3]
знаходимо для активного навантаження Км = 1,25.
Знаходимо Км для реактивного навантаження.
Так як nе > 11,8 і Кв.діл = 2,92 > 0,2, то Км = 1,0.

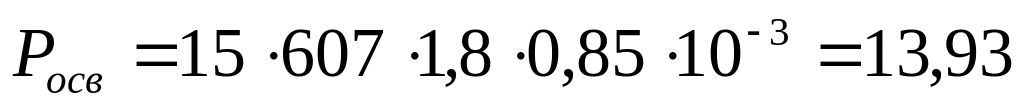

2.1.7 Знаходимо потужність на освітлення
(2.1.9)
де
δ
=
15
,
питома густина навантаження;
F = 607 м2, площа ділянки;
Кз = 1,8, коефіцієнт запасу розрахункового освітлення;
Кс.о = 0,85, коефіцієнт попиту освітлювального навантаження [1.табл.2.7].
кВт
2.1.8 Активна максимальна розрахункова потужність ділянки Pmax, кВт, з урахуванням освітлення та додаткової потужності визначаємо за формулою
(2.1.10)
кВт
2.1.9 Реактивна максимальна розрахункова потужність ділянки з урахуванням додаткової потужності
, (2.1.11)
де KмQ’ – коефіцієнт максимума.
квар

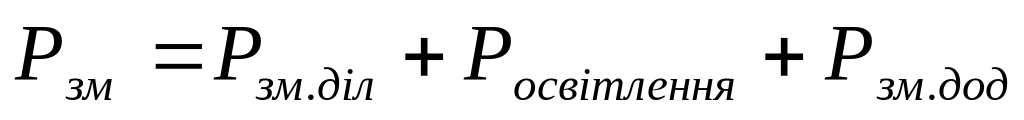

2.1.10 Активна середньо змінна потужність ділянки з урахуванням додаткової потужності
(2.1.12)
кВт
2.1.11 Реактивна середньозмінна потужність ділянки з урахуванням додаткової потужності
(2.1.13)
квар
