Практична робота № 6
Тема: «Торцьове обточування та відрізання»
Мета:
- оволодіння навичками обточування та відрізання металу;
- набути навички роботи з інструментами та обладнанням, яке використовують при слюсарно-механічних процесах.
Студент повинен:
знати:
устрій та прилади при торцьовому обточуванні;
методи обточування, залежно від матеріалу;
послідовність відрізання методом «врозбивку»
вміти:
встановлювати заготовку по центру при обточуванні;
- правильно застосовувати ріжучий інструмент;
виконувати слідуючи операції: обточування та відрізання;
використовувати механічні операції за призначенням.
Матеріально-технічне оснащення робочого місця: токарний верстат, ріжучий інструмент, змазуючо-охолоджуюча рідина, різноманітні заготовки для торцьового обточування та відрізання.
Короткі відомості з теоретичної частини роботи:
Метод торцьового обточування полягає у проточуванні торцьової поверхні. Цей метод є достатньо простим і може бути застосований у виробничих умовах. Тому він знайшов застосування в металургійній промисловості при дослідженнях впливу різних добавок на оброблюваність конструкційних сталей.
Операція відрізання виконується для розділення довгої заготовки на частини. Операція відрізання пов’язана з певними труднощами. По – перше, це малий переріз відтягнутої головки різця, внаслідок чого трапляються поломки інструмента. По – друге, це можливість заклинювання різця у прорізі через пружну деформацію заготовки, що також може призвести до поломки різця. Робота виконується прямими та зворотними різцями. Зворотні різці виконують різання при лівому обертанні шпинделя, вони більш жорсткі і стійкі до вібрації. Їх використовують на частково зношеному обладнанні та при розрізанні заготовок великого діаметру. Ці різці встановлюють різальною кромкою вниз по центру осі верстату.

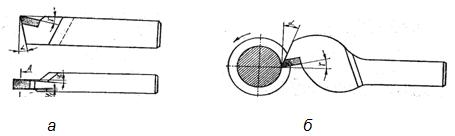

Рис. 1 - Відрізні різці: а - прямий; б – зворотній.
Відрізні різці встановлюють строго на рівні лінії центрів верстата, з мінімальним вильотом із різцетримача та перпендикулярно осі заготовки. Різець встановлюють на необхідну довжину за допомогою лінійки, місце прорізі має бути як можна ближче до кулачків.

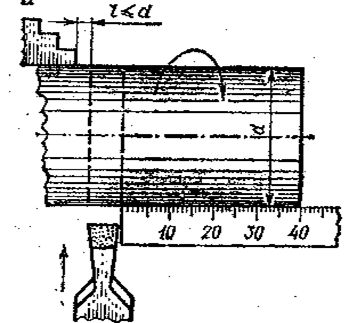

Рис 2. - Встановлення відрізного різця на довжину
Ширина різальної кромки відрізного різця залежить від діаметра оброблюваної заготовки і становить 2 - 8 мм. Якщо при відрізанні деталі застосовують відрізний різець, ріжуча кромка якого заточена паралельно осі обертання, деталь може відламатися ще тоді, коли різець не дійшов до осі обертання. При цьому і на заготовці й на відрізаній деталі залишаться виступи, які потім необхідно буде зрізувати. Якщо для відрізання використовувати відрізний різець, у якого ріжуча кромка має скіс під кутом 5 - 10° відносно осі обертання заготовки, то прорізування буде проходити до самої осі обертання. Конічний виступ, що залишається на торці заготовки, видаляють, продовжуючи поперечну подачу різця.
Відрізання виконують відрізними різцями. Вони відрізняються від канавкових довшою відтягнутою головкою. Форма і розміри головної різальної кромки канавкового різця залежать від форми і розмірів виточуваної канавки.
Зміст і послідовність виконання завдань:
1. Розмістити на робочому місті весь необхідний, вимірювальний і допоміжний інструмент.
2. Встановити і закріпити прохідний різець у різцетримачі.
3. Налаштувати коробку швидкостей на необхідну частоту обертання.
4. Вмикнути обертання шпінделя.
5. Користуючись лімбом продольної подачі, провести операцію торцьове обточування.
Відвести різець від заготовки та перемістити у початкове положення.
Заміряти довжину обробленої поверхні лінійкою або стержнем глибиноміру.
Підібрати швидкість різання за її значенням і діаметром заготовки, визначити частоту обертання шпінделя.
Виконати механічну операцію «Відрізання» на задану довжину.
Висновок: оволодів навичками обточування та відрізання металу; набув навичок роботи з інструментами та обладнанням, яке використовують при слюсарно-механічних процесах.
