Описание назначения и конструкции детали
Д
еталь
«Шестерня ведомая» 50-170224
входит в коробку передач тракторов
МТЗ-80, 80п, показанную на рисунке 1. Коробка
переменных передач служит для изменения
передаточных чисел трансмиссии,
обеспечения реверса и получения различных
скоростей движения трактора передним
и задним ходом.

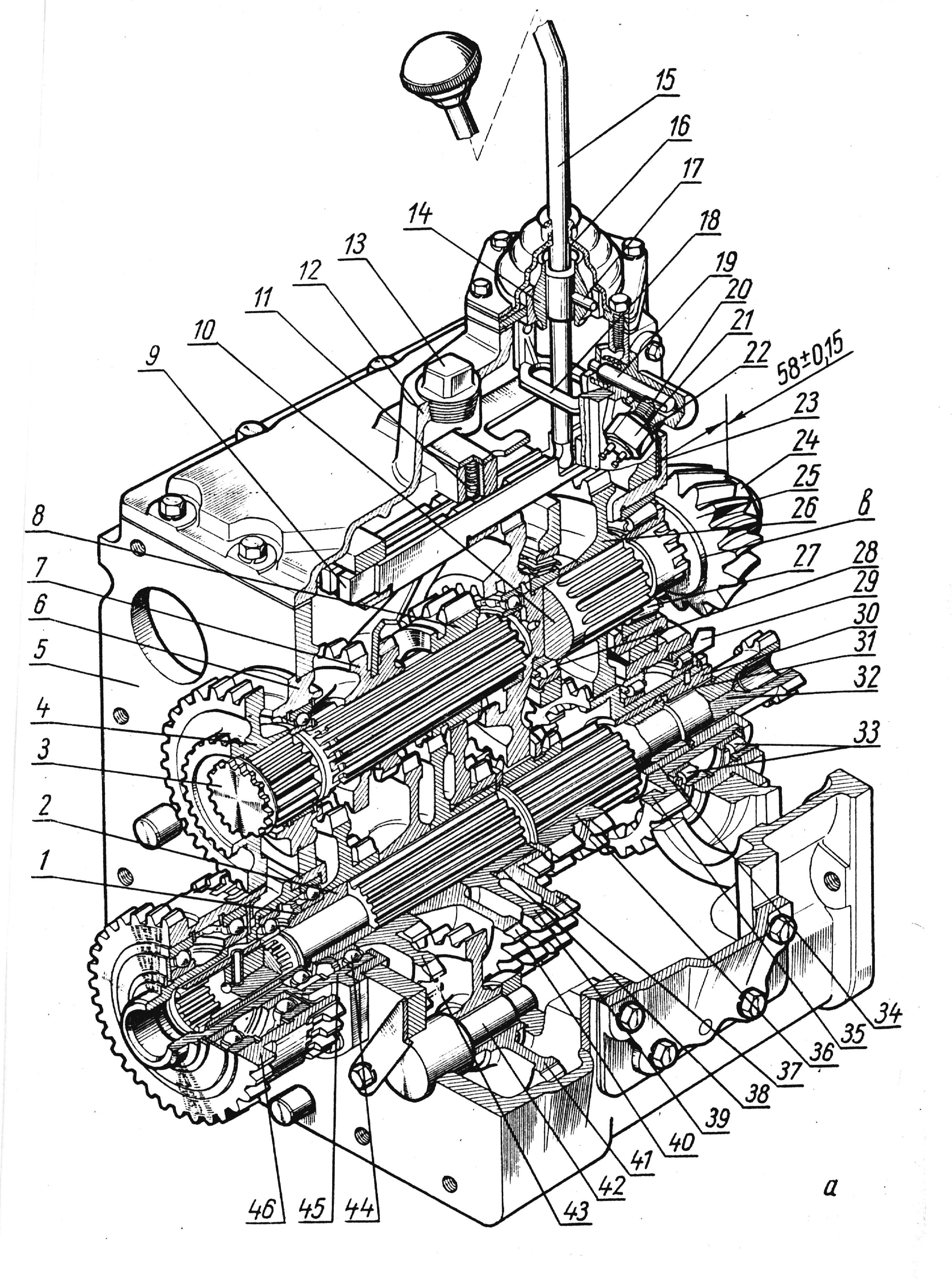

– промежуточный вал; 3 – первичный вал; 5 – корпус; 7 – ведущая шестерня IV, V передач; 40 – ведомая шестерня 50-1701224; 39, 43 – шестерни.
Рисунок 1 – Коробка передач
Деталь служит для передачи крутящего момента от вала 3 на вал 2. Она относится к классу тел вращения типа «зубчатое колесо», образована наружными и внутренними поверхностями тел вращения, имеет зубчатый венец, соединенный со ступицей ребрами жесткости, в отверстии имеются шлицы. Конструкция детали показана на рисунке 2.

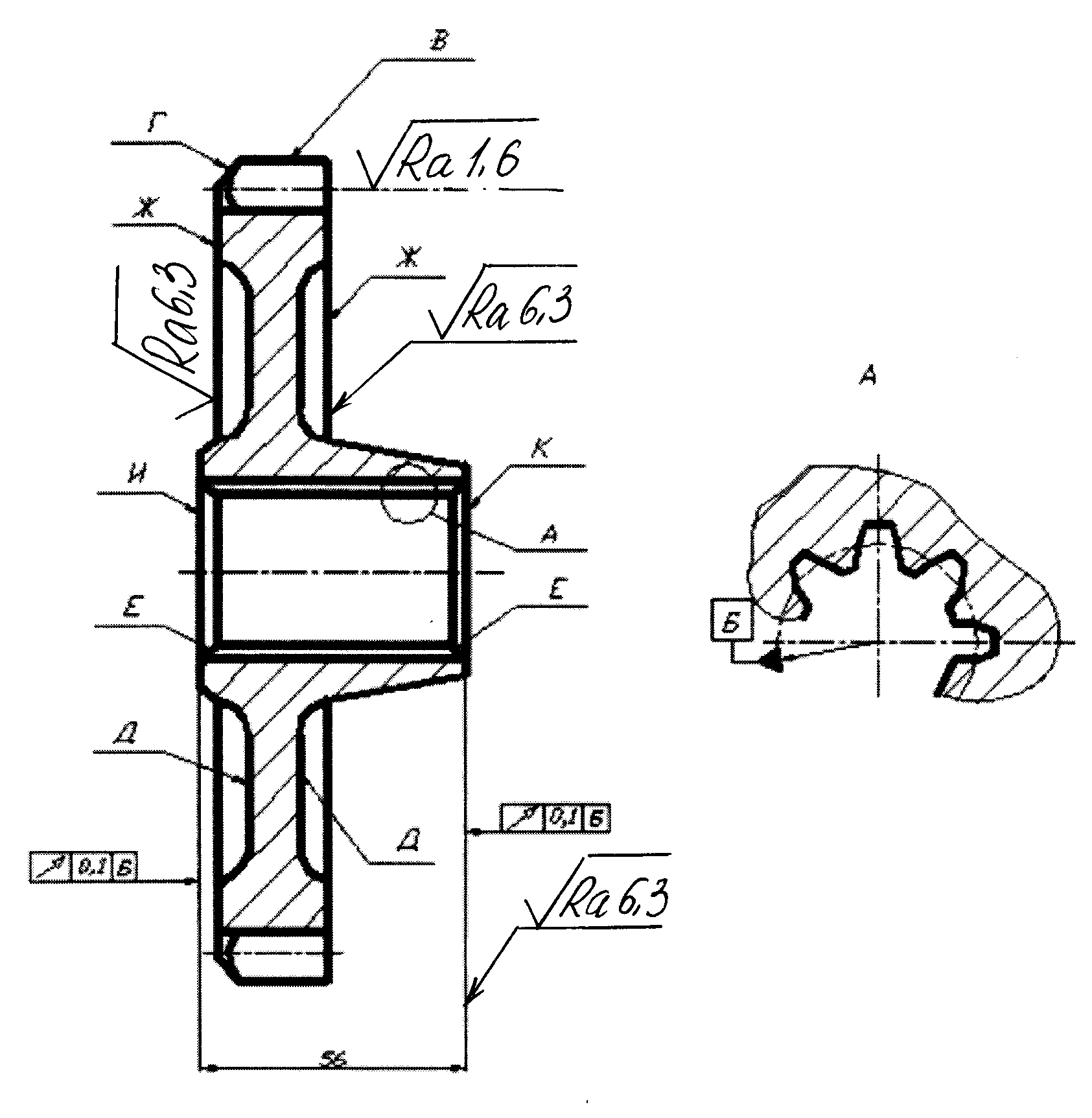

Рисунок 2 – Ведомая шестерня 50-1701224
Отверстие А с эвольвентными шлицами 502,75-G10 ГОСТ 6033-80 имеет 16 шлицев, центрирование по наружному диаметру Б с точностью по десятому квалитету и шероховатостью Ra=3,2 мкм, служит для установки на вал 2 и передачи крутящего момента на него от вала 3 через шестерню 7. Большое число шлицов в отверстии обеспечивает более плавную и равномерную передачу крутящего момента, т.к. обеспечивается лучшее центрирование деталей. Отверстие А является основной конструкторской базой.
Две фаски Е в отверстии размером 145о обеспечивают удобство сборки, облегчая установку детали на вал 2 и предохраняют торцы шлицов от возможного скалывания кромок при сборке. Шероховатость поверхностей Ra=6,3 микрометра, точность 14 квалитет. Фаски служат направлением для инструмента при обработке, позволяют при установке на оправку подрезать торцы ступицы.
Зубчатая поверхность В точность 10-9-9-Вс ГОСТ 1643-81 служит для зацепления с колесом 7, которое передает крутящий момент с вала 3 на шестерню 40. Наружный диаметр зубчатого венца шестерни 153миллиметра, точность 12 квалитет, шероховатость Ra =6,3 микрометра. По боковым поверхностям зубьев шероховатость Ra=1,6 микрометров. К зубчатому венцу предъявляются повышенные требования плавности и контакта зубьев по степени точности 9 и по кинематической точности 10 степени, так как шестерня входит в понижающую часть редуктора коробки передач.
Торцы венца Ж служат ограничением ширины венца В, от точности их расположения зависят показатели контакта зубьев венца: направление зубьев и пятно контакта. Шероховатость поверхностей торцов В Ra=6,3 микрометра.
Так как шестерня 40 зацепляется с подвижной двухвенцовой шестерней 7, то для переключения скоростей при движении и плавному соскальзыванию зубьев в зацепление по левому торцу В предусмотрено закругление зубьев Г.
Торцом И шестерня упирается в торец ступицы шестерни 39, а торцом К в торец ступицы шестерни 43. Они определяют положение остальных колес на валу 2 и являются конструкторскими базами. Этим объясняется требование торцового биения 0,1 миллиметра относительно базы Б. Шероховатость поверхностей Ra=6,3 микрометра.
Ступица имеет большую длину для обеспечения равномерной передачи крутящего момента, располагается несимметрично относительно зубчатого венца.
Такое расположение обусловлено конструктивной необходимостью.
Карманы Д, обуславливающие размеры ребер жесткости, предусмотрены для уменьшения массы шестерни. Наружные диаметры ступицы и поверхности Д не обрабатываются резанием, это обеспечивает их получение в заготовке.
Деталь изготавливается из легированной стали 25ХГТ ГОСТ 4543-88. Так как зубья работают в условиях повышенного износа, то для уменьшения износа поверхности зубчатого венца они подвергаются нитроцементации с последующей закалкой на твердость 45-50 HRC. Химический состав и механические свойства стали приведены в таблицах… и ….
Таблица… - Химический состав стали 25ХГТ (ГОСТ4543-88)
В процентах
C |
Si |
Mn |
S |
P |
Ni |
Cr |
0,22-0,29 |
0,17-0,38 |
0,8-1,1 |
0,04 |
0,4-0,25 |
1,0-1,3 |
Таблица … - Механические свойства стали 25ХГТ
т |
в |
, % |
, % |
ан,
|
НВ (не более) |
не менее |
сердцевина |
||||
80 |
100 |
9 |
50 |
8 |
240-300 |
