2. Знаходження висоти перерізу балки.

Мінімальну робочу висоту балки знаходимо по опорному згинаючому моменту М_С =117,3кНм.

Приймаємо

Повна висота перерізу при . Приймаємо h=400мм.

3. Розрахунок стійкості нормальних перерізів.

При армуванні балки в прольотах і над опорами в`язаними каркасами з повздовжніми робочими стержнями із арматури класу АІІІ, R_S=365Мпа.

Робоча висота перерізу балки в прольртах:

При діаметрі стержнів 20мм і захисному шарі бетону – 20мм, та при розміщенні стержнів в один ряд

Робоча висота в опорних перерізах при захісному шарі бетону – 10мм, а також при діаметрі верхніх монтажних стержнів 10мм, та діаметрі робочих стержнів – 20мм дорівнює:

Площа поперечного перерізу повздовжніх робочих стержнів в крайніх прольотах:

Приймаємо (218+220). А_S=509+628=1137 > 1080мм²

В середніх прольотах:

Приймаємо (218+218). А_S=509+509=1018 > 884мм²

Верхні стержні крайніх прольотів монтажні і приймаються конструктивно 210 АІІІ.

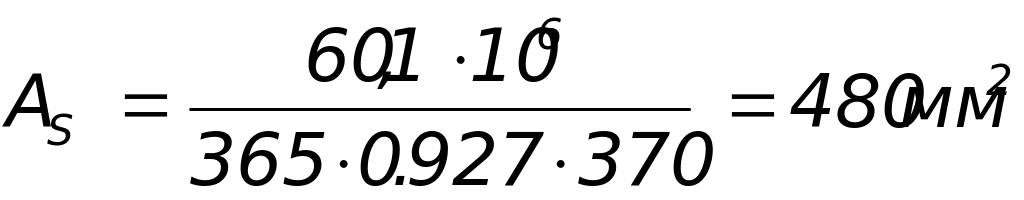

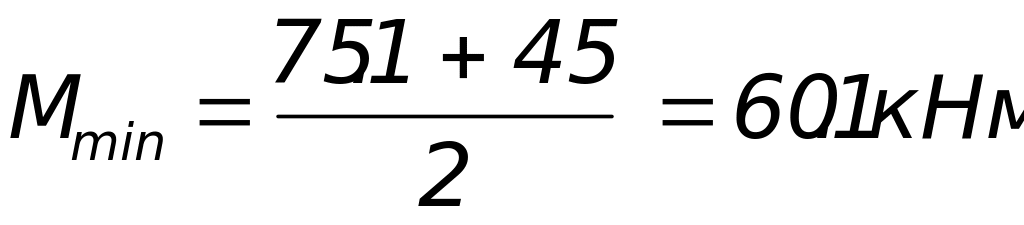

Верхні стержні середніх прольотів знаходяться із розрахунку середнього значення від`ємного моменту в перерізах 6 і 7:

Приймаємо 218. А_S=509 > 480мм²

На опорі В:

На опорі С:

Опорні перерізи балки армуються стержнями, які отгинають від сусідніх прольотів. Монтажні стержні 210 АІІІ замінюються додатковими стержнями більшого діаметру, площа поперечного перерізу яких знаходиться як різниця між площею, потрібною по розрахунку, і площею стержнів, відігнутих від прольоту.

На опору В відгинаємо стержні:

із крайнього прольоту - 218 АІІІ, А_S=509мм²;

із середнього прольоту - 218 АІІІ, А_S=509мм²;

Тоді додатково над опорою В укладаємо 210 АІІІ, А_S=157мм².

Площа арматури над опрою В:

А_S=509+509+157=1175 > 973мм²;

На опору C відгинаємо стержні:

із лівого прольоту - 218 АІІІ, А_S=509мм²;

із правого прольоту - 218 АІІІ, А_S=509мм²;

Тоді додатково над опорою С укладаємо 210 АІІІ, А_S=157мм².

Площа арматури над опрою с:

А_S=509+509+157=1175 > 1032мм²;

4. Розрахунок похилих перерізів.

Максимальна перерізуюча сила на опорі В зліва:

Робоча висота перерізу другорядної балки на опорі:

Погонне зусилля по довжині проекції похилої тріщини:

q=g+V/2=7.5+39.8/2=27.4кН/м

Так як q<q_а , то відстань від вершини розрахункового похилого перерізу до опори визначається як:

Перевірка умови Q Q_b + Q_inc , де:

Q=Q_max-qc=160-27.4*0,87=136,2кН.

Умова Q Q_b + Q_inc виконується, тобто поперечна арматура встановлюється за конструктивними вимогами.. Крок поперечних стержнів становить:

На приопорних ділянках – 150мм

В середній частині – 400мм

Розрахунок головної балки.

1. Розрахункові прольоти и навантаження.

Головна балка – чотирьох прольотна, завантажена зосередженим навантаженням. Крайніми опорами балки – є стіни, середніми – колони.

l_o1 = 5900-200+c/2=5900-200+380/2=5890мм

l_o2 = 6200мм

Маса головної балки приводиться до зосередженого навантаження, яке прикладено в місцях опирання другорядних балок. При перерізі головної балки b*h=300*600мм навнтаження складає від маси:

головної балки з участка l_o2 /4=1550мм :

другорядних балок:

конструкції полу і плити:

ітого:

Тимчасові розрахункові навантаження, які передаються, як зосереджені через другорядні балки:
