Розрахунок плити перекриття.

Визначення геометричних характеристик:

балочна плита;

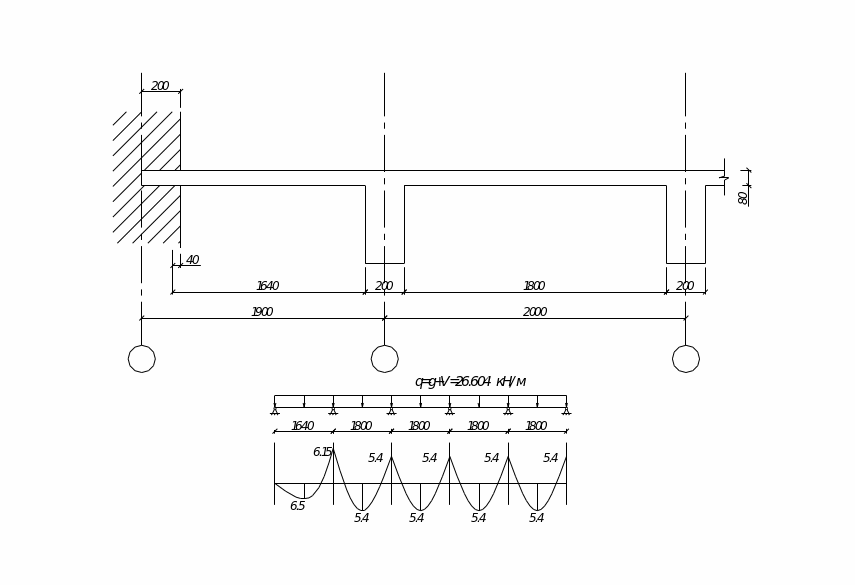

1.Розрахункова схема:

В

изначення розрахункових довжин прольотів:

2. Визначення навантажень на 1м2 плити перекриття:

Навантаження	Нормативне навантаження кН/м2	f	Розрахункове навантаження кН/м2
Постійне: 1.Цементний розчин 22мм; =2200 (0,0222,29,810,95) 2.Пароізоляція 3.Вага плити t=80мм =2500 (0,082.59,810,95) 4.Плиточна підлога 15мм =2200 (0,0152,09,810,95) Разом	0,451 0,03 1,864 0,28 0,615 2,595	1,3 1,3 1,1 1,1 1,3	0,586 0,039 2,0504 0,31 0,8 3,746
Корисне (тимчасове) (22,50,95)	21,375	1,2	25,65
Разом:	qn=23,97		q=29,4

3. Визначення розрахункових зусиль:

- момент в середині першого прольоту (з врахуванням перерозподілення):

- момент на грані першої проміжної опори В при армуванні роздільними сітками з поперечною робочою арматурою:

- момент в середніх прольотах - в середині і на гранях проміжних опор С, Д, ...:

4. Уточнення товщини плити:

- приймаємо по завданню бетон класу В25

R_b=11,50,9=10,35 Мпа; де _bz=0,9 коефіціент надійності по бетону

- приймаємо: ; і

тоді:

- приймаємо: h_пл=70 мм

тоді: h₀=70-13=57 мм

5. Підбір арматури:

-армування зварними рулонними сітками з повздовжьою робочою арматурою диаметром 6 мм класу АІІІ R_S=355 МПа

Для смуги 1

- в першому прольоті:

коефіциент

площа перерізу поперечної арматури:

- на грані першої проміжної опори В :

коефіциент

площа перерізу поперечної арматури:

- в середніх прольотах - в середині і на гранях проміжних опор С, Д, ...:

коефіциент

площа перерізу поперечної арматури:

Для смуги 2

- в першому прольоті:

- на грані першої проміжної опори В :

- в середніх прольотах - в середині і на гранях проміжних опор С, Д, ...:

В середніх прольотах і над середніми опорами на ділянках між осями 1 і 2, 5 і 6 (полоса І) приймаємо сітки С1 і С2 з поперечною робочою арматурою класу АІІІ діаметром 6 мм і кроком 150 мм. Площа перерізу арматури:

Повздовжні розподільчі стержні сіток С1 і С2 приймаємо діаметром 3 мм із сталі Вр-1 кроком 350 мм.

В прольотах будуть укладатись сітки шириною 1,35 м:

.

Над опорами сітки шириною 1,1 м:

.

В крайніх прольотах і над першими проміжними опорами приймаємо сітки С3 і С4 з робочою арматурою діаметром 6 мм і кроком 200 мм і 125 мм відповідно:

Повздовжні розподільчі стержні сіток С3 і С4 приймаємо діаметром 3 мм із сталі Вр-1 кроком 350 мм.

В прольотах будуть укладатись сітки шириною 0,99 м:

.

Над опорами сітки шириною 1,1 м:

.

В середніх прольотах і над середніми опорами на ділянках між осями 2 і 4 (полоса ІІ) приймаємо сітки С5 і С6 з поперечною робочою арматурою класу АІІІ діаметром 6 мм і кроком 200 мм. Площа перерізу арматури:

В прольотах будуть укладатись сітки шириною 1,35 м:

.

Над опорами сітки шириною 1,1 м:

.

В крайніх прольотах і над першими проміжними опорами для плити в осях 2 – 5 приймаємо сітки С7 і С8.

В прольотах будуть укладатись сітки шириною 0,99 м:

.

Над опорами сітки шириною 1,1 м:

.

ІІ Варіант: армування в”язаними сітками з окремих стержнів:

Для смуги І:

В крайніх прольотах приймаємо 9 стержнів діаметром 8 мм із сталі А400c з кроком 200 мм.

Над першою проміжною опорою приймаємо 5 стержнів діаметром 8 мм із сталі А400c з кроком 150 мм

В середніх прольотах та над середніми проміжними опорами приймаємо 9 стержні діаметром 8 мм із сталі А400c з кроком 200 і 150мм відповідно.
