Отклонения расположения поверхностей

Отклонением расположения поверхности или профиля называют отклонение реального расположения поверхности (профиля) от его номинального расположения. Количественно оценка отклонений может производиться либо от баз (поверхность, линия, точка), либо учитывается номинальное взаимное расположение поверхностей. Причем при оценке отклонений расположения отклонения формы рассматриваемых поверхностей (профилей) должны быть исключены из рассмотрения.

Базы подразделяются на конструкторские, определяющие расположение детали в сборочной единице или механизме, технологические, определяющие расположение заготовки на станке в процессе обработки, и измерительные, определяющие расположение детали при измерении. Для повышения точности изготовления деталей необходимо стремиться к принципу совмещения баз.

плоскости

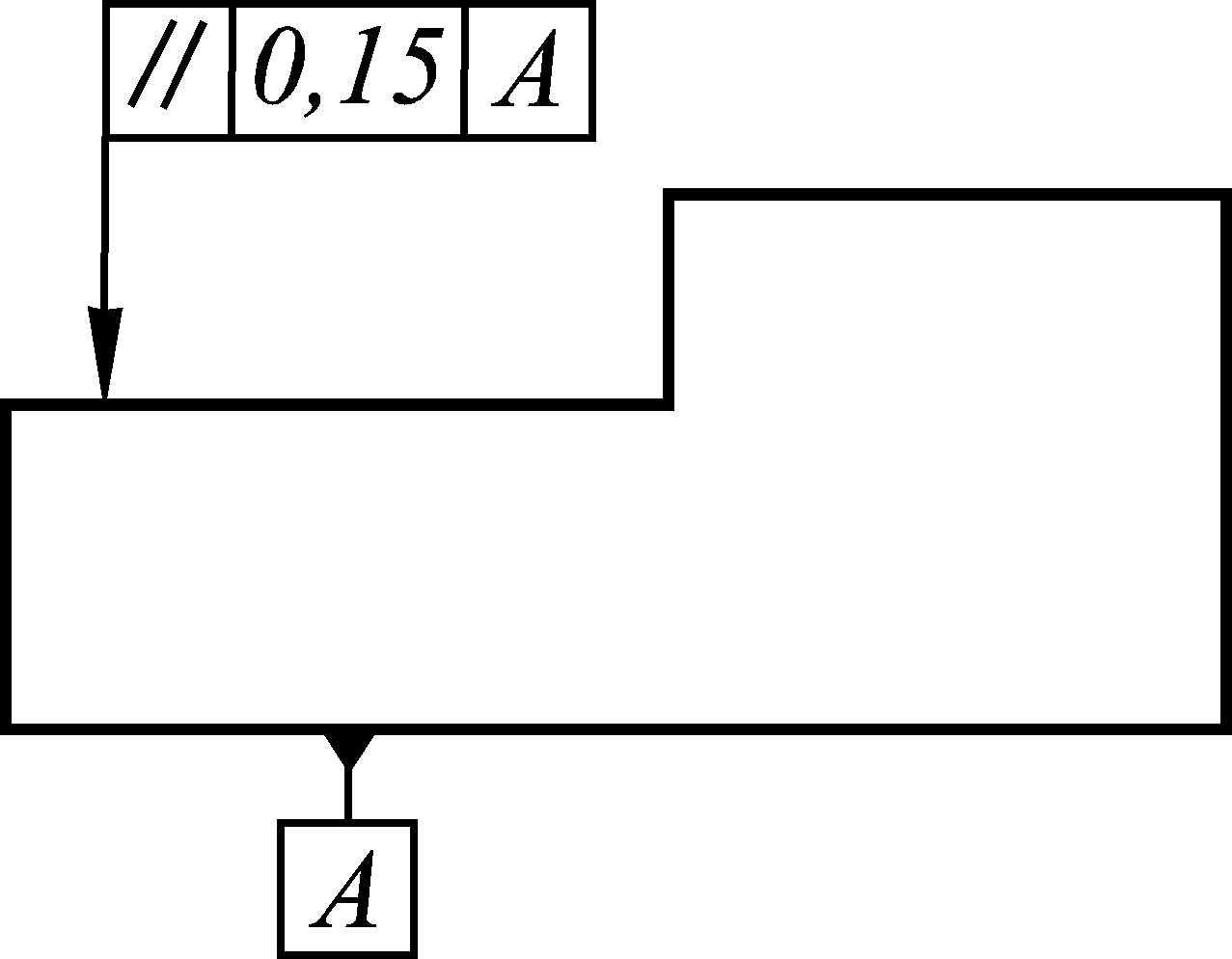

Рис. 37. Допуск на откло-

нение от параллельности

Отклонение от параллельности – разность наибольшего и наименьшего расстояний между плоскостями (рис. 36, а), между плоскостью и осью (рис. 36, б) или между осями в одной плоскости (рис. 36, в).

Пример обозначения допуска на отклонение от параллельности приведен на рис. 37.

Отклонение от перпендикулярности плоскостей – отклонение угла между плоскостями от прямого угла, выраженное в линейных величинах на длине нормируемого участка (рис. 38).

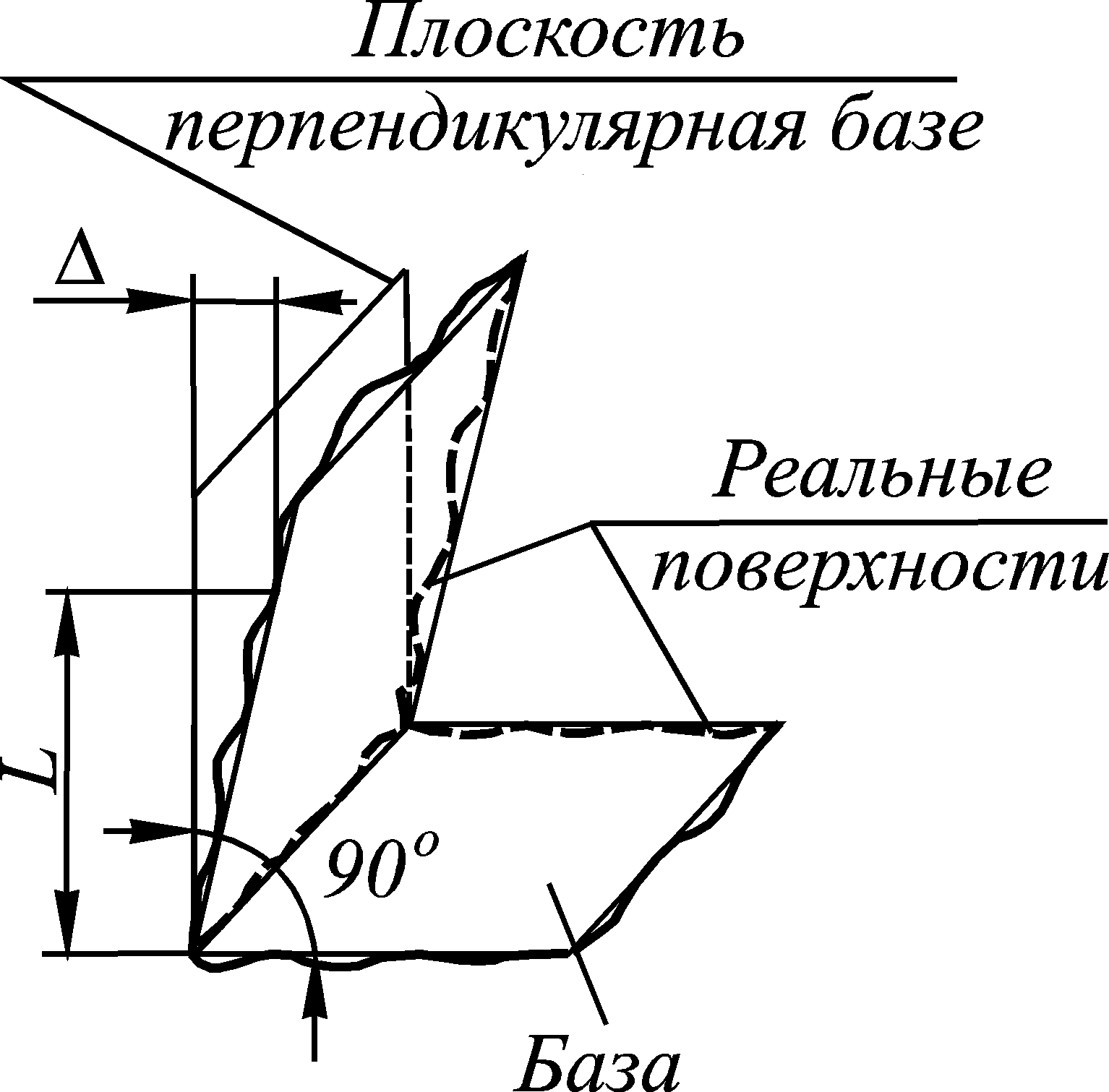

Рис. 38. Отклонение от перпендикулярности

На рис. 39 представлено обозначение допуска на отклонение от перпендикулярности.

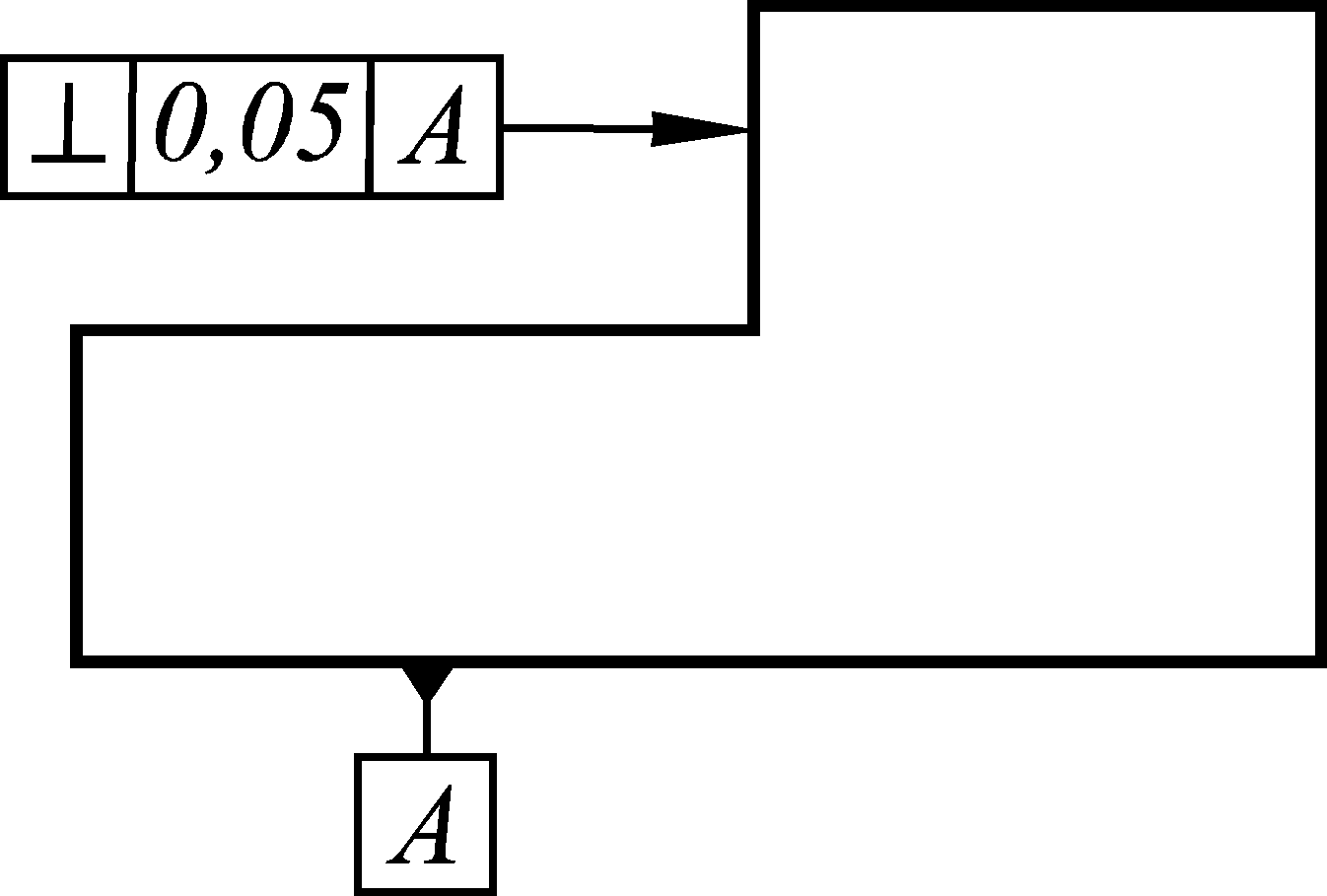

Рис. 39. Допуск на отклонение от перпендикулярности

Отклонение от симметричности – наибольшее расстояние между базовой плоскостью симметрии и плоскостью симметрии рассматриваемого элемента (рис. 40).

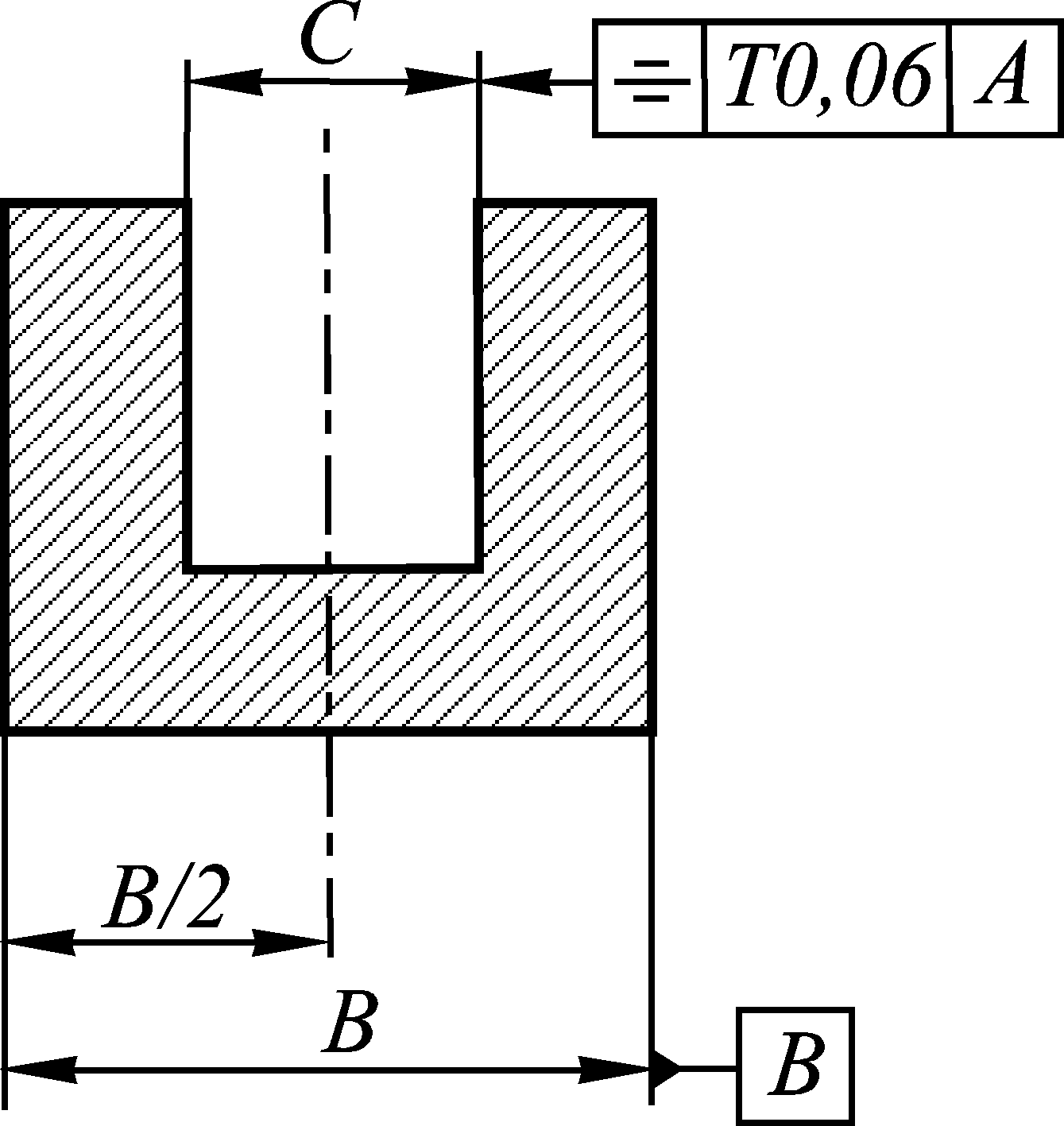

Рис. 41. Допуск на отклонение от симметричности

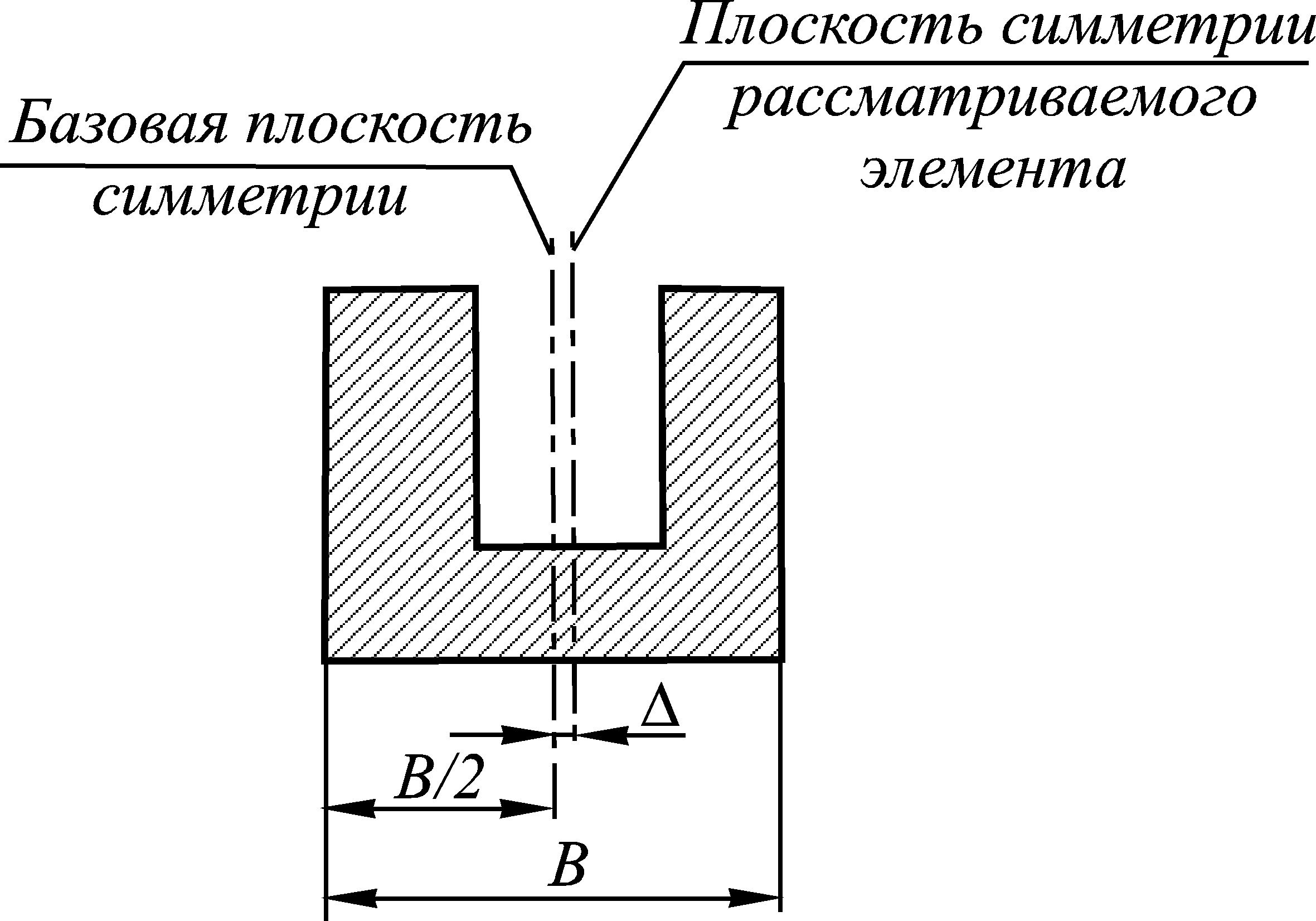

Рис. 40. Отклонение от симметричности

Пример обозначения допуска на отклонение от симметричности приведен на рис. 41.

Отклонение от соосности – наибольшее расстояние между осью рассматриваемой поверхности вращения и осью базовой поверхности вращения или между общей осью и осями двух или нескольких поверхностей вращения (рис. 42).

На рис. 43 представлено обозначение допуска на отклонение от соосности.

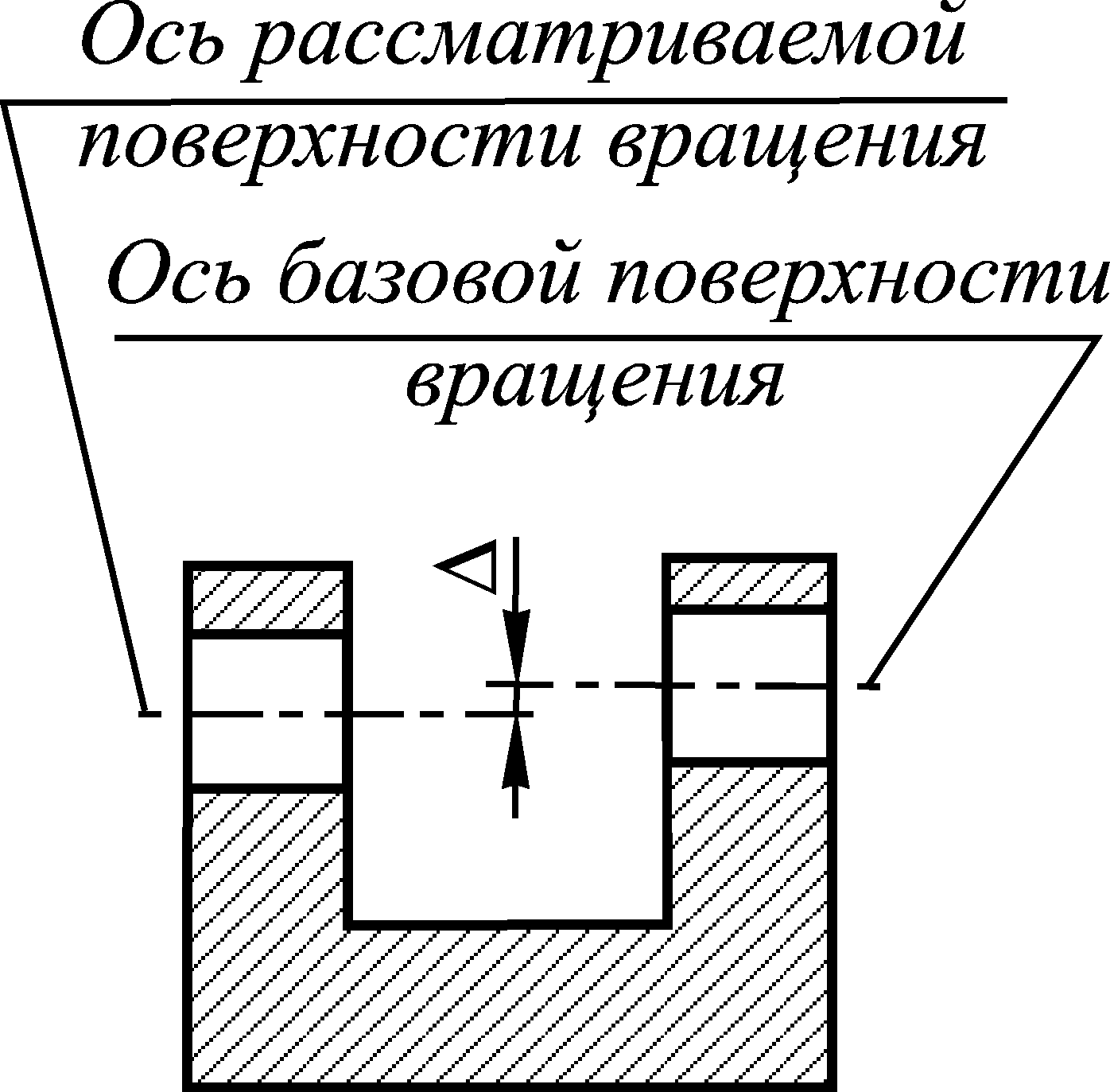

Рис. 42. Отклонение от соосности

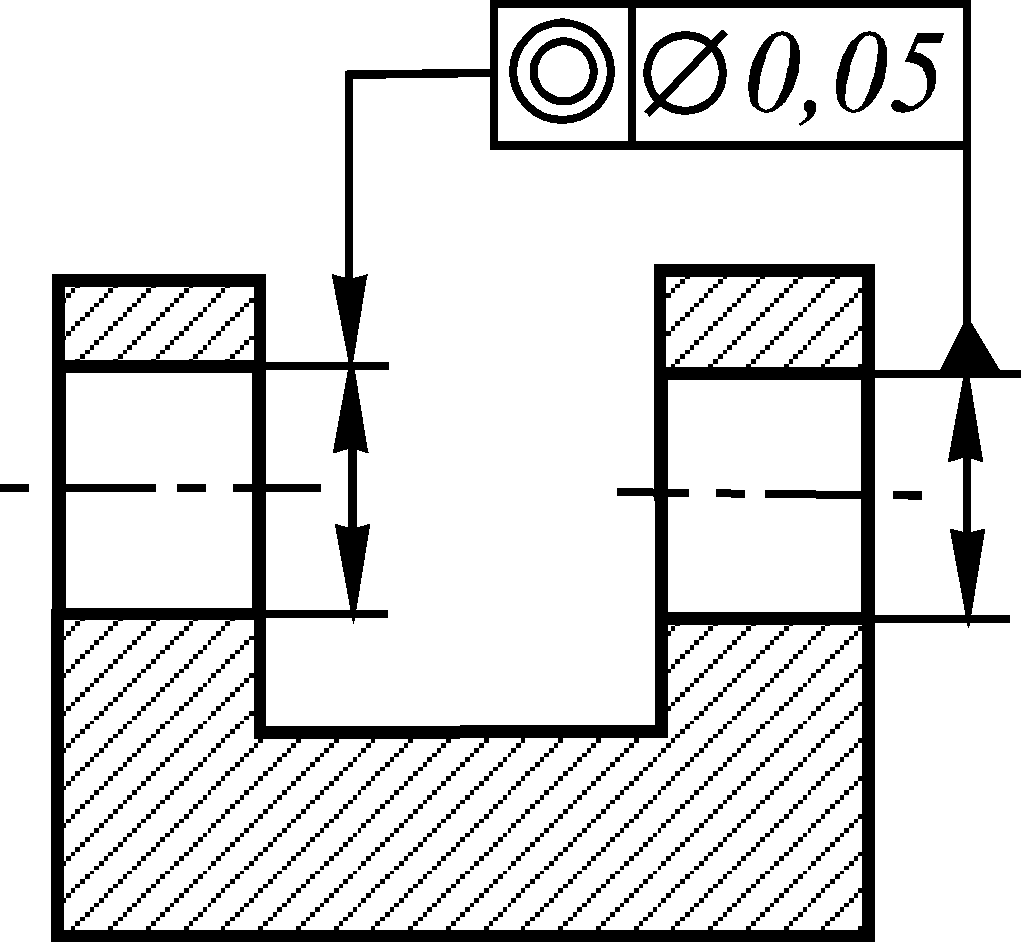

Рис. 43. Допуск на отклонение от соосности

Отклонение от пересечения осей – наименьшее расстояние между рассматриваемой и базовой осями (рис. 44).

Пример обозначения допуска на отклонение от пересечения осей приведен на рис. 45.

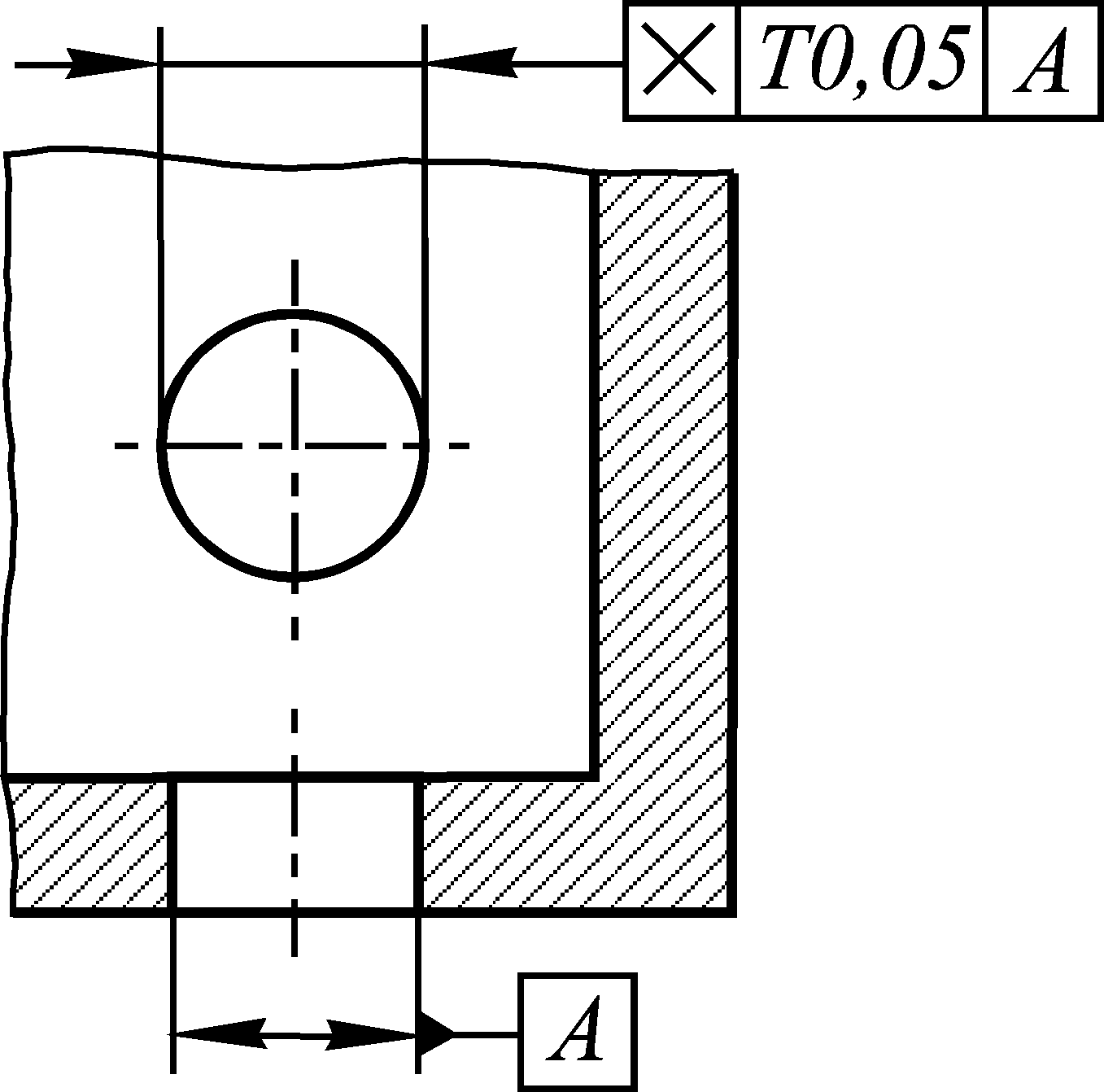

Рис. 45. Допуск на отклонение от пересечения осей

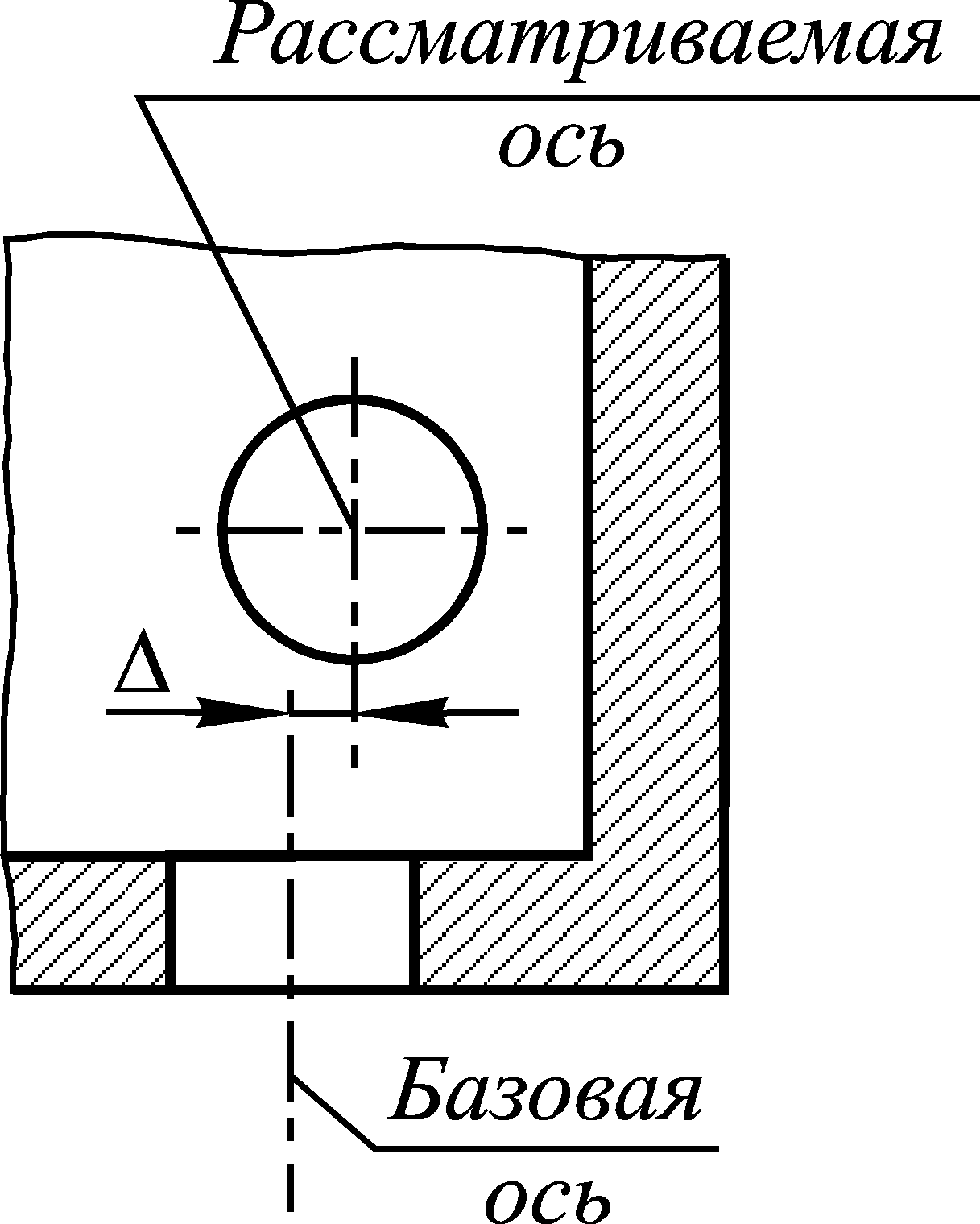

Рис. 44. Отклонение

от пересечения осей

Позиционное отклонение – наибольшее отклонение реального расположения элемента (его центра, оси или плоскости симметрии) от его номинального расположения в пределах нормируемого участка (рис. 46).

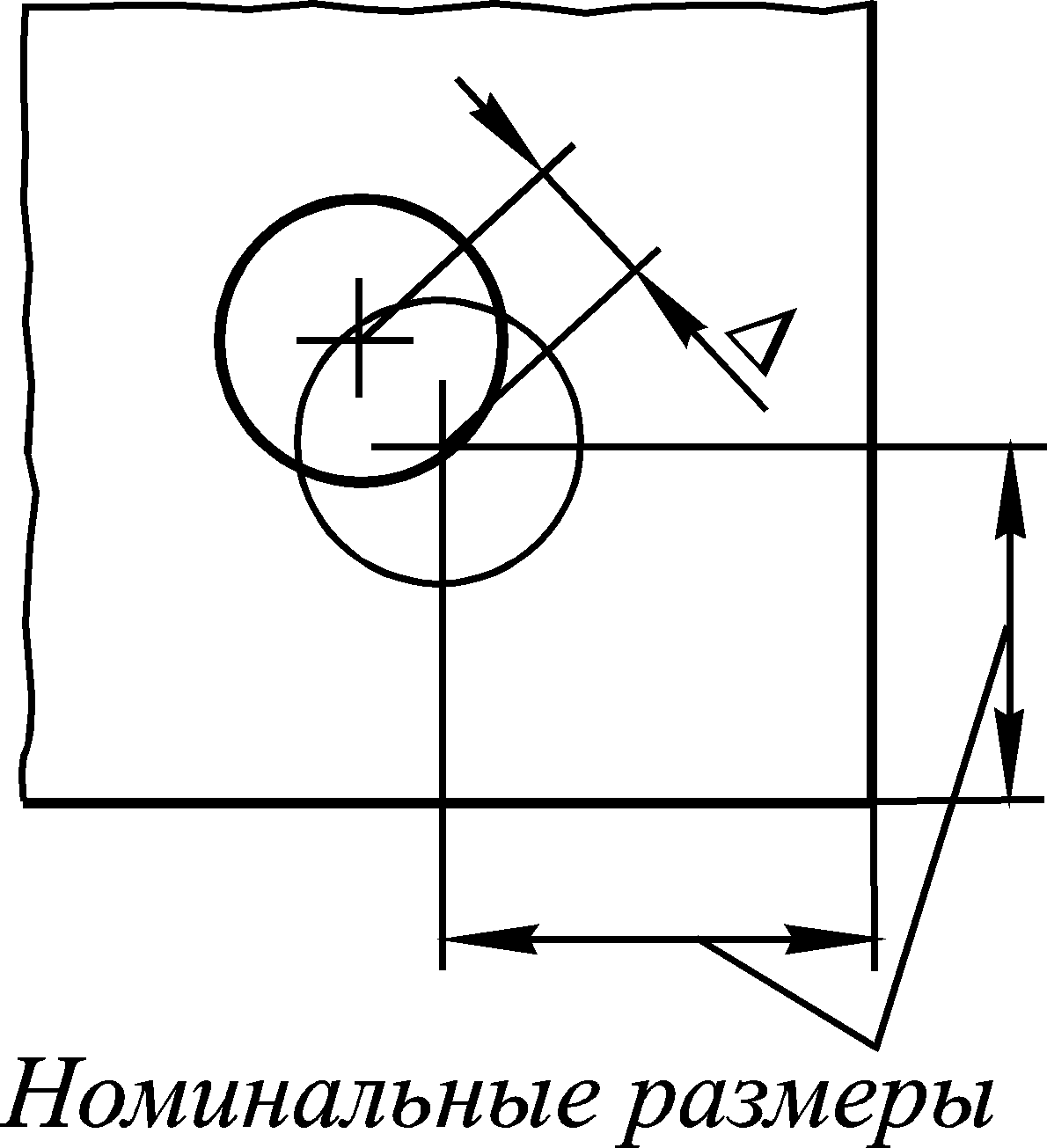

Рис. 46. Позиционное отклонение

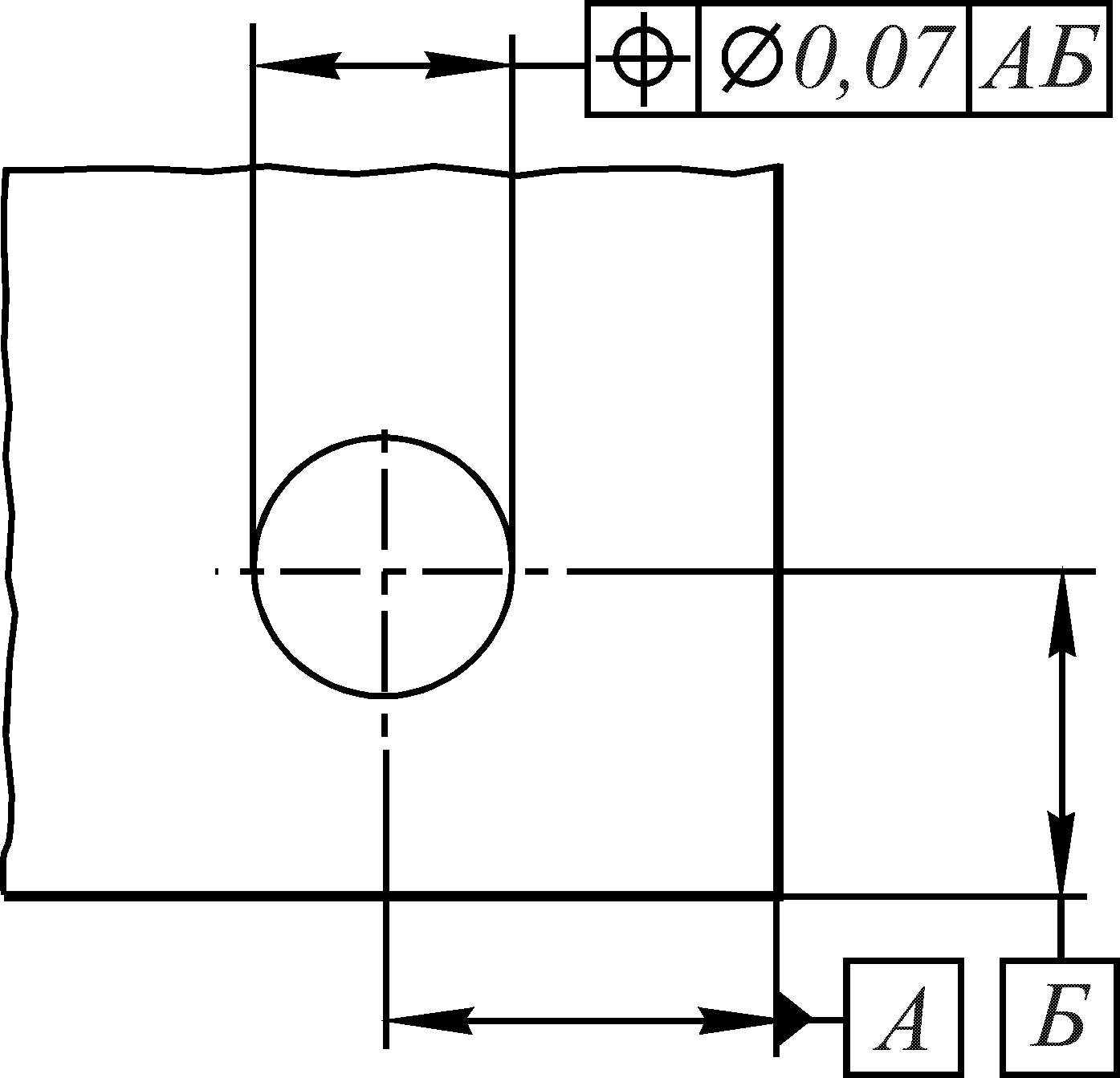

Рис. 47. Позиционный допуск

На рис. 47 представлено обозначение допуска на позиционное отклонение.
