Микроклимат производственных помещений

Независимо от состояния природных метеорологических условий в производственных помещениях и на рабочих местах должны быть созданы климатические условия, безопасные для человека и наиболее благоприятные для выполнения работы.

Под микроклиматом производственных помещений понимаются метеорологические условия внутренней среды помещений, которые определяются действующими на организм человека сочетаниями температуры, влажности, скорости движения воздуха и теплового излучения (ГОСТ 12.1.005-88 ССБТ).

Показатели микроклимата должны обеспечивать сохранение теплового баланса человека с окружающей средой и поддержание оптимального или допустимого теплового состояния организма.

Показателями, характеризующими микроклимат в производственных помещениях, являются:

• температура воздуха,

• температура поверхностей (учитывается температура поверхностей ограждающих конструкций, устройств, технологического оборудования),

• влажность воздуха,

• скорость движения воздуха,

• тепловое облучение (при наличии источников лучистого тепла).

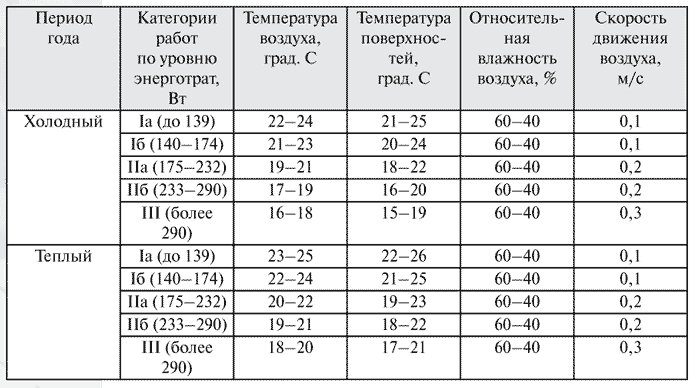

На основе интенсивности общих энерготрат организма в ккал/ч (Вт) осуществляется разграничение работ по категориям (СанПиН 2.2.548-96 «Гигиенические требования к микроклимату производственных помещений»):

К категории I а относятся работы с интенсивностью энерготрат до 120 ккал/ч, производимые сидя и сопровождающиеся незначительным физическим напряжением.

К категории I б относятся работы с интенсивностью энерготрат 121 -150 ккал/ч, производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым физическим напряжением.

К категории II а относятся работы с интенсивностью энерготрат 151-200 ккал/ч, связанные с постоянной ходьбой, перемещением мелких изделий (до 1 кг) в положении стоя или сидя и требующие определенного физического напряжения.

К категории II б относятся работы с интенсивностью энерготрат 201-250 ккал/ч, связанные с ходьбой, перемещением и переноской тяжестей (до 10 кг) и сопровождающиеся умеренным физическим напряжением.

Проектируемый сварочный участок относится к категории III, это работы с интенсивностью более 250 ккал/ч, связанные с постоянными передвижениями, перемещением и переноской значительных (свыше 10 кг) тяжестей и требующие больших физических усилий; времени выполнения работы; периодов года:

• теплый период года – характеризуется среднесуточной температурой наружного воздуха выше +10оС;

• холодный период года – характеризуется среднесуточной температурой наружного воздуха, равной +10оС и ниже.

Освещение производственного помещения

Оборудование проектируемого сварочного участка должно соответствовать нормам, установленным в СН 245-71 и СНиП 23-05-95.

На сборочно-сварочных цехах необходимо применять общее или комбинированное (общее в сочетании с местным) освещение. В обоих случаях освещенность в рабочей плоскости, создаваемая светильниками общего освещения, на участках сварки должна составлять не менее 50лк - при лампах накаливания и 150лк - при люминесцентных лампах, а на участках разметки - не менее 150 и 400лк соответственно.

В зависимости от вида источника света производственное освещение подразделяется:

• на естественное, которое создается излучением, поступающим непосредственно от Солнца, без изменения направления распространения, и диффузным (отраженным и рассеянным атмосферой) солнечным светом;

• искусственное, обеспечиваемое электрическими светильниками.

В соответствии с конструктивными особенностями помещения естественное освещение может быть:

• боковым (осуществляется через окна в наружных стенах;

• верхним (производится через аэрационные и зенитные фонари, проемы в покрытиях и световые проемы в местах перепада высоты смежных пролетов зданий);

• комбинированным (к верхнему освещению добавляется боковое).

Искусственное освещение предусматривается в тех случаях, когда естественного света недостаточно или он отсутствует.

По конструктивному исполнению осветительной системы искусственное освещение может быть:

• местным, создающим световой поток непосредственно на рабочем месте;

• общим (освещается все помещение);

• комбинированным (к общему освещению добавляется местное).

Общее освещение подразделяется на равномерное и локализованное, создаваемое с учетом расположения рабочих мест.

Расчет общего искусственного освещения:

Длина проектируемого сварочного участка 68 м, ширина 16 м. Высота подвески светильников равна 12м.

Учитывая, что при сварке выделяются газы, пары и другие вредные вещества, применяем светильники типа РТС с одной лампой.

Применяем расположение светильников рядами, число светильников в ряду 7.

Для светильников типа РТС L/Н_р = 1,4, где L - расстояние между рядами, м; Н_р - высота подвеса ламп, м. При выполнении этого соотношения создается равномерное освещение. Высота подвеса ламп Н_р = 12 м, тогда

L = Н_р*1,4 = 14 м.

Индекс помещения определяем по формуле:

i = AB / (H_p(A+B)) ,

где A и В - длина и ширина участка соответственно, м

i = 6816 / (12(68+16))=1,1

Принимаем коэффициенты отражения стен, потолка и пола соответственно 50; 30; 10%. По рассчитанному индексу помещения и принятым коэффициентам отражения по таблице рассчитываем коэффициент использования светового потока,  = 0,33.

Световой поток лампы определяется по формуле:

Ф_л = Е_нSkz/(N_pn₁n₂)

где Е_н - нормативная освещенность, лк;

S - площадь освещаемого участка, м²;

к - коэффициент запаса;

z - коэффициент минимальной освещенности, для ртутных ламп высокого давления z=1,15;

N_р - количество рядов;

n₁ - количество светильников в ряду;

n₂ - число ламп в светильнике.

Ф_р = 20010881,41,15 / (4710,33) = 350336/9,24 = 37915 Лм

По полученному световому потоку выбираем лампу ДРЛ-700 с номинальным Ф_л = 35000 Лм. Отклонение номинального светового потока от расчетного должно быть в пределах -10% ... +20%. оррор

лодлоддооооолдорлгооооорр

ззФактическое отклонение составляет:

=((Ф_ном - Ф_р) / Ф_ном)100%

=((35000-37915) / 35000)100% = -8,32%; что в пределах нормы.

Таким образом, для обеспечения нормированной освещенности при данных условиях зрительной работы необходимо иметь 28 светильников типа 2РТС-700УЗ, расположенных в 4 ряда по 7 светильников в каждом ряду.
