2. Что подлежит заземлению и занулению, в каких случаях следует выполнять.

Заземление и зануление должно обеспечивать защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции.

Заземление следует выполнять преднамеренным электрическим соединением металлических частей электроустановок с «землей» или ее эквивалентом.

Заземлению и занулению подлежат металлические части электроустановок, доступные для прикосновения человека и не имеющие других видов защиты, обеспечивающих электробезопасность.

Заземление и зануление электроустановок следует выполнять- во всех случаях:

• при номинальном напряжении

380 В и более переменного тока

440 В и более постоянного тока;

• при номинальном напряжении

более 42 В, но менее 380 В переменного тока

от 110 В до 440 В постоянного тока — при работах в помещениях с повышенной опасностью, особо опасных и наружных установках.

3.Какие изделия должны быть оборудованы заземлением, когда допускается не заземлять изделия..

ЗАЗЕМЛЕНИЕ.

Элементом для заземления должны быть оборудованы изделия, назначение которых

не требует осуществления способа защиты человека от поражения электрическим током, соответствующего классам II и III.

Допускается при этом выполнять без элемента заземления и не заземлять следующие изделия:

предназначенные для установки в недоступных, без применения специальных средств, местах (в том числе — внутри других изделий); предназначенные для установки только на заземленных металлических конструкциях, если при этом обеспечивается стабильный электрический контакт соприкасающихся поверхностей; части которых не могут находиться под переменным напряжением более 42 В и под постоянным напряжением более 110 В; заземление которых не допускается принципом действия или назначением изделия.

Для присоединения заземляющего проводника должны применяться

сварные или резьбовые соединения.

Какие устройства используются для заземления?

В качестве заземляющих устройств электроустановок в первую очередь должны быть использованы естественные заземлители.

При использовании железобетонных фундаментов промышленных зданий и сооружений в качестве естественных заземлителей и обеспечении допустимых напряжений прикосновения не требуется сооружения искусственных заземлителей, прокладки выравнивающих полос снаружи зданий и выполнения магистральных проводников заземления внутри здания.

Металлические и железобетонные конструкции при использовании их в качестве заземляющих устройств должны образовывать непрерывную электрическую цепь по металлу, а в железобетонных конструкциях должны предусматриваться закладные детали для присоединения электрического и технологического оборудования.

В электроустановках напряжением более 1 кВ в сети с изолированной нейтралью при выполнении заземления рекомендуется предусматривать устройства автоматического отыскания замыкания на «землю».

Защиту от замыканий на «землю» следует устанавливать с действием на отключение (по всей электрически связанной сети), если это необходимо по условиям безопасности.

Как рассчитать наибольшее сопротивление заземляющего устройства Я3?

Наибольшее сопротивление заземляющего устройства Я₃ (в Ом) не должно быть более

R₃ = 250/I,

где I - расчетная сила тока замыкания на землю, А.

При использовании заземляющего устройства одновременно для электроустановок напряжением до 1 кВ

R₃ = 250/I,

Расчетная сила тока замыкания на землю должна быть определена для той из возможных в эксплуатации схемы сети, при которой сила токов замыкания на землю имеет наибольшее значение.

При удельном сопротивлении земли ρ, большем 500 Омм, допускается вводить на указанные значения сопротивлений заземляющего устройства повышающие коэффициенты, зависящие от ρ.

Как рассчитать силу тока, проходящую через тело человека, привести формулы расчета для всех возможных случаев для электрических сетей всех видов (изобразить на рисунках)?

Сила тока I_ч проходящего через тело человека, является главным фактором, от которого зависит тяжесть поражения.

Прикосновение человека к одной фазе - однофазное включение - значительно менее опасно, чем к двум - двухфазное.

Это объясняется тем, что,

во- первых, человек оказывается в этом случае под фазным напряжением, которое в -√3 раз меньше линейного;

во-вторых, в цепи оказывается последовательно включенным ряд дополнительных сопротивлений (пола, обуви и др.).

Сила тока, проходящего через тело человека при однофазном включении, составит:

— в сети с заземленной нейтралью (рис. 1.2)

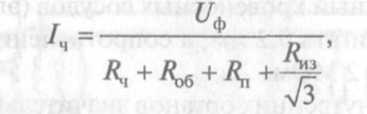

— в сети с изолированной нейтралью (см. рис. 1.1, а)

где — сопротивление обуви человека, Ом; R_п - сопротивление пола, на котором стоит человек, Ом; R_из - сопротивление изоляции одной фазы сети относительно земли, Ом; R_з - сопротивление заземления нейтрали, Ом.

В расчетах сопротивление резиновой обуви принимают не менее 5 10⁴ Ом, сухого пола из

к ирпича — не менее 11 10⁶ Ом-м, линолеума — не менее 2 10⁶ Ом-м, дубового паркета — не менее 1,7 10⁶ Ом-м, бетона — не менее 0,6 10⁶ Ом-м, изоляции проводов относительно земли — не менее 0,6 10⁶ Ом. Мокрые полы имеют сопротивление во много раз меньше.

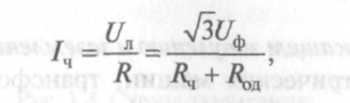

При двухфазном включении (рис. 1.3) сила тока, протекающего через тело человека,

где U_л и U_ф — линейное и фазное напряжение сети, В; R,_од — сопротивление одежды, Ом.

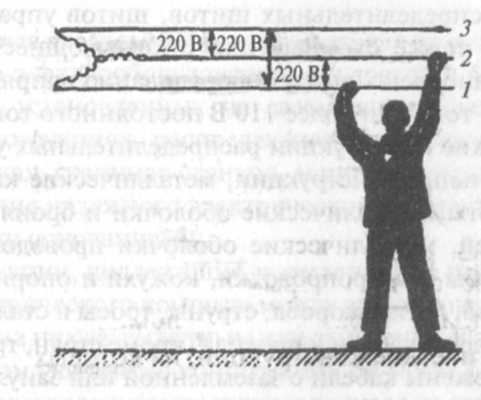

Рис. 1.3. Прикосновение человека к двум фазам трехфазной сети с линейным напряжением 220 В с изолированной нейтралью:

Сопротивление одежды учитывается только в том случае, если человек прикоснулся к токоведущей части участком тела, защищенным одеждой.

При одновременном касании к обеим фазам через одежду это сопротивление удваивается. Электрическое сопротивление одежды зависит от вида и влажности ткани. Для хлопчатобумажной ткани при площади электрода 100 см² она составляет:

для сухой ткани 10... 15 кОм,

для влажной 0,5... 1 кОм.

При наиболее неблагоприятных условиях (касание токоведущих частей оголенными участками тела с поврежденной кожей) ток, проходящий через тело человека, может достигать силы 380 мА.

В расчетах параметров заземляющего устройства сопротивление тела человека принято условно считать постоянным, равным 1 кОм.
