Разбивка основного здания на захватки.
Разбивка основного здания на захватки производится в зависимости от конструктивных и объёмно-планировочных решений возводимого здания, принятых методов производства работ, последовательности сдачи частей здания под монтаж технологического оборудования.
При разбивке зданий на захватки следует:
Обеспечить прочность и устойчивость конструкций на всех стадиях возведения здания.
Учитывать очерёдность передачи частей здания под монтаж технологического оборудования.
По возможности применять единую разбивку на захватки для различных работ.
Стремиться, чтобы объёмы работ на разных захватках по возможности были одинаковыми.
Разбивку промышленного здания на захватки будем производить:
по осям: земляные работы, устройство фундаментов, монтаж колонн ;
по пролетам: монтаж балок покрытия, колонн фахверка, плит покрытия, фонарей, фонарных переплётов, устройства кровли, полов и внутренняя отделка;
по периметру: монтаж фундаментных балок, стеновых панелей, рам ворот, оконных переплётов, отделка и остекление фасадов, устройство отмостки.
1 |
Схема разбивки при срезке растительного слоя и вертикальной планировке площадки. (1) |
|
2 |
Схема разбивки по осям: разработка грунта, устройство фундаментов, гидроизоляция, обратная засыпка, монтаж колонн, монтаж связей, монтаж подкрановых балок
|
|
3 |
Схема разбивки по пролётам:
монтаж стропильных ферм, рам фонарей, фонарных переплетов, плит покрытия, устройство кровли, полов и внутренняя отделка;
|
|
4 |
Схема разбивки по периметру:
монтаж фундаментных балок, стеновых панелей, рам ворот, оконных переплетов, отделка фасадов, остекление, устройство отмостки.
|
|
Определение номенклатуры и объемов строительно-монтажных работ
а) Нулевой цикл:
Срезка растительного слоя.
Планировка поверхности.
Разработка грунта для устройства фундаментов.
Подчистка дна котлованов и траншей.
Устройство подготовки под фундаменты.
Устройство монолитных фундаментов .
Гидроизоляция фундаментов.
Обратная засыпка фундаментов.
Уплотнение грунта.
б) Монтажный цикл:
Монтаж колонн (крайних, средних, фахверковых).
Монтаж подкрановых балок.
Монтаж вертикальных связей.
Монтаж стропильных ферм.
Монтаж рам фонаря.
Монтаж бортовых плит.
Монтаж фонарных переплётов.
Монтаж плит покрытия.
Монтаж фундаментных балок.
Монтаж стеновых панелей.
Монтаж оконных переплётов.
Монтаж рам ворот
Кирпичная кладка.
Штукатурка кирпичной кладки.
в) Устройство кровли:
Устройство оклеечной пароизоляции.
Устройство утеплителя.
Устройство стяжки.
Устройство рулонного ковра.
г) Отделочные работы и благоустройство:
Заполнение дверных проёмов и ворот.
Остекление фонарных и оконных переплётов.
Устройство оснований под полы.
Устройство полов.
Внутренняя окраска.
Наружная окраска.
Подготовка под отмостку.
Устройство отмостки.
Благоустройство территории.
д) Специализированные работы:
Сантехнические работы.
Электромонтажные работы.
Монтаж технологического оборудования.
Объем строительно-монтажных работ по цеху по производству железобетонных конструкций
№п/п |
Наименование работ |
Схематический план, разрез |
Един. измер. |
Формула подсчета |
Объем работ |
|||
Работы нулевого цикла |
||||||||
1 |
Срезка растительного слоя. |
|
1000м3 |
V=156*96*0,2=2995,2
|
2,9952
|
|||
2 |
Планировка поверхности. |
|
1000м2 |
S=l*b=156*96=14976
|
14,976
|
|||
3 |
Разработка грунта в отвал |
|
1000м3 |
Vотв=Vобщ-Vтр; Vобщ=6926,4 Vотв=6926,4-502,32= =6424,8 |
6,4248 |
|||
|
Разработка грунта на транспорт |
1000м3 |
Vтр=Vф+Vподг+ Vподч; Vтр=468,8+33,52+ +67,04=569,4 |
0,5694 |
||||
4 |
Подчистка дна котлованов и траншей. |
|
100м3 |
Vподч= Vфср·nср+Vфкр·nкр= 0,28·58+0,36·48=33,52 |
0,335 |
|||
5 |

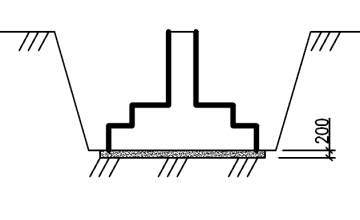

Устройство подготовки под фундаменты. |
|
100м3 |
Vподг= Vфср·nср+Vфкр·nкр= 0,56·58+0,72·48=67,04
|
0,6704 |
|||
6 |
Устройство сборных фундаментов . |
|
шт |
|
106 |
|||
7 |
Гидроизоляция фундаментов. |
|
100м2 |
Sгидр=Sфср·nср+Sфкр·nкр =10,9·58+14·48= =1304,2 |
13,042 |
|||
8 |
Обратная засыпка фундаментов. |
|
1000м3 |
Vоз= Vотв=6424,08 |
6,424 |
|||
9 |
Уплотнение грунта. |
|
1000м3 |
Vупл= Vотв=6424,08 |
64,24 |
|||
Монтажный цикл |
||||||||
|
Монтаж колонн крайнего и среднего ряда |
|
100 шт |
|
1,06 |
|
||
|
Монтаж фахверковых стоек |
|
100 шт |
|
0,16 |
|
||
|
Монтаж подкрановых балок. |
|
100 шт |
|
0,91 |
|
||
|
Монтаж вертикальных связей. |
|
т |
|
55,05 |
|
||
|
Монтаж ферм |
|
100 шт |
|
1,08 |
|
||
|
Монтаж подстропильных ферм |
|
100 шт |
|
0,39 |
|
||
|
Монтаж рам фонаря. |
|
т |
|
37,8 |
|
||
|
Монтаж бортовых плит. |
|
100шт |
|
0,638 |
|
||
|
Монтаж фонарных переплётов. |
|
100м2 |
|
0,06 |
|
||
|
Монтаж плит покрытия. |
|
100шт |
|
8,32 |
|
||
|
Монтаж фундам. балок. 12м |
|
100шт |
|
0,08 |
|
||
|
Монтаж фундам. балок. 6м |
|
100шт |
|
0,52 |
|
||
|
Монтаж стеновых пан.12м, 1,2 |
|
100шт |
|
1,68 |
|
||
|
Монтаж стеновых пан.6м, 1,2 |
|
100шт |
|
3,56 |
|
||
|
Монтаж оконных переплётов. |
|
т |
|
37,8 |
|
||
|
Монтаж рам ворот |
|
шт |
|
8 |
|
||
|
Кирпичная кладка. |
|
1м3 |
V=lxhхbхn=0.6*0.51*4.5*12=16,52
|
16,52 |
|
||
|
Штукатурка кирпичной кладки. |
|
100м2 |
S=lxbхn=0,6*4,5*12= =32,4 |
0,32 |
|
||
Устройство кровли |
||||||||
|
Устройство оклеечной пароизоляции. |
|
100м2 |
S=lxb=156*96=14976 |
149,76 |
|||
|
Устройство утеплителя. |
|
100м2 |
|
149,76 |
|||
|
Устройство стяжки. |
|
100м2 |
|
149,76 |
|||
|
Устройство рулонного ковра |
|
100м2 |
|
149,76 |
|||
Устройство полов |
||||||||
|
Устройство оснований под полы. |
|
1м3 |
V= Sxt= =14976*0.15=2246,4 |
2246,4 |
|||
|
Устройство полов. |
|
100м2 |
|
149,76 |
|||
Отделочные работы |
||||||||
|
Остекление фонарных и оконных переплётов |
|
100м2 |
S=Sok·n+Sф·n=1072,8
|
10,728
|
|||
|
Внутренняя окраска. |
|
100м2 |
S=Sk·n+ Sст·n+ Sпотолк·n = 1981,2+1219,2+ +14976=18176,4
|
181,76 |
|||
|
Наружная окраска |
|
100м2 |
S= Sст·n- Sок·n=3200,4 |
32,004 |
|||
Устройство отмостки |
||||||||
|
Подготовка под отмостку. |
|
1м3 |
V=(((2+l)(2+b))-(l*b))*0,15 =(((2+156)(2+96))-(156*96))*0,15 = 76,2 |
76,2 |
|||
|
Устройство отмостки |
|
100м2 |
V=2,286
|
0,023
|
|||
Специальные работы |
||||||||
|
Сантехнические работы. |
|
тыс.грн |
|
214,281 |
|||
|
Электромонтажные работы. |
|
тыс.грн |
|
706,616 |
|||
|
Монтаж технологического оборудования |
|
тыс.грн |
|
11440,2 |
|||
|
Благоустройство территории |
|
тыс.грн |
|
1737,220 |
|||
Спецификация конструкций цеха машиностроительного завода
№ п.п |
Наименова-ние конструкции |
Эскиз |
Объем одного элемен-та, м3 |
Масса одного элемента, т |
Кол-во элементов |
Общий объем конструкций (м3) или масса мет. конструк-ций |
1 |
Крайние колонны |
|
3,38 |
8,5 |
58 |
196,04 |
2 |
Средние колонны |
|
5,47 |
13,7 |
48 |
262,056 |
3 |
Колонны торцевого фахверка |
|
2,32 |
5,8 |
16 |
37,12 |
4 |
Вертикаль-ные связи жесткости |
|
- |
3,67 |
15 |
55,05 |
5 |
Фермы покрытия |
|
5,94 |
14,9 |
108 |
641,52 |
6 |
Подстропильные фермы |
|
3,9 |
9,88 |
39 |
152,1 |
7 |
Плиты покрытия
|
|
0,93 |
2,3 |
832 |
773,76 |
8 |
Стеновые панели 1,2х6 м (1,2х12 м) |
|
1,42 (1,4) |
2,6 (3,5) |
170 (84) |
241,4 (117,6) |
9 |
Фунда-ментная балка 6м |
|
|
|
8 |
|
10 |
Фунда-ментная балка 12м |
|
|
|
60 |
|
11 |
Подкрановые балки, 12м |
|
1,66 (4,27) |
4,2 (12,7) |
52 (39) |
86,32 (166,53) |
12 |
Свето-аэрационные фонари, 6х6м |
|
- |
1,35 |
7 |
9,45 |
13 |
Рамы ворот |
|
- |
|
|
|
14 |
Переплеты оконные одинарные 1,2х6 м |
|
- |
0,3 |
126 |
37,8 |
15 |
Переплеты фонарей 1,75х6 м |
|
- |
0.11 |
18 |
1,98 |
