14 Падение и потери напряжения в электрических сетях

4

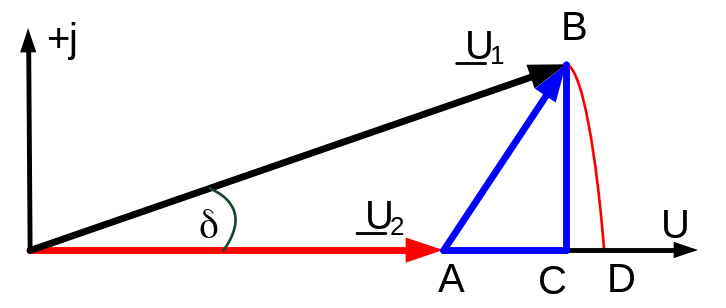

Какой из векторов показывает потерю напряжения между началом и концом линии?

Вектор АС

Вектор АD

Вектор СD

Вектор BD

Вектор АB

5

Какой из векторов показывает продольную составляющую падения напряжения?

Вектор АС

Вектор АD

Вектор СD

Вектор BD

Вектор АB

6

Какой из векторов показывает поперечную составляющую падения напряжения?

Вектор АС

Вектор АD

Вектор СD

Вектор BС

Вектор АB

7

В каких электрических сетях можно пренебречь поперечной составляющей падения напряжения в линии?

До 35кВ

До 110кВ

До 220кВ

До 330кВ

До 500кВ

8

В каких электрических сетях потеря напряжения принимается равной продольной составляющей падения напряжения в линии?

До 35кВ

До 110кВ

До 220кВ

До 330кВ

До 500кВ

19

Указать допустимую величину потерь напряжения силовых сетей до 1 кВ

– 5 + 10

20

Указать допустимую величину потерь напряжения осветительных сетей до 1 кВ – 2,5 +5

15 Провода воздушных линий

1

Выбрать коррозионно-стойкий провод из алюминиевых проволок

Марка А

Марка АКП

Марка АН

Марка АЖ

Марка АС

2

Выбрать провод из нетермообработанного сплава алюминия

Марка А

Марка АКП

Марка АН

Марка АЖ

Марка АС

3

Выбрать провод из термообработанного сплава алюминия

Марка А

Марка АКП

Марка АН

Марка АЖ

Марка АС

4

Какой из алюминиевых проводов применяется в агрессивных средах

Марка А

Марка АКП

Марка АН

Марка АЖ

Марка АС

5

Алюминиевые многопроволочные провода, скрученные концентрическими повивами, применяются в основном на линиях: -

Напряжением до 35 кВ

Напряжением до 110 кВ

Напряжением до 10 кВ

Напряжением до 1 кВ

Напряжением до 330 кВ

6

Межпроволочное пространство, какого провода воздушной линии заполнено нейтральной смазкой повышенной термостойкости

Марка А

Марка АКП

Марка АН

Марка АЖ

Марка АС

19

Для выполнения ошиновки подстанции сверхвысокого напряжения применяются провода: -

Марка АСК

Марка АСКС

Марка АСКП

Марка П

Марка АС

17

1

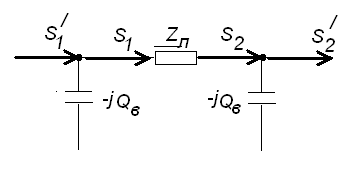

Определите мощность начала линии S₁^/, если зарядная мощность Q_в=2 МВАр, мощность начала звена S₁= 20+j10 МВА, мощность конца звена S₂=18+j9 МВА

1. 20+j12 МВА

2. 18+j 11 МВА

3. 18+j 7 МВА

4. 20+j8 МВА

5. 22+j 8 МВА

2

Определите мощность начала звена S₁, если зарядная мощность Q_в=2 МВАр, мощность начала линии S₁^/= 20+j10 МВА, мощность конца звена S₂=18+j9 МВА

1. 20+j8 МВА

2. 20+j12 МВА

3. 18+j 7 МВА

4. 18+j11 МВА

22+j10 МВА

3

Определите мощность конца звена S₂, если зарядная мощность Qв= 2 МВАр , мощность начала линии S₁^/= 20+j10 МВА, мощность начала звена S₁=20+j12 МВА, потери мощности в ЛЭП ∆S=2+j1 МВА

1. 20+j10 МВА

2. 18+j11 МВА

3. 22+j11 МВА

4. 17+j6 МВА

5. 20+j8 МВА

4

Определите мощность начала звена S₁, если зарядная мощность Q_в= 2 МВАр, мощность конца звена S₂=18+j9 МВА, потери мощности в ЛЭП ∆S=2+j1 МВА

1. 20+j10 МВА

2. 17+j8 МВА

3. 17+j6 МВА

4. 20+j8 МВА

5. 20+j12 МВА

5

Определите мощность конца звена S₂, если зарядная мощность Q_в=2 МВАр, мощность конца линии S₂^/= 20+j10 МВА, потери мощности в линии ∆S=2+j1 МВА

1. 20+j10

2. 20+j8

3. 20+j12

4. 18+j9

5. 18+j7

6

Определите мощность конца линии S₂^/, если зарядная мощность Q_в=2 МВАр, мощность конца звена S₂= 20+j10 МВА.

1. 20+j10

2. 20+j8

3. 20+j12

4. 18+j9

5. 18+j7

7

Определите мощность начала линии S₁^/, если зарядная мощность Q_в=2 МВАр, мощность начала звена S₁= 20+j10 МВА, мощность конца звена S₂=18+j9 МВА

1. 20+j12 МВА

2. 18+j11 МВА

3. 18+j7 МВА

4. 20+j8 МВА

5. 22+j8 МВА

8

Определите мощность начала звена S₁, если зарядная мощность Q_в=2 МВАр, мощность начала линии S₁^/= 20+j10 МВА, мощность конца звена S₂=18+j9 МВА

1. 20+j8 МВА

2. 20+j12 МВА

3. 18+j 7 МВА

4. 18+j11 МВА

5. 22+j10 МВА

9

Определите мощность конца звена S₂, если зарядная мощность Qв= 2 МВАр, мощность начала линии S₁^/= 20+j10 МВА, мощность начала звена S₁=20+j12 МВА, потери мощности в ЛЭП ∆S=2+j1 МВА

1. 20+j10 МВА

2. 18+j11 МВА

3. 22+j11 МВА

4. 17+j6 МВА

5. 20+j8 МВА

10

Определите мощность начала звена S₁, если зарядная мощность Q_в= 2 МВАр, мощность конца звена S₂=18+j9 МВА, потери мощности в линии ∆S=2+j1 МВА

1. 20+j10 МВА

2. 17+j8 МВА

3. 17+j6 МВА

4. 20+j8 МВА

5. 20+j12 МВА

11

Определите мощность начала линии S₁^/, если зарядная мощность Q_в= 2 МВар, мощность начала звена S₁= 20+j10 МВА, мощность конца звена S₂=18+j9 МВА

1. 20+j12 МВА

2. 18+j 11 МВА

3. 18+j 7 МВА

4. 20+j8 МВА

5. 22+j 8 МВА

12

Определите мощность начала звена S₁, если зарядная мощность Q_в=2 МВАр, мощность начала линии S₁^/= 20+j10 МВА, мощность конца звена S₂=18+j9 МВА

1. 20+j8 МВА

2. 20+j12 МВА

3. 18+j 7 МВА

4. 18+j11 МВА

5. 22+j10 МВА

13

Определите потери мощности в линии, если мощность конца звена S₂=12+j5 МВА, мощность начала звена S₁=20+j8 МВА

1. 32+j13 МВА

2. 8+j3 МВА

3. 12+j5 МВА

4. 17+j6 МВА

5. 20+j8 МВА

14

Определите мощность начала звена S₁, если зарядная мощность Q_в=2 МВАр, мощность конца звена S₂=(18+j9) МВА, потери мощности в линии ∆S=2+j1) МВА

1. 20+j10 МВА

2. 17+j8 МВА

3. 17+j6 МВА

4. 20+j8 МВА

5. 20+j12 МВА

15

Определите мощность конца звена S₂, если зарядная мощность Q_в=2 МВАр, мощность конца линии S₂^/=(20+j10) МВА, потери мощности в линии ∆S=(2+j1) МВА

1. 20+j10

2. 20+j8

3. 20+j12

4. 18+j9

5. 18+j7

16

Определите мощность конца линии S₂^/, если зарядная мощность Q_в=2 МВАр, мощность конца звена S₂=(20+j10) МВА.

1. 20+j10

2. 20+j8

3. 20+j12

4. 18+j9

5. 18+j7

17

Определите мощность начала линии S₁^/, если зарядная мощность Q_в=2 МВАр, мощность начала звена S₁=(20+j10) МВА, мощность конца звена S₂=(18+j9) МВА

1. 20+j12 МВА

2. 18+j 11 МВА

3. 18+j7 МВА

4. 20+j8 МВА

5. 22+j8 МВА

18

Определите мощность начала звена S₁, если зарядная мощность Q_в=2 МВАр, мощность начала линии S₁^/=(20+j10) МВА, мощность конца звена S₂=(18+j9) МВА

1. 20+j8 МВА

2. 20+j12 МВА

3. 18+j 7 МВА

4. 18+j11 МВА

5. 22+j10 МВА

19

Определите мощность конца звена S₂, если зарядная мощность Qв=2 МВАр, мощность начала линии S₁^/=(22+j10) МВА, мощность начала звена S₁=(22+j12) МВА, потери мощности в ЛЭП ∆S=(2+j1) МВА

1. 20+j10 МВА

2. 20+j11 МВА

3. 22+j11 МВА

4. 17+j6 МВА

5. 20+j8 МВА

20

Определить мощность начала звена S₁, если зарядная мощность Q_в=2 МВАр, мощность конца звена S₂=(18+j9) МВА, потери мощности в линии ∆S=(2+j1) МВА

1. 20+j10 МВА

2. 17+j8 МВА

3. 17+j6 МВА

4. 20+j8 МВА

5. 20+j12 МВА

18

18

1

Определите активное сопротивление двухобмоточного трансформатора ТМН – 2500/110/10, ΔР_к=22 кВт

1. 42,5 Ом

2. 21,3 Ом

3. 85 Ом

4. 0,35 Ом

5. 0,7 Ом

2

Определите индуктивное сопротивление двухобмоточного трансформатора ТМН - 2500/110/10, u_к=10,5%

1. 254 Ом

2. 508 Ом

3. 50,8 Ом

4. 0,5 Ом

5. 25,4 Ом

3

Определите мощность, намагничивающую сталь магнитопровода ΔQ_μ двухобмоточного трансформатора ТМН – 2500/110/10, I_хх=1,5%

1. 75 МВАр

2. 37,5 МВАр

3. 75 кВАр
