12 Схемы замещения электрических сетей

1

Схема замещения, какого элемента электрической сети показана на рисунке?

Двухобмоточного трансформатора

Кабельной линии

Воздушной линии

Автотрансформатора

Трехобмоточного трансформатора

2

Схема замещения, какого элемента электрической сети показана на рисунке?

Двухобмоточного трансформатора

Кабельной линии

Воздушной линии

Автотрансформатора

Трехобмоточного трансформатора

3

Схема замещения, какого элемента электрической сети показана на рисунке?

Двухобмоточного трансформатора

Кабельной линии

Воздушной линии

Автотрансформатора

Трехобмоточного трансформатора

4

Схема замещения, какого элемента электрической сети показана на рисунке?

Двухобмоточного трансформатора

Кабельной линии

Воздушной линии

Автотрансформатора

Трехобмоточного трансформатора

5

Схема замещения, какого элемента электрической сети показана на рисунке?

Синхронного двигателя

Синхронного генератора

Воздушной линии

Автотрансформатора

Трансформатора

6

Схема замещения, какого элемента электрической сети показана на рисунке?

Асинхронного двигателя

Синхронного генератора

Воздушной линии

Автотрансформатора

Трансформатора

7

Схема замещения, какого элемента электрической сети показана на рисунке?

Синхронного двигателя в режиме недовозбуждения

Синхронного двигателя в режиме перевозбуждения

Синхронного генератора

Трансформатора

Асинхронного двигателя

8

Схема замещения, какого элемента электрической сети показана на рисунке?

Синхронного двигателя в режиме недовозбуждения

Синхронного двигателя в режиме перевозбуждения

Синхронного генератора

Трансформатора

Асинхронного двигателя

9

Выбрать схему замещения синхронного двигателя в режиме перевозбуждения

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

10

По какому выражению рассчитывается активное сопротивление продольной части схемы замещения двухобмоточного трансформатора? дельтаPk*U2ном\S2ном

11

Выбрать схему замещения синхронного двигателя в режиме недовозбуждения

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

12

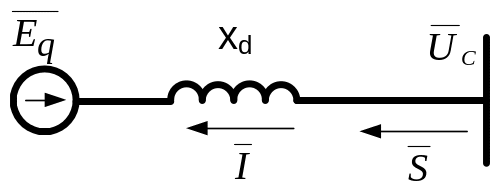

Выбрать схему замещения синхронного генератора

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

13

Выбрать схему замещения асинхронного двигателя

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

14

По какому выражению рассчитывается реактивное сопротивление продольной части схемы замещения двухобмоточного трансформатора? Uk*U2 ном\100*Sном

15

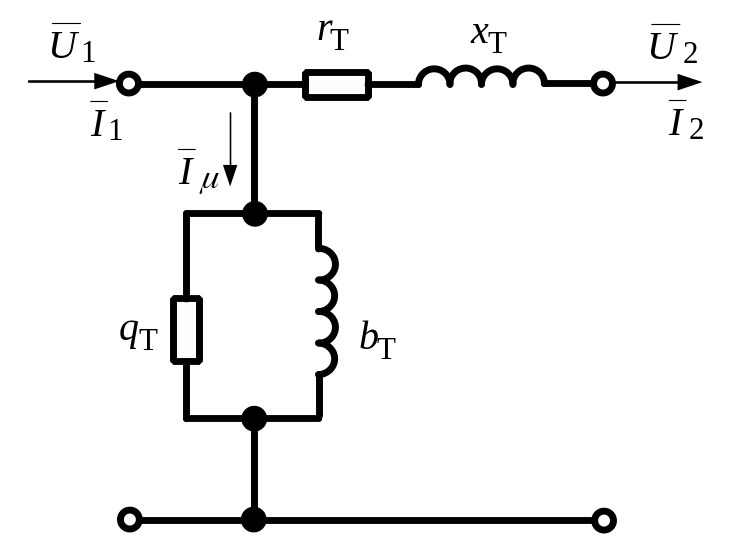

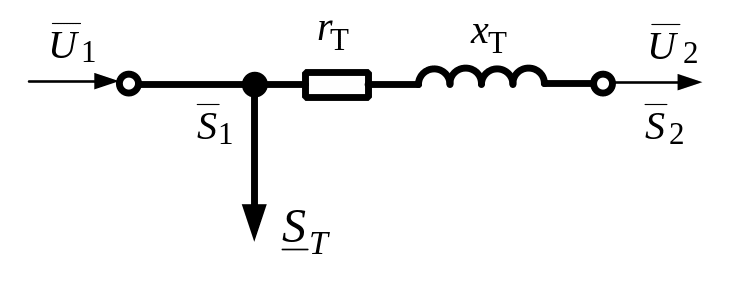

Выбрать схему замещения двухобмоточного трансформатора

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

16

Какой параметр схемы замещения трансформатора рассчитывается по формуле дельтаPk*U2ном\S2ном ?

Активное сопротивление продольной части схемы

17

Указать какие параметры трансформатора необходимы для схемы замещения поперечной ветви

Активные потери короткого замыкания Р_К, реактивные потери короткого замыкания Q_К,

Реактивные потери холостого хода Q_Х, реактивные потери короткого замыкания Q_К,

Реактивные потери короткого замыкания Q_К, напряжение короткого замыкания u_К

Активные потери холостого хода Р_Х, реактивные потери холостого хода Q_Х,

Напряжение короткого замыкания u_К, ток холостого хода I_Х

18

По техническим данным трансформатора указать данные необходимые для определения сопротивлений схемы замещения продольной ветви при известной мощности и напряжении

Активные потери короткого замыкания Р_К, реактивные потери короткого замыкания Q_К,

Реактивные потери холостого хода Q_Х, реактивные потери короткого замыкания Q_К,

Реактивные потери короткого замыкания Q_К, напряжение короткого замыкания u_К

Активные потери холостого хода Р_Х, реактивные потери холостого хода Q_Х,

Напряжение короткого замыкания u_К, ток холостого хода I_Х

19

У какого из трансформаторов одного напряжения меньшее значение активного сопротивления

S_НТ=16000кВА

S_НТ=10000кВА

S_НТ=6300кВА

S_НТ=40000кВА

S_НТ=25000кВА

20

При каком напряжении трансформаторов, имеющих одинаковую мощность, меньшее значение реактивного сопротивления

35/10

330/10

500/6

110/10

220/6
