5 Типы трансформаторов и системы охлаждений
1
Подключение двух генераторов электростанции к одному трансформатору:
Упрощает схемы ПС 330-500 кВ
Усложняет схемы ПС 330-500 кВ
Применяется на всех типах электростанций
Упрощает схемы ПС 110-220 кВ
Усложняет схемы ПС 110-220 кВ
2

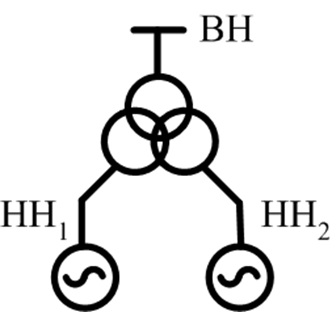

Для подключения двух генераторов станции в блоке, по приведенной на рисунке схеме, применяются трансформаторы
Двухобмоточные повышающие
Двухобмоточные с расщепленной обмоткой
Трехобмоточные повышающие
Автотрансформаторы
Двухобмоточные понижающие
3 Система охлаждения трансформатора типа ТДН Принудительная циркуляция воздуха и естественная циркуляция масла;
Принудительная циркуляция воздуха и масла с ненаправленным потоком масла
Принудительная циркуляция воды и масла с ненаправленным потоком масла;
Естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла;
4
Система охлаждения трансформатора типа ТМН
Естественная циркуляция воздуха и масла
Принудительная циркуляция воздуха и естественная циркуляция масла;
Принудительная циркуляция воздуха и масла с ненаправленным потоком масла
Принудительная циркуляция воды и масла с ненаправленным потоком масла;
Естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла;
5
Система охлаждения трансформатора типа ТДЦН
Естественная циркуляция воздуха и масла
Принудительная циркуляция воздуха и естественная циркуляция масла;
Принудительная циркуляция воздуха и масла с ненаправленным потоком масла
Принудительная циркуляция воды и масла с ненаправленным потоком масла;
Естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла;
6
Выбрать трехобмоточный трансформатор
ТРДН
ТДН
ТДТН
ТДЦ
ТРДНС
7
Выбрать трансформатор собственных нужд электростанции
ТРДН
ТДН
ТДТН
ТДЦ
ТДНС
8
Выбрать двухобмоточный трансформатор с расщепленной обмоткой низкого напряжения для собственных нужд ЭС
ТРДН
ТДН
ТДТН
ТДЦ
ТРДНС

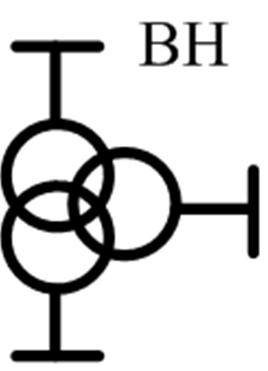

9 Выбрать тип трансформатора, соответствующий обозначению на рисунке
ТРДН
ТДН
ТДТН
ТДЦ
ТДНС
10
Выбрать тип трансформатора, соответствующий обозначению на рисунке
ТРДН
ТДН
ТДТН
ТДЦ
ТРДНС
11
Определить исполнение трансформатора типа ТМЗ
Грозоупорное
Усовершенствованное
С литой изоляцией
Не защищенное
Защищенное
12
Система охлаждения трансформатора типа ТСЗ
Естественное воздушное охлаждение при открытом исполнении
Естественное воздушное охлаждение при защищенном исполнении
Естественное воздушное охлаждение при герметичном исполнении
Естественное воздушное охлаждение с принудительной циркуляцией воздуха
Естественное охлаждение негорючим жидким диэлектриком
13
Система охлаждения трансформатора типа ТС
Естественное воздушное охлаждение при открытом исполнении
Естественное воздушное охлаждение при защищенном исполнении
Естественное воздушное охлаждение при герметичном исполнении
Естественное воздушное охлаждение с принудительной циркуляцией воздуха
Естественное охлаждение негорючим жидким диэлектриком
14
Система охлаждения трансформатора типа ТНЗ
Естественное воздушное охлаждение при открытом исполнении
Естественное охлаждение негорючим жидким диэлектриком
Естественное воздушное охлаждение при защищенном исполнении
Естественное воздушное охлаждение при герметичном исполнении
Естественное воздушное охлаждение с принудительной циркуляцией воздуха
15
Выбрать двухобмоточный трансформатор подстанции с расщепленной обмоткой низкого напряжения с принудительной циркуляцией воздуха и масла
ТДН
ТДТН
ТДЦ
ТРДНС
ТРДЦН
16
Определить исполнение трансформатора типа ТСЗГ
Грозоупорное
Усовершенствованное
С литой изоляцией
Не защищенное
Защищенное
17
Определить исполнение трансформатора типа ТСЗЛ
Грозоупорное
Усовершенствованное
С литой изоляцией
Не защищенное
Защищенное
18
Система охлаждения трансформатора типа ТСЗЛ
Естественное воздушное охлаждение при открытом исполнении
Естественное воздушное охлаждение при защищенном исполнении
Естественное воздушное охлаждение при герметичном исполнении
Естественное воздушное охлаждение с принудительной циркуляцией воздуха
Естественное охлаждение негорючим жидким диэлектриком
19
Определить тип трансформатора ТДТН и его систему охлаждения
