2. Инженерно-геодезическое проектирование

1. Проектная документация разбивочных работ

Для разбивки сооружений на местности необходимо иметь проектную документацию:

1. генеральные планы;

1. топографические планы;

1. продольные и поперечные профили основных сечений сооружений;

1. планы вертикальной планировки территорий;

1. ведомости и схемы геодезической опорной сети строительства;

1. рабочие чертежи и графики, характеризующие размеры деталей и размещение отдельных частей сооружения;

1. разбивочные чертежи.

2. Генеральный план

Генплан – технический документ размещения на топографическом плане существующих и намеченных для строительства зданий и сооружений. Генплан составляется на основе созданных в результате съемочных работ топографических планов крупных масштабов – 1:500, 1:1000, 1:2000. На генплане, кроме ситуации, должен быть изображен рельеф местности в виде горизонталей, а также нанесены красные линии застройки.

Красная линия застройки – граница квартала с улицей, за которую на уровне земли не должны выступать в сторону улицы никакие части здания. Красные линии выносятся на местность от геодезических опорных пунктов и закрепляются надежными геодезическими знаками.

Строительный генплан – это план, на котором, кроме постоянных зданий и сооружений, показаны все вспомогательные и временные здания и сооружения.

3. Разбивочные чертежи

На разбивочных чертежах показывают опорную геодезическую сеть, контуры сооружений, аналитические данные, необходимые для разбивки сооружений на местности, и размеры сооружений по основным внешним осям. Данные для составления разбивочных чертежей получают в процессе проектирования зданий и сооружений.

4. Проектирование геодезической разбивочной основы для строительства

Геодезическая разбивочная основа для строительства состоит из разбивочной сети строительной площадки и внешней разбивочной сети (2.4.1.) здания (сооружения).

Геодезическая основа на строительной площадке создаётся для обеспечения разбивочных работ, контроля за выполнением требований проекта, ГОСТов и СНиП при размещении и возведении зданий и сооружений, инструментальных съёмок, инструментальных наблюдений за осадками и деформациями зданий и сооружений.

Геодезическая основа (опорная геодезическая сеть) подразделяется на плановую и высотную. Пункты высотной и плановой основы следует по возможности совмещать.

Плановая основа создаётся методами триангуляции, трилатерации, полигонометрии, сетей красных или других линий и в виде строительной сетки. Последняя является наиболее удобным видом геодезической плановой основы.

Строительная сетка представляет собой сеть квадратов (прямоугольников) со сторонами 50, 100, 200 и 400 м, расположенными параллельно основным осям сооружения, проездам и красным линиям застройки. Строительную сетку проектируют по генплану, а затем переносят на местность. Вершины квадратов строительной сетки закрепляют на местности специальными знаками.

Высотную геодезическую основу создают для разбивки сооружений, планировки поверхности площадки. Высотная основа для строительства создаётся в виде замкнутых полигонов или системы ходов нивелирования, опирающихся на марки и реперы государственной сети.

Для выполнения строительно-монтажных работ при сооружении промышленных зданий большой протяжённости, высотных жилых и общественных зданий необходимо создавать внешнюю (расположенную вне возводимого здания или сооружения) и внутреннюю (размещённую внутри здания или сооружения) локальную геодезическую разбивочную основу.

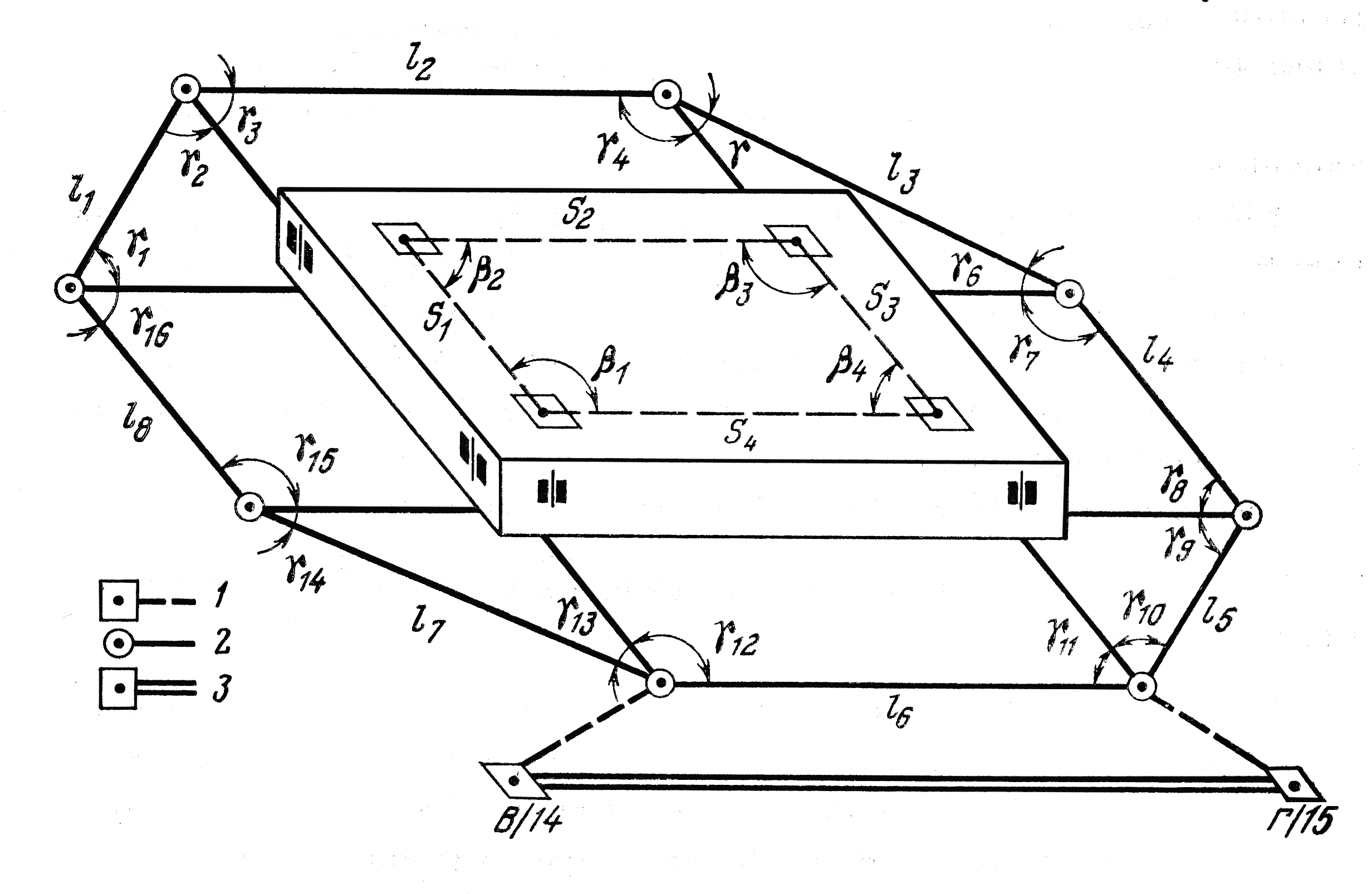

Рис. 2.4.1. Схема построения локальной разбивочной основы

1 – внутренней; 2 – внешней; 3 -- геодезической

Внешняя разбивочная сеть здания (сооружения) создаётся в виде сети плановых (осевых) и высотных знаков, закрепляющих разбивочные оси (главные, основные) и нивелирные пункты на местности.

Внутренняя разбивочная сеть здания (сооружения) создаётся в виде сети осевых и высотных знаков на здании (сооружении) и служит для производства детальных разбивочных работ на монтажных горизонтах, а также для исполнительных съёмок.
