Вступ
Згідно із завданням промислова будівля складається із трьох зблокованих цехів. В плані вона має прямокутну форму. Перший і другий прольоти являють собою цехи розмірами (в осях) 18х96 м і третій – 24х96 м. Матеріал каркасу промислової будівлі – залізобетон.
Крок колон в першому і другому прольоті становить 6 м, в третьому – 12 м. Крок конструкцій покриття становить 6 м в усіх трьох прольотах. Тому в третій частині будівлі передбачено встановлення підкроквяної металевої ферми масою 9,4 тони.
Для роботи промислового підприємства передбачено мостові крани в кожному прольоті.
Каркас виконаний із залізобетону і складається з монолітних фундаментів і фундаментних балок, одногілкових колон, підкроквяних ферм (третій проліт), ферм покриття та залізобетонних плит покриття. Стіни виконані із стінових сендвіч панелей. Віконні блоки довжиною 6 м і висотою 1.2 або 1.8 м виконані із сталі з нащільниками із алюмінію. Ворота передбачено в 1, 2 і 3 прольоті з торців будівлі в кількості 6 шт., по одному з кожної сторони. Їхні розміри 4.2х4.2 м.
Для захисту фундаментів від атмосферних опадів передбачено влаштування вимощення шириною 1 м із ухилом 1:10 по периметру будівлі. Для заїзду транспорту в цех через ворота навпроти них влаштовуються пандуси.

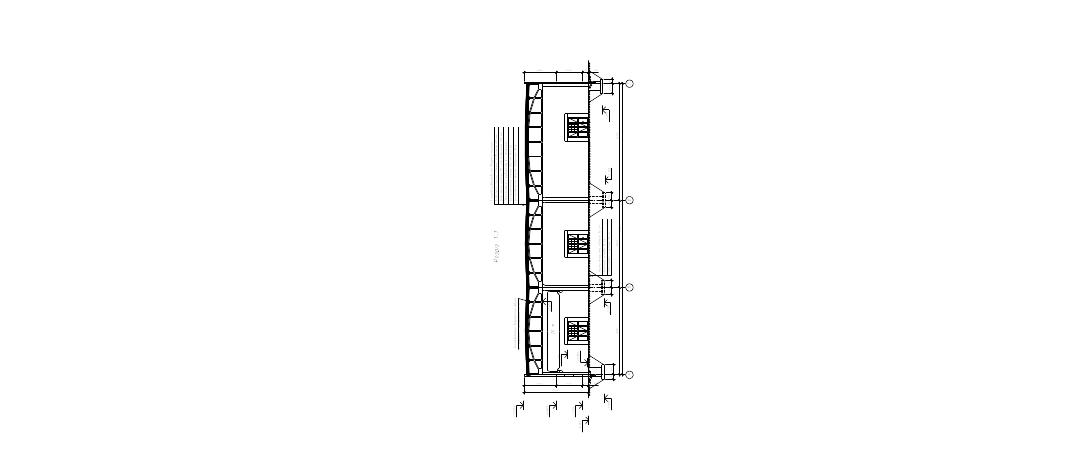

Графічна частина завдання до курсового проекту

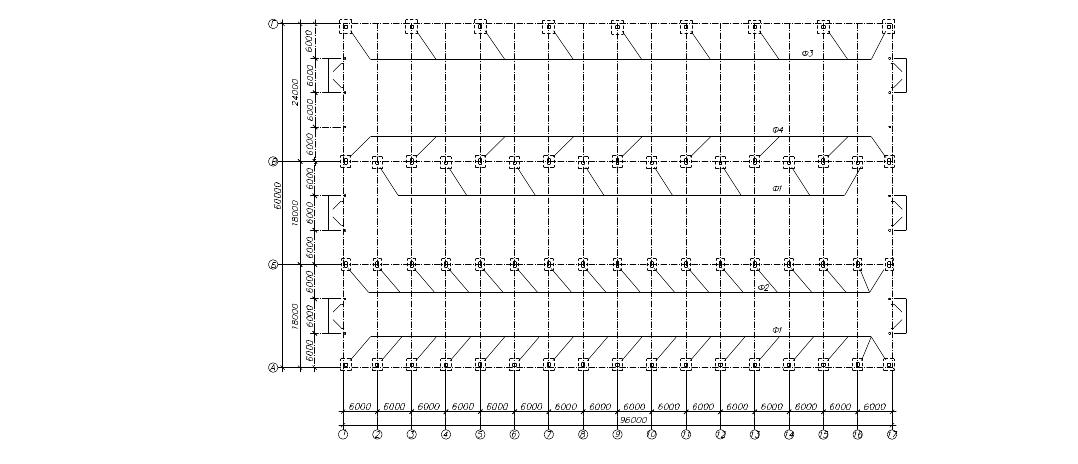

Рисунок 1.1 – План об’єкта
1.Визначення параметрів робіт зі зведення каркаса об’єкта
1.1. Визначення переліку та обсягу будівельно-монтажних робіт зі зведення каркаса об’єкта
Після аналізу плану і розрізів об’єкту можна скласти перелік робіт, які потребують використання кранів.
Таблиця 1.1 – Перелік будівельно-монтажних робіт зі зведення підземної та надземної частини будівлі та їх одиниці виміру
№ з/п |
Найменування робіт |
Од. вим |
1 |
2 |
3 |
1 |
Монтаж збірних з/б фундаментів |
1000м3 |
2 |
Монтаж колон |
1т |
3 |
Монтаж фундаментних балок |
100шт |
4 |
Монтаж підкранових балок |
1т |
5 |
Монтаж підкроквяних ферм |
шт |
6 |
Монтаж ферм (балок) покриття |
1т |
7 |
Монтаж плит покриття |
100м2 |
8 |
Монтаж стінових панелей |
1т |
9 |
Монтаж віконних блоків |
т |
10 |
Монтаж воріт |
т |
Маючи перелік робіт, які потребують використання кранів визначаємо обсяги робіт. При чому обсяг робіт по кожному прольоту визначаємо окремо. Дані заносимо до таблиці 1.2.
Таблиця 1.2 – Відомість підрахунку обсягів робіт
№ з/п |
Найменування робіт |
Од. вим |
Формула підрахунку |
Кількість |
1 |
2 |
3 |
4 |
5 |
1 |
Монтаж збірних з/б фундаментів в осях А-Б |
1000м3 |
(1.8х2.1х3.0х17)+(1.5х1.2х 1.8х17)+(1.8х1.2х2.4х15) |
0,33 |
Монтаж збірних з/б фундаментів в осях Б-В |
1000м3 |
(1.8х2.1х3.0х8)+(2.4х1.8х1.5х9) |
0,15 |
|
Монтаж збірних з/б фундаментів в осях В-Г |
1000м3 |
1.8х2.1х1.5х9 |
0,05 |
|
2 |
Монтаж колон в осях А-Б |
100шт |
згідно з кресленням |
0,34 |
Монтаж колон в осях Б-В |
100шт |
згідно з кресленням |
0,34 |
|
Монтаж колон в осях В-Г |
100шт |
згідно з кресленням |
0,18 |
|
3 |
Монтаж фундаментних балок в осях А-Б |
100шт |
згідно з кресленням |
0,2 |
Монтаж фундаментних балок в осях Б-В |
100шт |
згідно з кресленням |
0,04 |
|
Монтаж фундаментних балок в осях В-Г |
100шт |
згідно з кресленням |
0,14 |
|
4 |
Монтаж підкранових балок в осях А-Б |
100шт |
згідно з кресленням |
0,32 |
Монтаж підкранових балок в осях Б-В |
100 шт |
згідно з кресленням |
0,32 |
|
Монтаж підкранових балок в осях В-Г |
100 шт |
згідно з кресленням |
0,16 |
|
5 |
Монтаж підкроквяних ферм в осях В-Г |
100 шт |
згідно з кресленням |
0,16 |
Монтаж ферм і плит покриття |
||||
6 |
Монтаж ферм покриття в осях А-Б |
100 шт |
згідно з кресленням |
0,17 |
Монтаж ферм покриття в осях Б-В |
100 шт |
згідно з кресленням |
0,17 |
|
Монтаж ферм покриття в осях В-Г |
100 шт |
згідно з кресленням |
0,17 |
|
7 |
Монтаж плит покриття в осях А-Б |
100 шт |
96х18/(1.5х6) |
1,92 |
Монтаж плит покриття в осях Б-В |
100 шт |
96х18/(1.5х6) |
1,92 |
|
Монтаж плит покриття в осях В-Г |
100 шт |
96х24/(1.5х6) |
2,56 |
|
Монтаж стінових і віконних блоків |
||||
8 |
Монтаж стінових панелей (6х1,2) в осях А-Б |
100 шт |
96х(11.4-4.2)/(6х1.2) |
0,96 |
Монтаж стінових панелей (6х1,2) в осях Б-В |
100 шт |
(18х11.4-4.2*4.2)/(6х1.2) |
0,26 |
|
Монтаж стінових панелей (6х1,2) в осях В-Г |
100 шт |
96х(11.4-4.2)/(6х1.2) |
0,96 |
|
9 |
Монтаж віконних блоків в осях А-Б |
т |
96х4.2х0.0136 |
5,5 |
Монтаж віконних блоків в осях В-Г |
т |
96х4.2х0.0136 |
5,5 |
|
10 |
Монтаж воріт в осях А-Б |
т |
2*0,646 |
1,29 |
Монтаж воріт в осях Б-В |
т |
2*0,646 |
1,29 |
|
Монтаж воріт в осях В-Г |
т |
2*0,646 |
1,29 |
