Охрана труда

Охрана труда - это система законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилактических мероприятий и средств, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.

В дипломной работе были сделаны расчеты по охране труда на примере охранного предприятия под названием ”Secure”.Один ПК должен размещаться на 6 . Если потолок ниже 2,75 м, тогда считается из расчета 1 ПК на 20 .Высота потолков - 3 м.

Высота потолков - 3 м.

S = 5 ПК * 6 = 30 ;

S - площадь одного помещения.

W = 30 * 3 (высота потолка) = 90 .

W - объем одного помещения.

Классификация производств на степени взрывной, взрывопожарной и пожарной опасности:

Все предприятия делят на взрывное, взрывопожарной и пожарной опасности на следующие категории А, Б, В, Г и Д.

Категория производства по пожарной опасности определяет требования к конструкции и планировки дома, организации пожарной охраны и ее технической оснащенности, режиму и эксплуатации.

Рассмотренное в данной работе помещения относится к категории Д - это производства, в которых применяются негорючие вещества и материалы в холодном состоянии.

Объемно-планировочное решение по размещению проектируемого устройства.

Размеры заданного помещения следующие: длина - А = 5 м, ширина - В = 6 м; высота - Н = 3 м.

Площадь помещений, в которых располагают видеотерминалы, определяют в соответствии с действующими нормативными документами в расчете на одно рабочее место, оборудованное видеотерминалом: площадь - не менее 6,0 кв. м, объем - не менее 20,0 куб.м, с учетом максимального количества лиц, которые одновременно работают в смене.

Энергобезопасность

Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Заземлением называется проводник или несколько проводников, размещенных в земле или на земле с целью установления электрического соединения между устройством и землей.

Назначение защитного заземления - снизить напряжение, обусловлена ​​"замыканием на корпус" до безопасного уровня и предупредить поражение человека электрическим током.

Защитное зануление - это также преднамеренное электрическое соединение металлических нетоковедущих частей оборудования, но не с "землей", а с заземленным нулевым проводом в трехфазных четырех проводных электрических сетях.

Защита от статического электричества - это предупреждение возникновения заряда заземлением, снижение потенциала заряда до безопасного подбором материалов, их скоростей движения, увлажнением воздуха, нейтрализацией заряда ионизацией воздуха и другими способами.

Все помещения подразделяются по степени опасности поражения электрическим током на 3 класса:

а) помещение без повышенной опасности;

б) помещения с повышенной опасностью;

в) помещение особо опасные;

Защитное заземление в электрических цепях с заземленной нейтралью не всегда может обеспечить безопасность их эксплуатации, так как аварийный ток, который перешел на корпус в случае пробоя изоляции может не вызывать мгновенного срабатывания плавких предохранителей через сопротивление (хотя и незначительного) заземлителя.

Таким образом, через некоторое время корпус будет находиться под напряжением, достаточным для поражения током человека, которая коснется тех пор, пока его не отключат вручную. Поэтому в таких случаях применяют другой вид защиты - зануление.

Назначение заземления нейтралы - снижение до безопасного значения напряжения относительно земли нулевого провода и всех присоединенных к нему корпусов при случайном замыкании фазы на землю.

При проектировании системы электроснабжения и проводя монтаж силового оборудования и электрического освещения зданий и помещений для ПК необходимо соблюдать требования Поэ, ПТЭ, ПУЭ и т.д.Согласно классификации пожарноопасных и взрывоопасных зон по ПУЭ, помещения с ПК относят к классу П-IIa.

Согласно правилам устройства электроустановок (Поэ) оборудование делится на установки с напряжением <1 кВ и> 1 кВ.

Одним из основных средств защиты от напряжения является правильно выполненное заземление. Далее проводятся его расчеты.

Удельное сопротивление:

  (Ом) , где (6.1)

- Расчетный удельное сопротивление.

- Удельное сопротивление грунта.

- Климатический коэффициент, увеличивающий сезонные колебания влажности почвы (1,2 до 2,0).

Длина вертикального заземлителя:

, где

- Расстояние между заземлителями (4м).

- Длина заземлителя.

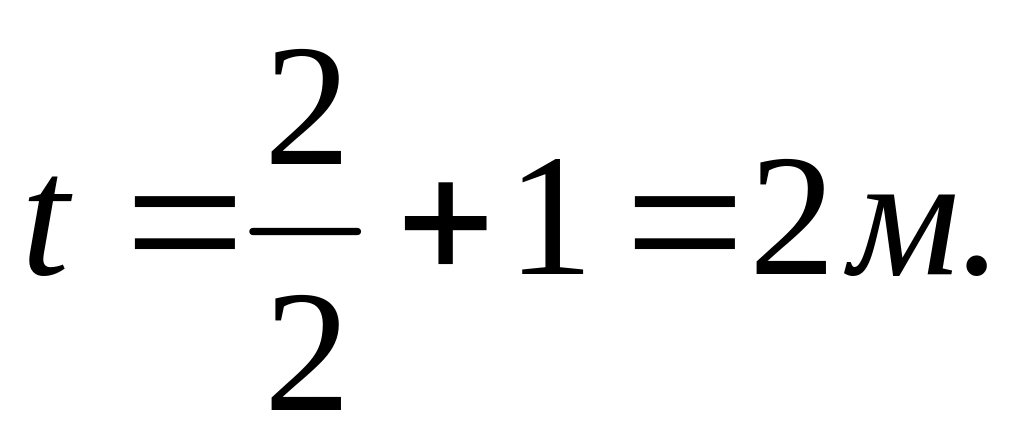

В черноземе от 1 до 3 м.

Система распределения заземлителей:

, где (6.2)

– глубина, на которой закапывается заземлитель (1 м).

Сопротивление одного вертикального заземлителя:

где (6.3)

- Сопротивление одного вертикального заземлителя.

d = 0,035 до 0,05 (м) - диаметр трубы.

Определяем количество вертикальных заземлителей:

- Требуемое сопротивление при U = 1000B.

где (6.4)

n - количество вертикальных заземлителей.

Сопротивление системы:

, где (6.5)

- Сопротивление системы вертикальных заземлителей.

- Округленное число вертикальных заземлителей до ближайшего стандарта (6 шт.).

- Коэффициент использования вертикальных заземлителей (0,78).

Сопротивление соединительной полосы при размещении по контуру:

где (6.6)

где (6.7)

- Сопротивление соединительной полосы при размещении по контуру.

- Коэффициент использования горизонтальных заземлителей (0,55).

Общее сопротивление всей системы:

где (6.8)

- Общее сопротивление системы.

Пожарная профилактика

Пожар - неконтролируемое горение вне специального очага, которое приводит к материального ущерба.

Пожарная безопасность - состояние объекта, при котором с регламентируемой вероятностью исключается возможность возникновения и развитие пожара и воздействия на людей его опасных факторов, а также обеспечивается защита материальных ценностей.

Причинами пожаров и взрывов на предприятии является нарушение правил и норм пожарной безопасности, невыполнение Закона "О пожарной безопасности".

Опасными факторами пожара и взрыва, которые могут привести к травме, отравлении, гибели или материального ущерба открытый огонь, искры, повышенная температура, токсичные продукты горения, дым, низкое содержание кислорода, обрушение зданий и сооружений.

За состояние пожарной безопасности на предприятии соответствуют ее руководители, начальники цехов, мастера и другие руководители.

На предприятиях существует два вида пожарной охраны: профессиональная и военизированная. Военизированная охрана создается на объектах с повышенной опасностью. Кроме того, на предприятиях для усиления пожарной охраны организуются добровольные пожарные дружины и команды, добровольные пожарные общества и пожарно-технические комиссии из числа рабочих и служащих.

При Министерстве внутренних дел существует управления пожарной охраны (УПО) и его органы на местах. В состав УПО входит Государственный пожарный надзор который осуществляет:

Контроль за состоянием пожарной безопасности:

Разрабатывает и согласовывает противопожарные нормы и правила и контролирует их выполнение в проектах и ​​непосредственно на объектах народного хозяйства.

Проводит расследование и учет пожаров.

Организует противопожарную профилактику.

Противопожарная профилактика - это комплекс организационных и технических мероприятий, направленных на осуществление безопасности людей, на предупреждение пожаров, локализацию их распространения, а также создание условий для успешного тушения пожара.

Вот причины, в связи с которыми случаются пожары.

1. искрение в электрических машинах и аппаратах;

2. токи короткого замыкания и электрические перегрузки проводов, вызывает их недопустимый перегрев;

3. неудовлетворительные контакты в местах соединения проводов;

4. перегрев обмоток электрических машин и трансформаторов вследствие их перегрузки и межвитковых коротких замыканий;

Здания и те их части, в которых располагается ЭВМ, должны иметь не ниже II степени огнестойкости.

Помещения для обслуживания, ремонта и наладки ЭВМ должны относиться по пожар-взрывоопасности к категории В по ОНТП 24-86, а по классу помещения - к П-IIа по ПУЭ.

В нежилых зданиях применяются автоматические системы пожарной сигнализации с дымовыми, тепловыми, газоанализаторнимы или пламенными датчиками. Тепловые датчики срабатывают по достижению определенной температуры (обычно ~ 60 ° C) или по достижению определенной скорости нарастания температуры, например, 7-8 ° C / мин. Пневмодатчик срабатывает, когда из-за нагрева воздуха в помещении повышается давление газа в запаянной трубке. Термисторний датчик генерирует сигнал, когда вследствие повышения температуры в помещении превышается установленное значение электроопору. Сигнализатор с газоанализаторнымы датчиками срабатывает, когда изменяется проводимость полупроводникового элемента или температура катализатора.

Таблица 6.1 - Нормы оснащения помещений ручными огнетушителями

Категория помещения	Предель- ная защищаемая площадь, кв. м	Класс пожара	Пенные и водные огнетушители вместимостью 10 л	Порошковые огнетушители вместимостью, л			Хладоновые огнетушители вместимостью, л	Углекислотные огнетушители, вместимостью, л
				2	5	10	2 (3)	2	5 (8)
А, Б, В (горючие газы и жидкости)	200	А	2++	-	2+	1++	-	-	-
		Б	4+	-	2+	1++	4+	-	-
		С	-	-	2+	1++	4+	-	-
		Д	-	-	2+	1++	-	-	-
		(Е)	-	-	2+	1++	-	-	2++
В	400	А	2++	4+	2++	1+	-	-	2+
		Д	-	-	2+	1++	-	-	-
		(Е)	-	-	2++	1+	2+	4+	2++
Г	800	В	2+	-	2++	1+	-	-	-
		С	-	4+	2++	1+	-	-	-
Г, Д	1800	А	2++	4+	2++	1+	-	-	-
		Д	-	-	2+	1++	-	-	-
		(Е)	-	2+	2++	1+	2+	4+	2++
Общественные здания	800	А	4++	8+	4++	2+	-	-	4+
		(Е)	-	-	4++	2+	4+	4+	2++

Рассчитать количество огнетушителей

Тип данного здания - Д, а возможный класс пожара - Е (в связи с тем, что в помещении много компьютеров). Для данного класса пожара подходят несколько типов огнетушителей, такие как: порошковые огнетушители, хладоновые огнетушители, углекислородные огнетушители. Используя эти данные, а также приведенную выше таблицу, и так как площадь помещения 30 , то для данного помещения будет достаточно одного порошкового огнетушителя объемом 5 литров.

Производственная санитария

Производственная санитария - система организационных мероприятий и технических средств, предотвращающих или уменьшающих воздействие вредных производственных факторов на работающих.

К вредным производственным факторам относятся:• повышенные запыленность и загазованность воздуха, повышенная или заниженная температура поверхностей техники, оборудования и материалов

• повышенная или заниженная температура, влажность и подвижность воздуха;• повышенный уровень шума, вибрации, ультра-и инфразвука; повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека; повышенный уровень статического электричества;

• острые кромки, заусенцы и шероховатость на поверхностях оборудования и инструментов;

• отсутствие или недостаток естественного света; недостаточная освещенность рабочей зоны; пониженная контрастность объектов по сравнению с фоном; прямая блесткость (прожекторное освещение территорий производств, свет фар автотранспорта) и отраженная блесткость (от пролитой воды и других жидкостей на поверхности территорий производств);• повышенная пульсация светового потока;

• повышенный уровень ультрафиолетовой и инфракрасной радиации;• химические вещества (токсичные, раздражающие, сенсибилизирующие, канцерогенные, мутагенные, влияющие на репродуктивную функцию человека);

В помещениях с ПК предусмотрена возможность влажной очистки поверхностей коммуникаций и отопительных приборов. В этих помещениях ежедневно должна проводиться влажная уборка.

Содержание озона в воздухе рабочей зоны не должно превышать 0,1 мг / куб.м; оксидов азота - 0,5 мг / куб.м; пыли - 4 мг / куб. г.

В холодное время года если категория работ легкая-Иа, тогда оптимальная температура воздуха 22-24 ºС, относительная влажность 40-60% и оптимальная скорость движения воздуха 0,1 м / с; если категория работ легкая-И, то оптимальная температура воздуха 22 - 23 º С, относительная влажность 40-60% и оптимальная скорость движения воздуха 0,1 м / с.

В теплое время года если категория работ легкая-Иа, то оптимальная температура воздуха 23-25 ​​º С, относительная влажность 40-60% и оптимальная скорость движения воздуха 0,1 м / с; если категория работ легкая-Iб, то оптимальная температура воздуха 22 - 24 º С, относительная влажность 40-60% и оптимальная скорость движения воздуха 0,2 м/с.

Что касается уровней ионизации, для оптимального уровня количество ионов в 1см.куб воздуха n + = 1500-3000, n-= 3000-5000.

Таблица 6.2 - Нормируемые параметры микроклимата для помещений с ВДТ и ПЭВМ

Время года	Категория работ со - но с ГОСТ12.1-005-88	Температура воздуха, град.С	Относительная Влажность воздуха, %	Скорость движения воздуха, м / с
		оптимальная	оптимальная	оптимальная
Холодный	легкая-1 а	22 - 24	40 - 60	0,1
	легкая-1 б	21 - 23	40 - 60	0,1
Теплый	легкая-1 а	23 - 25	40 - 60	0,1
	легкая-1 б	22 - 24	40 - 60	0,2

S = 30 м²

V_общ. = 90 м³

Q_чел. = 170 Вт (человека) ​​- излучаемый тепло.

Q_{чел.общ.} = n * Q_чел., где (6.9)

Q_{чел.общ.} = 5 * 170 = 850 Вт_.;

Q_{огр.общ.}= V * 30 Вт; (ограждения), где (6.10)

Q_{огр.общ.}= 90 * 30 = 2700 Вт;

Q_комп. = 300 Вт (ПК).

Q_{комп.общ.} = n * Q_комп., где (6.11)

Q_{комп.общ.} = 5 * 300 = 1500 Вт;

Q_{осв.пр.общ.} = S * n_свет., где (6.12)

Q_{осв.пр.общ.} = 30 * 3 = 90 Вт, где

Qс - общее количество тепла, поступающего в помещение.

Q_с = Q_{чел.общ.} + Q_{огр.общ.} + Q_{комп.общ.} + Q_{осв.пр.общ.}, где (6.13)

Q_с = 850 + 2700 + 1500 + 90 =5140;

Расход воздуха при поступлении избыточного тепла определяется по формуле:

, где (6.14)

L - производительность вентиляции.

c - теплоемкость воздуха (1,006 кДж / кг).

- Плотность воздуха (1,2 кг/м3).tуд.

t_уд - Удалите тепло (22 - 28 ˚ С).tпр.

t_пр - Тепло приточному (17 - 24 ˚ С).

Определяем мощность электропривода вентилятора:

где (6.15)

K - коэффициент запаса (1,2).

ΔP - полное давление, развивающий вентилятором (200 Па).

ηв - КПД вентилятора (0,8).

ηг - КПД привода (0,95).

Освещение

Одним из важных факторов для эффективной работы в помещении с ПК является система освещения, что обеспечивает в районе плоскости рабочего стола 200 люкс. Освещение делится на: естественное и искусственное.

Помещения с ЭВМ должны иметь естественное и искусственное освещение в соответствии с "СНиП II-4-79 Естественное и искусственное освещение".

Естественный свет должен проникать через боковые светлопрорезы, ориентированные, как правило, на север или северо-восток, и обеспечивать коэффициент естественной освещенности (КЕО) не ниже 1,5%. Расчеты КПО проводятся согласно СнипII-4-79.

Искусственное освещение помещения с рабочими местами, оборудованными видеотерминалами ЭВМ общего и персонального пользования, должно быть оборудовано системой общего равномерного освещения. В производственных и административно-общественных помещениях, где преобладают работы с документами, допускается употреблять систему комбинированного освещения (дополнительно к общему освещению устанавливаются светильники местного освещения).

Общее освещение должно быть выполнено в виде сплошных или прерывистых линий светильников, которые размещаются сбоку от рабочих мест (преимущественно слева) параллельно линии зрения работников. Допускается применять светильники таких классов светораспределения:     - Светильники прямого света - П;     - Преимущественно прямого света - Н;     - Преимущественно отраженного света - В.     При расположении видеотерминалов ЭВМ по периметру помещения линии светильников искусственного освещения должны размещаться локально над рабочими местами.

Для общего освещения необходимо применять светильники с рассеивателями и зеркальными экранными сетками или отражателями, укомплектованные высокочастотными пускорегулованнимы аппаратами (ВЧ ПРА). Допускается применять светильники без ВЧ ПРА только при использовании модели с техническим названием "Кососвет". Применение светильников без рассеивателей и экранных сеток запрещается.

В качестве источника света при искусственном освещении должны применяться, как правило, люминесцентные лампы типа ЛБ. При оборудовании отражательного освещения в производственных и административно-общественных помещениях могут применяться металлогалогеновыми лампы мощностью до 250Вт. Допускается в светильниках местного освещения применять лампы накаливания.

Яркость светильников общего освещения в зоне углов излучения от 50 град. до 90 град. относительно вертикали в продольной и поперечной плоскостях должна составлять не более 200 кд/кв.м, а защитный угол светильников должен быть не более 40 град. Уровень освещенности на рабочем столе в зоне расположения документов должен быть в границах 300 - 500 лк. В случае невозможности обеспечить данный уровень освещенности системой общего освещения допускается применение светильников местного освещения, но при этом не должно быть бликов на поверхности экрана и увеличения освещенности экрана более чем до 300 лк.

Необходимо ограничивать неравномерность распределения яркости в поле зрения лиц, работающих с видеотерминалом, при этом отношение значений яркости рабочих поверхностей не должно превышать 3:1, а безработных поверхностей и окружающих предметов (стены, оборудование) - 5:1.

Расчет системы освещения:

Расчет светового потока:

где (6.16)

- Световой поток.

S - площадь помещения.

К - коэффициент запаса (1,5).

En - нормированная минимальная освещенность (300 Лк).

Тип светильника ПВЛ, следовательно, коэффициент освещения (1,1) - Z.

Для того чтобы вычислить световой поток, необходимо вычислить высоту повеса над рабочей поверхностью.

H_p = H – h_p, где (6.17)

H_p – рабочая поверхность.

H – высота потолка.

h_p – высота рабочей поверхности (0,7 – 1,2).

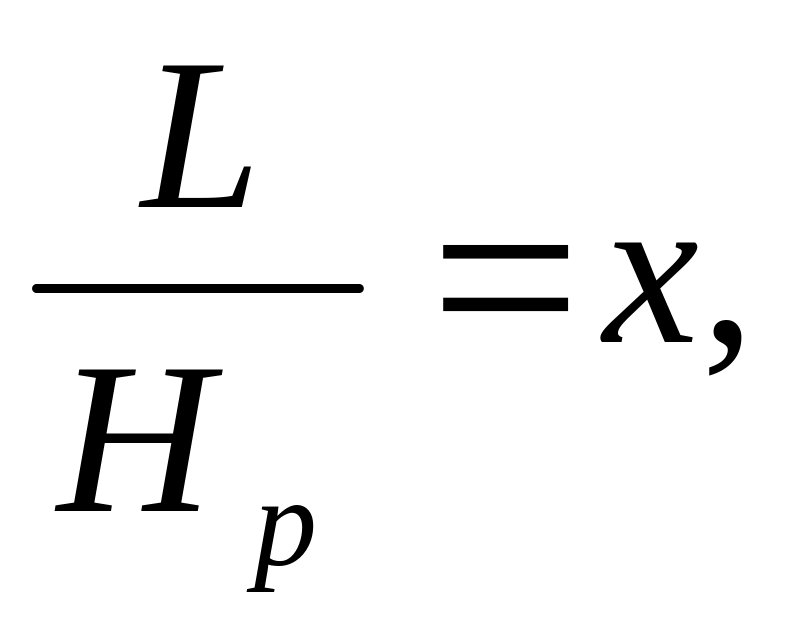

ЛВЛП - тип лампи - x = 1,5.

где (6.18)

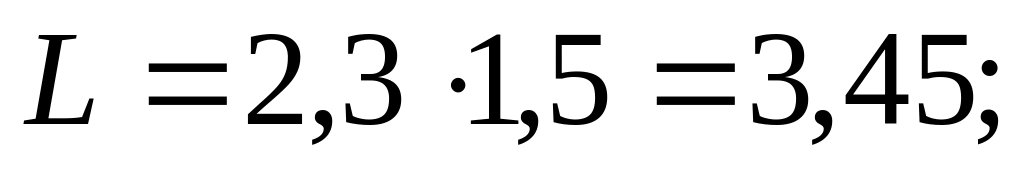

L - відстань між центрами світильників.

где (6.19)

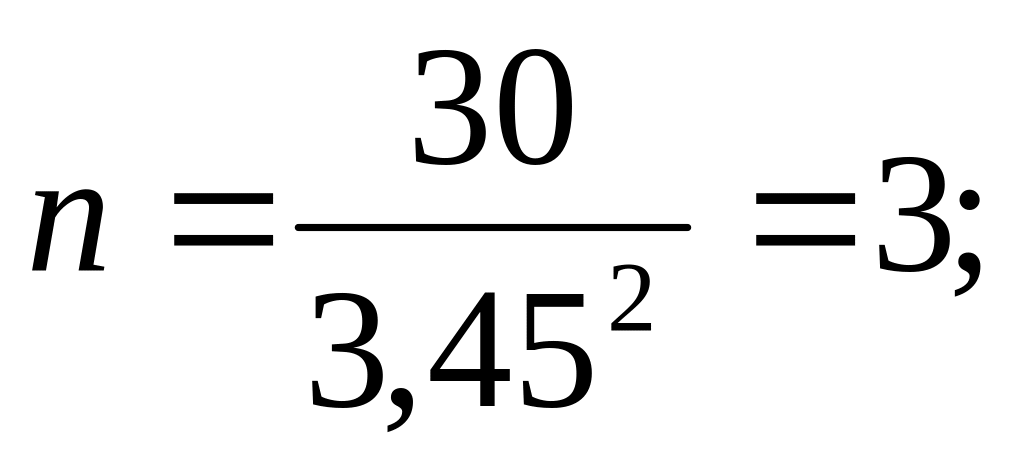

n - Количество светильников (округляем в большую сторону).

где (6.20)

i - индекс помещения.

A + B - стороны кабинета.

Определяем коэффициент использования светового потока при:

Pn = 50% - отражения потолка.

ρc = 30% - отражения от стен

η = 28% - коэффициент использования светового потока.

Общая мощность светового потока:

P = nNP' (Вт), где (6.21)

P - общая мощность светового потока.

N - количество ламп в одном светильнике (1 - 2) (округляем в большую сторону).

P '- мощность одной лампы (65,3 Вт).

где (6.22)

- Световой поток одной лампы (1180).

На практике допускается отклонение реального светового потока от расчетного в пределах от -10 до +20%.

В этом разделе дипломной работы были произведены расчеты по охране труда. В каком была выбрана необходимое количество и тип огнетушителей - это порошковый огнетушитель емкостью 5 л в количестве одной штуки. Произведенный расчет количества ламп для освещения рабочей зоны - 3 светильника ПВЛ типа с количеством ламп в каждом 1 штуки. Также были произведены расчеты по производственной санитарии где рассчитана расход воздуха при поступлении избыточного тепла, определена мощность электропривода вентилятора. В подразделе “Энергобезопасность” расчетное количество вертикальных заземлителей - 4, общее сопротивление всей системы составляет 2,473 Ом.
