Рекомендации администратору по конфигурированию gps трекера
Принцип работы gps трекера Xexun TK-102 основан на использовании GSM/GPRS сети для передачи данных о местоположении, полученных при помощи спутников системы позиционирования GPS см. рис. 5.1.
Рисунок 5.1 - Принцип работы gps трекера Xexun TK-102
Конструкция устройства см. рис. 5.2.
Рисунок 5.2 – Конструкция GPS трекера
1)Разъем для зарядки устройства;
2)Индикатор работы
3)Кнопка “SOS”;
4)Кнопка “On\Off” для включения/выключения устройства.
Комплектация устройства см. рис. 5.3.

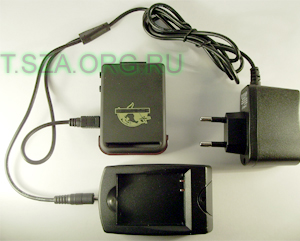

Рисунок 5.3 – Комплектация GPS трекера
В комплект входит:
GPS трекер;
Блок питания с разъемами для подключения GPS трекер и выносного зарядного устройства;
2 аккумулятора;
Выносное зарядное устройство;
Диск с программным обеспечением;
Инструкция по работе с устройством;
Технические характеристики
Размеры устройства - 65 мм х 46 мм х 17 мм
Вес устройства - 50 грамм
Поддерживаемые сети - GSM/GPRS
Частоты - 850/1800/1900Mhz или 900/1800/1900Mhz
GPS чипсет - SIRF3 чип
GSM/GPRS модуль - Siemens MC55 или Siemens MC56
Чуствительность GPS - -159dBm
Точность GPS - 3-5 метра
Время определения координат - холодный старт - 45с. тёплый старт - 35с. горячий старт - 1с.
Автомобильная зарядка Входящее напряжение 12-24V, выходящее - 5V
Стационарная зарядка Входящее напряжение 110-220V, выходящее - 5V
Батарея заменяемый перезаряжаемый 3.7V 800mAh Li-ion акумулятор
Время в режиме ожидания до 5 суток
Температура хранения - 40 до +85 градусов цельсия
Температура эксплуатации -20 до 55 градусов цельсия
Влажность 5% до 95%
Для того чтобы установить SIM-карту в gps трекер Xexun TK-102 необходимо открыть заднюю крышку трекера, снять аккумулятор и установить SIM-карту см. рис. 5.4.
Рисунок 5.4 - Установка SIM-карты
Аккумулятор и зарядка
При первом использовании необходимо заряжать аккумулятор в течении 8-12 часов. В дальнейшем для полной зарядки аккумулятора будет достаточно 3-5 часов. Время работы в режиме ожидания 48 часов, при активной работе аккумулятор разряжается быстрее.
Включение gps трекера TK-102
1) Необходимо вставить аккумулятор и SIM-карту в устройство.
2) GPS трекер включится автоматически после установки SIM-карты и заряженного аккумулятора.
3) В течении 10-40 секунд GPS трекер установит соединение со спутниками GPS и GSM сетью. После этого индикатор начнёт мигать каждые 4 секунды. Если индикатор горит постоянно, то соединение ещё не установлено.
4) После того, как соединение со спутниками и GSM сетью установлено, можно продолжить настройку.
Инициализация
Перед началом настройки Xexun TK-102, необходимо пройти инициализацию.
Необходимо отправить SMS на номер SIM-карты установленной в трекер следующего формата:
begin+пароль пользователя.
По умолчанию установлен пароль 123456. Если инициализация прошла успешно, то приходит ответное сообщение от трекера "begin ok".
Смена сервисного пароля
Для смены сервисного пароля (сервисный пароль по умолчанию - 123456) необходимо отправить команду в виде:
password+старый пароль+пробел+новый пароль
Примечание:
1) Нельзя забывать сервисный пароль. Для восстановления пароля придётся скачивать специальное программное обеспечение.
2) Необходимая длина нового пароля - 6 цифр, иначе GPS-трекер не сможет его распознать
Настройка управляющих номеров телефона
Для управления gps трекером Xexun TK-102, получения от него сообщений и т.д. необходимо ввести в его память телефонные номера (авторизовать телефонные номера пользователей трекера) с которых будет производится управление и на которые будет происходить рассылка данных и уведомленийот трекера.
Можно авторизовать до 5 номеров
Необходимо позвонить на номер трекера 10 раз и телефонный номер телефона будет авторизован автоматически. Добавление нового номера можно также произвести путем посылки SMS сообщения формата:
admin+пароль пользователя+пробел+номер телефона
Успешная добавление номера подтверждается сообщением от трекера:
"admin ok!". Последующие номера авторизуются посылкой SMS с первого номера. Удалить авторизованный номер можно посылкой SMS сообщения формата: noadmin+пароль пользователя+пробел+номер удаляемого телефона
Запрос координат по SMS
Чтобы получить SMS-сообщение с координатами от трекера, необходимо позвонить на него с мобильного телефона, и сообщение будет отправлено на номер звонящего. Если в памяти TK-102 уже есть авторизованные номера, то он отправит SMS-сообщение только в том случае, если звонок осуществляется с авторизованного номера см. рис. 5.5.

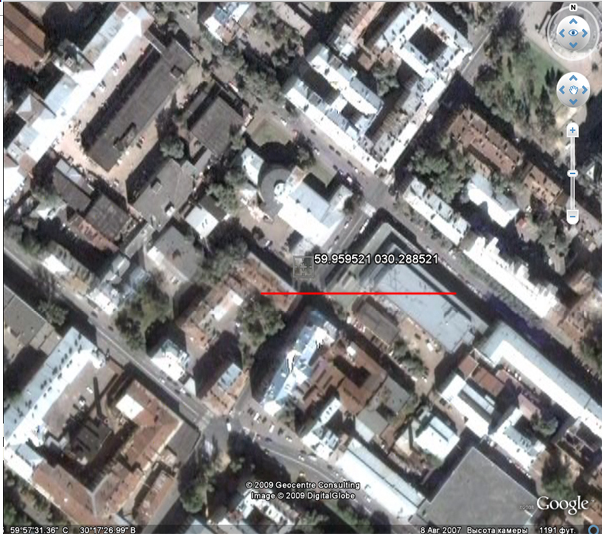

Рисунок 5.5 - Запрос координат по SMS
Lat: - широта
Long: - долгота
Speed - скорость
ДД/ММ/ГГ ЧЧ:ММ - дата и время
bat - уровень заряда батареи (F - Full полная, L-Low разряжено)
Signal - уровень сигнала (F - Full полный)
imei - imei номер gps трекера
Режим автоотчёта о местоположении
В этом режиме устройство рассылает СМС-сообщения со сведениями о положении объекта на управляющий номер через заданные интервалы времени на трекер посылается SMS формата:
t030s005n+пароль пользователя - где 030 (3 цифры, максимальное значение=255) - интервал 30, s -секунды, m -минуты, h- часы, 005 - количество отчетов, то есть трекер после этой команды будет присылать 5 отчетов с интервалом в 30 секунд. Например: t015m010n123456 - 10 отчетов с интервалом 15 минут. Для программирования автоматического отчета без ограничения количества отчетов на трекер посылается SMS формата: t030s***n+пароль пользователя. Для прекращения автоотчета на трекер посылается сообщение notn+пароль пользователя. Примечание: интервал между отчётами не может быть меньше 20 секунд.
Настройка поведения трекера при входящем звонке
На входящий звонок трекер Xexun TK-102 может реагировать 2 способами:
1) Отправить SMS-сообщения с координатами объекта на номер звонящего или авторизованные номера телефонов (если он находится в режиме трекинга)
2) "Снять трубку" и позволить прослушать обстановку возле устройства (режим прослушивания). По умолчанию установлен режим трекинга. Чтобы активировать режим прослушивания необходимо отправить сообщение: monitor+пароль пользователя. Для того, чтобы снова вернуться в режим трекинга отправьте сообщение: tracker+пароль пользователя.
В режиме ограничения, так называемым «электронным забором», задаются координаты верхней левой и нижней правой точки участка. При включенном режиме «электронный забор», если трекер покидает участок, ограниченный «электронным забором», он посылает текущие координаты на управляющие телефонные номера. Если устройство уже движется вне "огороженного" участка, то данная функция будет неактивна. Формат команды:
stockade+пароль пользователя+пробел+широта1, долгота1; широта2,долгота2
широта1, долгота1 - координаты крайней левой верхней точки участка.
широта2, долгота2 - координаты крайней правого нижнего точки участка.
Отключение "электронного забора": nostockade+пароль пользователя.
Контроль превышения скорости
В случае превышения скорости движения трекера выше запрограммированной он посылает сообщение на авторизовнные номера.
Пошлите SMS на трекер следующего формата:
speed+пароль пользователя+пробел+предел скорости
speed123456 080 - для ограничения скорости 80км/час
Для удаления функции ограничения скорости пошлите SMS формата:
nospeed+пароль пользователя. При превышении скорости трекер посылает сообщение на авторизованные номера следующего вида: speed+предел скорости!+информация о координатах. Далее трекер будет проверять скорость через каждые 10 минут и сигнализировать при превышении.
Уведомление о начале движения
Функция позволяет получать сигнал от трекера при начале движения. Функция устанавливается посылкой SMS формата:
move+пароль пользователя. Деактивация функции производится посылкой SMS трекеру формата: nomove+пароль пользователя. Деактивация невозможна после начала движения. Сообщение трекера при начале движения move!+координаты.
Кнопка SOS
При нажатии кнопки SOS в течении 3 секунд трекер посылает сообщение о помощи с координатами на все авторизованные номера: help me + координаты объекта. Сообщение будет посылаться каждые 3 минуты. Для остановки необходимо с любого авторизованного номера послать ответное SMS на трекер с командой "help me!" В ответ трекер пошлет уведомление "Help me ok!" и прекратит посылать сообщения.
Сигнализация о низком уровне заряда батареи
Функция установлена на заводе. При разряде батареи, когда напряжение становится менее 3.7V, трекер сообщает на авторизованные номера об этом в следующем виде: battery+координаты. Сообщение повторяется каждые 30 минут пока батарея не будет заряжена.
Установка режима GPRS
Для перевода трекера в режим GPRS необходимо произвести следующие настройки:
1. Определить точку доступа в интернет в соответствии с настройками сотового оператора, услугами которого необходимо пользоваться. Для этого на трекер необходимопослать SMS с командой:
apn+пароль пользователя+пробел+адрес точки доступа. Для оператора сотовой связи МТС SMS будет следущего вида: apn123456 internet.mts.ru.
Логин для точки доступа: apnuser+пароль пользователя+пробел+APN логин.
Для оператора сотовой связи МТС SMS будет следущего вида: apnuser123456 MTS.
2. Для передачи данных от трекера на сервер, который будет обрабатывать полученную информацию, необходимо указать IP адрес сервера и номер порта: adminip+123456+space+IP address+space+port. Например для системы GPS мониторинга MasterTracking, SMS будет следущего вида: adminip123456 188.40.125.149 4450. Для отказа от передачи данных в режиме GPRS пошлите SMS формата: noadminip+пароль пользователя.
Настройка трекера
Удобнее всего настройку GPS-трекера выполнять с помощью специальных программ, подключив прибор к компьютеру USB-кабелем из комплекта поставки.
Установка драйвера USB-кабеля
Если ранее трекер не подключали к компьютеру, то для выполнения настроек необходимо будет установить драйвер USB-кабеля.
Включение режима настройки в трекере
Необходимо включить трекер, подключить его к компьютеру с помощью USB-кабеля, нажать один раз на кнопку питания (нажатие должно быть коротким, удерживать кнопку не нужно). Вокруг кнопки SOS загорятся красные и синие индикаторы. Теперь GPS-трекер переведен в режим настройки.
Программа настройки
Для редактирования настроек трекера служит утилита ConfigTool.exe (может находиться на диске из комплекта поставки). Необходимо извлечь все файлы из архива:
1. Запустить утилиту ConfigTool.exe. см. рис. 5.6.

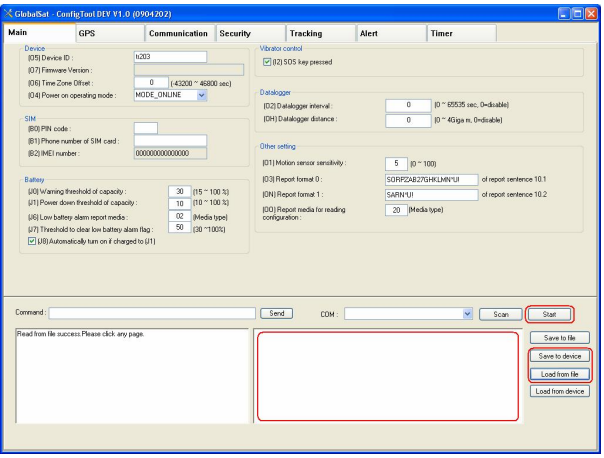

Рисунок 5.6 - Утилита ConfigTool.exe
2. Если драйвера трекера установлены и трекер был подключен правильно, в поле COM появится название виртуального порта. Если поле осталось пустым, необходимо выполнить сканирование кнопкой Scan и/или выбрать виртуальный порт в раскрывающемся списке.
3. Далее необходимо установить связь с трекером. Для этого необходимо нажать кнопку Start. После установления связи с трекером в правом текстовом поле (выделено на рисунке 5.6 - Утилита ConfigTool.exe.) «побегут» служебные данные. Данные должны «бежать» постоянно, пока есть связь с трекером.
В архиве программы ConfigTool.exe также записаны файлы шаблонных настроек для операторов МТС, Билайн и Мегафон (в соответствующих папках).
1. Необходимо загрузить настройки из профиля в программу кнопкой Load from file. Файлы профилей настроек находятся в архиве с утилитой настройки.
a. Необходимо открыть папку с именем того сотового оператора, SIM-карту которого необходимо использовать в трекере. Например, Beeline.
b. В этой папке необходимо выбрать тот профиль, который подходит под пользовательскую задачу. Например, MTC_10chasov.pro.
2. Сразу же необходимо записать эти настройки в трекер, нажав кнопку Save to device.
3. Перед отключением трекера после завершения записи настроек необходимо нажать кнопку Stop.
4. Чтобы настройки вступили в силу, необходимо выключить, а затем включить трекер.
