Примечание

Говоря об имени пакета, следует остановиться на общем соглашении об именах в языке UML. В данном случае именем пакета может быть строка (или несколько строк) текста, содержащее любое число букв, цифр и некоторых специальных знаков. С целью удобства спецификации пакетов принято в качестве их имен использовать одно или несколько существительных, например, контроллер, графический интерфейс, форма ввода данных.

Перед именем пакета может помещаться строка текста, содержащая некоторое ключевое слово. Подобными ключевыми словами являются заранее определенные в языке UML слова, которые получили название стереотипов. Такими стереотипами для пакетов являются слова facade, framework, stub и topLevel. В качестве содержимого пакета могут выступать имена его отдельных элементов и их свойства, такие как видимость элементов за пределами пакета. Более подробно стереотипы и видимость элементов будут рассмотрены в последующих главах книги.

Конечно, сами по себе пакеты могут найти ограниченное применение, поскольку содержат лишь информацию о входящих в их состав элементах модели. Не менее важно представить графически отношения, которые могут иметь место между отдельными пакетами. Как и в теории графов, для визуализации отношений в языке UML применяются отрезки линий, внешний вид которых имеет смысловое содержание.

Одним из типов отношений между пакетами является отношение вложенности или включения пакетов друг в друга. С одной стороны, в языке UML это отношение может быть изображено без использования линий простым размещением одного пакета-прямоугольника внутри другого пакета-прямоугольника (рис. 3.3). Так, в данном случае пакет с именем ПакетЛ содержит в себе два подпакета: Пакет_2 и Пакет_3.

Рис. 3.3. Графическое изображение вложенности пакетов друг в друга

Рис. 3.4. Графическое изображение вложенности пакетов друг в друга с помощью явной визуализации отношения включения

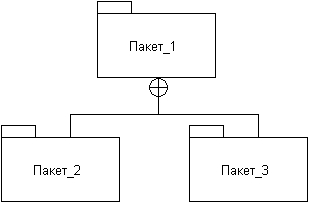

С другой стороны, это же отношение может быть изображено с помощью отрезков линий аналогично графическому представлению дерева. В этом случае наиболее общий пакет (метапакет или контейнер) изображается в верхней части рисунка, а его подпакеты - уровнем ниже. Метапакет соединяется с подпакетами сплошной линией, на конце которой, примыкающей к метапакету, изображается специальный символ © (знак плюс в кружочке). Этот символ означает, что подпакеты являются "собственностью" или частью контейнера, и, кроме этих подпакетов, контейнер не содержит никаких других подпакетов. Рассмотренный выше пример (рис. 3.3) может быть представлен с помощью явной визуализации отношения включения (рис. 3.4).

На графических диаграммах между пакетами могут указываться и другие типы отношений, часть из которых будут рассмотрены с последующих главах книги.

3.4. Основные пакеты метамодели языка uml

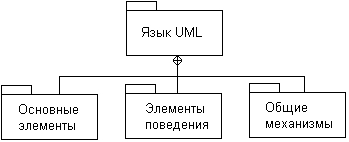

Возвращаясь к рассмотрению языка UML, напомним, что основой его представления на метамодельном уровне является описание трех его логических блоков или пакетов: Основные элементы, Элементы поведения и Общие механизмы (рис. 3.5).

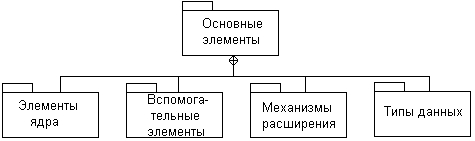

Эти пакеты в свою очередь делятся на отдельные подпакеты. Например, пакет Основные элементы состоит из подпакетов: Элементы ядра, Вспомогательные элементы, Механизмы расширения и типы данных (рис. 3.6). При этом пакет Элементы ядра описывает базовые понятия и принципы включения в структуру метамодели основных понятий языка, таких как метаклассы, метаассоциации и метаатрибуты. Пакет Вспомогательные элементы определяет дополнительные конструкции, которые расширяют базовые элементы для описания зависимостей, шаблонов, физических структур и элементов представлений. Пакет Механизмы расширения задает правила уточнения и расширения семантики базовых элементов моделей. Пакет Типы данных определяет основные структуры данных для языка UML.

Рис. 3.5. Основные пакеты метамодели языка UML

Рис. 3.6. Подпакеты пакета Основные элементы языка UML

  Пакет Основные элементы

Ниже дается краткая характеристика элементов каждого из перечисленных подпакетов, входящих в состав пакета Основные элементы. Более полное рассмотрение отдельных компонентов метамодели будет представлено в главах, посвященных изучению отдельных видов канонических диаграмм. Последние аккумулируют в себе не только различные представления моделируемой системы, но и более детально раскрывают семантические особенности применения базовых конструкций языка UML в процессе построения конкретных моделей.

  Пакет Элементы ядра

Пакет Элементы ядра является наиболее фундаментальным из всех подпакетов, которые входят в пакет Основные элементы языка UML. Этот пакет определяет основные абстрактные и конкретные компоненты, необходимые для разработки объектных моделей. При этом абстрактные компоненты метамодели не имеют экземпляров или примеров и используются исключительно для уточнения других компонентов модели. Конкретные компоненты метамодели имеют экземпляры и отражают особенности представления лиц, которые разрабатывают объектные модели.
