Определение направления потока
Автор: Pdd | 23.05.2009
Грунтовые воды и их движения | Просмотров: 2166

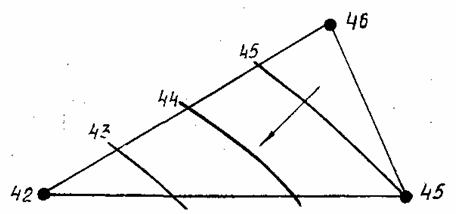

Для определения направления потока проводят перпендикуляр к линиям гидроизогипс на данном участке. Грунтовый поток движется по перпендикуляру в сторону понижения отметок.
Определение направления движения подземных вод
Напорный градиент ( ) подземных вод вычисляют по формуле
,
где
Н1 и
Н2 —
отметки уровня воды в разных сечениях
подземного потока;
—
расстояние между сечениями, м.
Карты гидроизогипс
Автор: Pdd | 22.05.2009
Грунтовые воды и их движения | Просмотров: 6155
Грунтовые воды создают большие трудности при производстве строительных работ (заливают котлованы, траншеи и т. д.) и мешают нормально эксплуатировать здания и сооружения.
Для определения направления движения грунтовых вод и напорного градиента на любом участке применяются карты гидроизогипс.
Гидроизогипсы – это линии, соединяющие точки зеркала грунтовых вод, лежащих на одном уровне. Изображение гидроизогипс в плане представляет собой карту гидроизогипс.
Карта гидроизогипс (пример)
Возникновения местного напора
Автор: Pdd | 21.05.2009
Грунтовые воды и их движения | Просмотров: 869
Грунтовые воды в силу наличия свободной поверхности безнапорны. Иногда они могут проявить так называемый местный напор, связанный с залеганием линзы глины в уровне зеркала.
Схема возникновения местного напора
1 – грунтовая вода;
2 – линза глины;
3 – зеркало грунтовых вод (уровень);
Н – высота местного напора
Грунтовые воды
Автор: Pdd | 20.05.2009
Грунтовые воды и их движения | Просмотров: 1017
Грунтовыми водами называются подземные воды первого от поверхности земли постоянно существующего водоносного горизонта, расположенного на первом выдержанном водоупорном слое. Грунтовые воды имеют свободную поверхность, то есть сверху они не перекрыты водоупорными слоями. Свободная поверхность грунтовых вод называется зеркалом. В разрезе зеркало представляет собой уровень грунтовых вод.
Положение зеркала в какой-то мере отвечает рельефу данной местности. Глубина залегания уровня от поверхности различна — от 1 до 50 м и более. Положение уровня по ряду причин непостоянно. Водоупор, на котором лежит водоносный слой, называют ложем, а расстояние от водоупора до уровня подземных вод —мощностью водоносного слоя.
Определитель метаморфических пород
Автор: Pdd | 28.03.2009
Признаки горных пород | Просмотров: 890
Слюдяной сланец
Минеральный состав - Биотит, мусковит, кварц
Сланцеватая, иногда слойчатая текстура
Средне- или крупночешуйчатая блестящая порода с очень обильной слюдой. Кварц просматривается с трудом
Хлоритовый сланец
Хлорит, кварц, примеси слюды
Сланцеватая текстура
Чешуйчатая или листоватая масса хлорита зеленого цвета. Кварц просматривается с трудом
Определитель метаморфических пород
Автор: Pdd | 27.03.2009
Признаки горных пород | Просмотров: 1075
Мрамор
Минеральный состав - Кальцит, реже доломит
Массивная текстура
Зернисто-кристаллическая, белая, светло-серая, красноватая, реже зеленоватая, желтоватая, желтовато-бурая порода иногда неяснополосчатая, мелкопятнистая. Бурно реагирует со слабым раствором соляной кислоты
Кварцит
Минеральный состав - Кварц
Массивная текстура
Мелкозернистая, реже слитная (отдельные зерна как бы оплавлены, и их нельзя различить) порода белого, желтого, серого, красноватого цвета, блестящая на изломе, иногда плитчатая. Высокая твердость (царапает стекло)
Определитель химических, органогенных и смешанных пород (2)
Автор: Pdd | 26.03.2009
Признаки горных пород | Просмотров: 838
Известняк-ракушечник
Минеральный состав - Кальцит
Детритовая структура
Обломки раковин моллюсков, скрепленные тонкозернистым известковым цементом. Цвет белый, желтоватый, сероватый. Порода бурно "вскипает" от действия слабого раствора соляной кислоты
Известняк
Минеральный состав - Кальцит
Скрытокристаллическая структура, слоистая текстура, плотная аморфная, частично кристаллическая
Микрозернистая, очень плотная порода серого, черного, красновато-бурого, зеленовато-серого цвета с раковистым или землистым изломом. Бурно "вскипает" от действия слабого раствора соляной кислоты
Определитель химических, органогенных и смешанных пород (1)
Автор: Pdd | 25.03.2009
Признаки горных пород | Просмотров: 882
Гипс
Минеральный состав - Гипс
Кристаллическая структура
Зернисто-кристаллическая или волокнистая порода снежно-белого, светло-серого, розового или желтого цвета, мягкая (чертится ногтем)
Ангидрит
Минеральный состав - Ангидрит
Кристаллическая структура
Мелкокристаллическая плотная порода чаще серого или голубовато-серого цвета. 0чень похожа на гипс, но не царапается ногтем, и на мелкокристаллический мрамор, но не "вскипает" от действия соляной кислоты. Царапается латунной монетой
Признаки глинистых горных пород (2)
Автор: Pdd | 24.03.2009
Признаки горных пород | Просмотров: 984
Алевролит
Минеральный состав - Каолинит, монтмориллонит
Очень плотное сложение
Твердая порода, нередко слоистая и раскалывающаяся на остро-угольные кусочки и плиточки. Излом раковистый. Гвоздь не входит в породу. Цвет как и у глин разнообразный. В сухом состоянии сильно поглощает воду и в случае, водонестойкого цемента растрескивается и размокает в воде. Если попробовать породу (в растертом виде) на зуб, то чувствуется песок.
