Варианты задания
Построение карты гидроизогипс и выполнение заданий по ней проводится по вариантам.
Отметки зеркала воды
№ варианта |
Отметки зеркала воды, м, в скважинах номеров |
|||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
1 |
7,5 |
5,0 |
3,0 |
2,0 |
6,0 |
4,0 |
2,5 |
1,5 |
4,5 |
7,0 |
1,5 |
2,8 |
3,0 |
1,0 |
1,8 |
3,2 |
2 |
4,0 |
5,5 |
8,0 |
7,0 |
5,5 |
6,0 |
10 |
8,5 |
5,0 |
8,0 |
1,1 |
7,0 |
5,5 |
3,0 |
9,0 |
8,0 |
3 |
6,0 |
9,7 |
7,5 |
8,5 |
6,5 |
10 |
8,5 |
6,5 |
8,5 |
11 |
7,5 |
6,0 |
7,5 |
5,5 |
8,6 |
|
6,5Примечание: Расстояние между скважинами 40 м.
Определение коэффициента фильтрации песчаных грунтов
Автор: Pdd | 25.12.2008
Практические | Просмотров: 1271
Определить коэффициент фильтрации песчаного грунта и сделать вывод к каким видам грунта по водопроницаемости он относится.
Порядок выполнения работы
1. Извлечь фильтрационную трубку из корпуса прибора КФ-ООМ. Снять с фильтрационной трубки муфту (2) с латунной сеткой (3) и мерным баллоном (1).

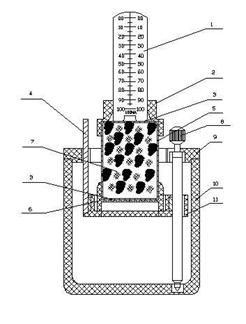

Прибор для определения коэффициента фильтрации песчаных грунтов
1 – мерный баллон;
2- муфта;
3- латунная сетка;
4 –планка напорного; градиента;
5- фильтрационная трубка(цилиндр);
6- съемное дно цилиндра;
7- грунт;
8 –винт;
9 – крышка корпуса;
10 – корпус;
11- подставка цилиндра
2. Уложить латунную сетку на дно цилиндра (5) и заполнить его грунтом.
3. Налить воду в корпус (10) и вращением винта (8) поднять подставку (11) до совмещения отметки на планке (4) напорного градиента с верхним краем крышки (9).
Определение сопротивления грунта сдвигу
Автор: Pdd | 24.12.2008
Практические | Просмотров: 625
1. Собрать прибор и закрепить его на лабораторном столе.
2. Поместить на нижний диск разрезного гнезда, смоченный в воде бумажный фильтр.
3. Переместить отобранный грунт из кольца-обоймы в гнездо прибора и поместить на поверхность грунта смоченный в воде бумажный фильтр.
4. Закрепить направляющий цилиндр с поршнем сверху разрезного кольца.
5. Установить два индикатора (вертикально и горизонтально) в соответствующие гнезда на приборе и совместить стрелки индикаторов с нулем.
6. Уплотнить грунт в приборе путем приложения вертикальной нагрузки, равной 1 кг/см2. Нагрузку создавать ступенчато по 0,5 кг/см2.
7. Записать в таблицу 5 изменение высоты образца грунта по вертикальному индикатору после стабилизации осадки грунта, когда стрелка индикатора почти не перемещается (по истечении 7-10 мин после приложения нагрузки).
8. Освободить упорные винты, закрепляющие каретку (подвижную часть разрезного гнезда) во время уплотнения (сжимаемости) грунта.
