19. Переваги та недоліки метода «трьох земель» при вимірюванні опору заземлення.

20. Переваги та недоліки метода «амперметра-вольтметра» при вимірюванні опору заземлення.

Измерение сопротивления растеканию тока заземлителя (R_з) проводится в сроки, установленные в нормативно-технической документации (ПУЭ, СНиП и др.).

Одним из наиболее распространенных методов измерения R_з является метод “амперметра-вольтметра”. Схема измерения сопротивления растеканию тока заземлителя по методу “амперметра-вольтметра” представлена на рисунке.

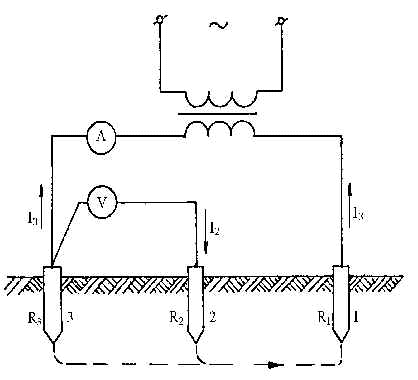

Схема измерения сопротивления растеканию тока заземлителя по методу “амперметра-вольтметра”

Измеряя ток I_з, стекающий в землю через заземлитель 3 (рис. 4.8), и потенциал заземлителя U₃, представляющий собой падение напряжения на сопротивлении R_з, можно рассчитать искомое значение сопротивления R_з = U_з/I_з.

Погрешность измерения R_з данным методом тем больше, чем меньше внутреннее сопротивление вольтметра и чем больше сопротивление растеканию тока R₂ электрода 2. Следовательно, необходимо подбирать вольтметр с возможно большим внутренним сопротивлением - электронный или электростатический. Внутреннее сопротивление вольтметра должно приблизительно в 50 раз превышать сопротивление R₂, при этом погрешность измерения не будет превышать 2%.

Не рекомендуется в качестве источника питания использовать непосредственно сеть, т.к. в этом случае на результаты измерения оказывают влияние такие параметры как сопротивление изоляции проводов сети относительно земли или сопротивление заземления нейтрали.

В качестве источника питания рекомендуется использовать однофазный понижающий трансформатор, например, сварочный.

Методом “амперметра-вольтметра” можно производить измерение сопротивления растеканию тока при использовании групповых заземлителей.

На основе метода “амперметра-вольтметра” разработаны и широко применяются измерители сопротивлений заземлителей типа МС-07, МС-08, М-416 и другие.

21. Захисне відключення: призначення та застосування.

Призначення захисного відключення - забезпечення електробезпеки, що досягається за рахунок обмеження часу впливу небезпечного струму на людину. Захист здійснюється спеціальним пристроєм захисного відключення (УЗО), яке, працюючи в черговому режимі, постійно контролює умови ураження людини електричним струмом.

Область застосування: електроустановки в мережах з будь-яким напругою і будь-яким режимом нейтралі. Найбільшого поширення захисне відключення отримало в електроустановках, що використовуються в мережах напругою до 1 кВ із заземленою або ізольованою нейтраллю.

22. Виконання робіт в діючих електроустановках.

При работе в действующих электроустановках следует руководствоваться требованиями ПТЭ и ПТБ с учетом особенностей ЭМР, отраженных в данном параграфе.

23. Організаційні заходи безпеки при виконанні робіт в діючих електроустановках.

Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются: оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации; допуск к работе; надзор во время работы; оформление перерыва в работе, перевода на другое место, окончания работы.
