МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Рязанский институт (филиал)

Федерального государственного бюджетного образовательного

учреждения высшего профессионального образования

«Московский государственный открытый университет

им. В.С. Черномырдина»

Кафедра промышленного и гражданского строительства

ОТЧЕТ

по лабораторной работе №7 на тему:

«Освидетельствование элементов сооружения на примере железобетонной балки»

Отчет выполнил

студент Бурмин А.В.

шифр 210199

201 учебной группы 4-го курса

Специальности

«Промышленное и гражданское строительство»

Проверил Рудомин Е.Н.

Рязань 2013

Лабораторная работа № 7

Освидетельствование элементов сооружения на примере железобетонной балки

Цель и задачи работы

Цель работы – ознакомление с методикой освидетельствования и экспериментальной оценки состояния и работоспособности элементов сооружения, основанной на применении неразрушающих методов контроля. Поверочные расчеты.

Задачи работы:

• Выполнение анализа по результатам визуального освидетельствования железобетонной балки.

• Определение параметров для железобетонной балки неразрушающими методами контроля, необходимые и достаточные для оценки несущей способности конструкции.

• Выполнение поверочного расчета железобетонной балки для установления фактической предельной нагрузки для оценки несущей способности с учетом действующих нормативных документов и полученных геометрических и физико-механических данных экспериментальным путем.

• Выполнение поверочного расчета железобетонной балки с применением программного комплекса ЛИРА 9.4 или Мономах.

• Выполнение загружения железобетонной балки, определение прогибов балки, величины раскрытия трещин при ступенчатом загружение.

• Выполнение анализа и сравнение результатов поверочных расчетов и экспериментальных исследований по 1 и 2 группам предельных состояний.

• Дать заключение о возможности дальнейшей эксплуатации конструкций.

Оборудование и приборы: рулетка, линейки металлическая по ГОСТ 427-75, электронный измеритель прочности бетона ИПС-МГ4, измеритель защитного слоя бетона ПОИСК-2.3, ультразвуковой тестер УК1401, индикатор часового типа, микроскоп МПБ-3, железобетонная балка прямоугольного сечения, стенд для проведения испытаний.

Конструкция балки

Железобетонная балка (рис.1) изготовлена из тяжелого бетона и армирована плоским сварным каркасом по чертежу, приведенному на рис.2. Основные размеры и армирование испытываемой балки по данным обмера заносятся в таблицу 1.

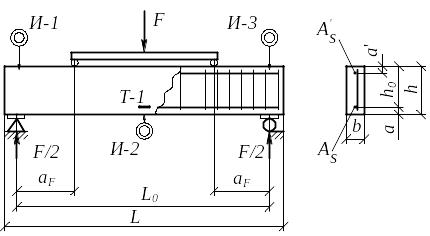

Рисунок 1 – Конструкция железобетонной балки

Рисунок 2 – Армирование плоского сварного каркаса

Физико-механические характеристики бетона и арматуры

Прочность бетона при сжатии определяется при испытании стандартных контрольных кубов или цилиндров в соответствии с ГОСТ 10180-90 или неразрушающими методами (электронный измеритель прочности бетона ИПС-МГ4, ультразвуковой тестер УК1401).

Рисунок 3 – Проектная схема армирования железобетонной балки

Таблица 1 – Геометрические характеристики балки

Наименование величин, единицы измерения	Обозначения	Фактические зна­чения
1. Длина балки, мм	L	160 см
2. Ширина сечения, мм	b	8 см
3. Высота сечения, мм	h	15,5 см
4. Рабочая высота, мм	h0	12,37 см
5. Расстояние от нижней грани балки до центра тяжести растянутой арматуры, мм	а	31,3 мм
6. Расстояние от верхней грани балки до центра тяжести сжатой арматуры, мм	а'	30,9 мм
7. Диаметр и класс растянутой арматуры, мм	d	Ø20 и А-III
8. Площадь поперечного сечения растяну­той арматуры, мм2	As	314
9. Диаметр и класс сжатой арматуры, мм	d'	Ø20 и А-III
10. Площадь поперечного сечения сжатой арматуры, мм2	A's	314
11. Расчетный пролет балки, мм (рис.1)	L0	145 см
12. Расстояние от опоры до точки приложения силы, мм (рис.1)		44 см

Таблица 2 – Физико-механические характеристики бетона и арматуры

Характеристики бетона, МПа				Характеристики арматуры, МПа
				растянутой		сжатой
R	Rb	Rbt	Eb	σy	Es	σ'y	E's
50,5	34,52	3,08	35107	365	190000	345	190000
41,4
43,9
45
45,2
58,3
56
41
50,4
45,7

Таблица 2¹ – Физико-механические характеристики бетона и арматуры

Характеристики бетона В35, МПа				Характеристики арматуры, МПа
				растянутой		сжатой
R	Rb	Rbt	Eb	σy	Es	σ'y	E's
50,5	19,5	1,3	31000	365	190000	345	190000
41,4
43,9
45
45,2
58,3
56
41
50,4
45,7

Е_s=190000МПа-это по СНиП

Е_s=200000МПа-это по СП
