Укупорка пострілів і їх маркування

Укупорка пострілів ВОГ-25 - це дерев'яний ящик (рис.22). У ящик укладаються три герметичні зварно-закатні металеві коробки по 28 пострілів у кожній; постріли в коробках укладаються в циліндричних паперових гільзах у горизонтальному положенні із чергуванням напрямків *. Щільність укладання пострілів забезпечується картонними прокладками. Усього в ящику укладається 84 постріли.

Одна із трьох коробок обв'язана шпагатом для зручності її вилучення з ящика. Усередині кожної коробки покладені вкладиші для забезпечення збереження пострілів під час транспортування й під час відкривання коробки ножем.

Ніж для розкриття коробок, загорнений у папір, покладений у ящик. До корпуса ящика на двох петлях прикріплена кришка, яка закривається двома

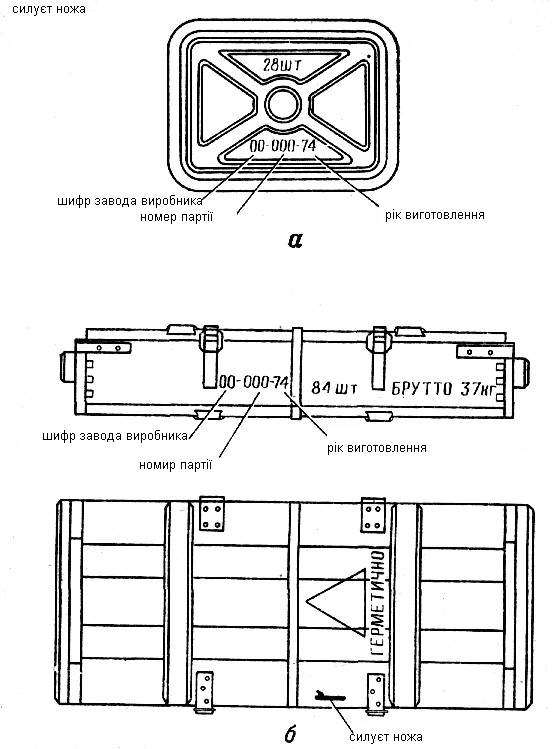

Рис. 22. Укупорка пострілів ВОГ-25:

а - металева коробка; б - дерев'яний ящик (угорі - передня стінка, унизу - кришка)

замками. Крім того, ящик має дві дерев'яні ручки для перенесення.

На обтічнику пострілу є маркування (рис.19): зверху зазначено індекс пострілу (7П17), нижче - три числа, відділені між собою рисками: перше число - шифр складального заводу, друге - номер партії пострілів, третє - рік їхнього виготовлення.

Взривач ВМГ-К має на кришці маркування, у якому вказуються: марка взривача (ВМГ-К), номер заводу - виготовлювача, номер партії й рік виготовлення.

На кришці металевої коробки нанесений (рис.22): індекс гранатомета (6М15), індекс пострілу (7П17), шифр складального заводу, номер партії пострілів і рік їхнього виготовлення, кількість пострілів (28 шт.).

На передній стінці ящика нанесені (рис.22):

- на лівій частині, ближче до середини, - індекс пострілу (7П17), шифр складального заводу, номер партії пострілів і рік їхнього виготовлення, кількість пострілів (84 шт.);

- на правій частині, ближче до середини, - індекс гранатомета (6М15) і кількість пострілів у ящику (84 шт.);

- на правій частині, унизу, - маса ящика з пострілами.

На кришці ящика нанесений рівносторонній трикутник, у середині якого цифрами позначений розряд вантажу відповідно до діючих правил перевезень, і силует ножа (якщо він вкладений у даний ящик).

Для розкривання ящика з пострілами необхідно:

- зняти з ящика ошиновочну стрічку за допомогою інструмента, не ушкоджуючи ящика;

- витягти стопорні качани, відкрити замки й кришку ящика;

- з розкритого ящика спочатку витягти коробку, обв'язану шпагатом,

* Постріли можуть укладатися в коробки й без циліндричних паперових гільз.

поперечні перегородки, а потім інші коробки.

Після вилучення коробок з ящика їх необхідно оглянути, якщо коробка виявиться деформованою, то всі постріли, що знаходяться у даному ящику,

необхідно перевірити на наявність ушкоджень. Коробки розкривати тільки спеціальним ножем, який знаходиться в ящику. Прорізати ножем три сторони кришки коробки, а потім відігнути кришку нагору.

Належність.

Для розбирання й збирання, чищення й змащування гранатомета під час технічного обслуговування використаються належність автомата й банник (рис.23), який входить у комплект гранатомета й використовується разом із

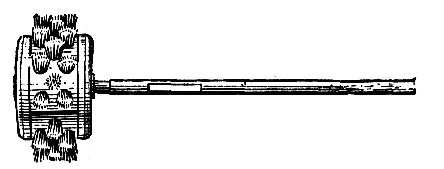

Рис. 23. Банник, нагвинчений на шомпол автомата

шомполом автомата. Він має маркування різьбових гнізд, яке відповідає АКМ або АК74.

Крім того, на кожні двадцять гранатометів для технічного обслуговування й поточного ремонту надається груповий комплект ЗІП-Г.

У комплект кожного гранатомета входить сумка для гранатомета (рис.24) і сумка для пострілів (рис.24).

Сумка для гранатомета призначена для перенесення автоматником гранатомета й затильника в похідному положенні, у ній також переноситься банник гранатомета. Носиться сумка для гранатомета на поясному ремені ліворуч після

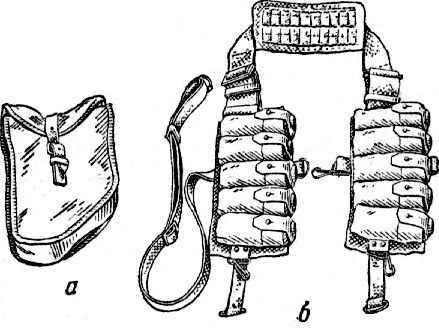

Рис. 24. Сумки для гранатомета й для пострілів

багнета-ножа. Сумка для пострілів ВОГ-25 призначена для перенесення автоматником комплекту з десяти пострілів. Вона виконана у вигляді тканинних обойм із гніздами для пострілів. Кожне гніздо закривається клапаном. Сумка забезпечена плечовими й закріпляючими ременями, регульованими по довжині. На плечовому ремені розміщена прокладка з тканини для зручності носіння сумки.
