Поняття про будову гранатомета й роботу його частин і механізмів.

Гранатомет ГП-25 є підствольним гранатометом, тобто кріпиться під стволом автомата. Він складається із трьох основних частин (рис. 4):

- ствола із прицільними пристосуваннями й кронштейном для кріплення гранатомета на автоматі;

- казенника;

- корпуса ударно-спускового механізму з рукояткою.

Рис. 4. 40-мм підствольний гранатомет у розібраному вигляді

(неповне розбирання):

1- ствол із кронштейном; 2 - корпус ударно-спускового механізму з рукояткою;

3 - казенник; 4 - перемикач; 5 - вісь корпуса; 6 - чека

У комплект гранатомета входять: затильник з ременем, стержень зворотної пружини із засувкою, сумка для гранатомета, сумка для пострілів, банник.

З'єднання гранатомета з автоматом здійснюється за допомогою спеціального кронштейна, з'єднаного зі стволом шляхом пресової посадки, від поздовжнього зсуву кронштейн утримується штифтом.

Фіксується гранатомет у певному положенні на автоматі засувкою, розміщеною на кронштейні.

Ударно-спусковий механізм гранатомета самовзвідного типу, тобто під час натискання на спуск послідовно відбуваються взведення курка і його зрив з бойового взводу.

В ударно-спусковому механізмі передбачено пристрій блокування, завдяки якому стрільба із гранатомета, не приєднаного або не повністю приєднаного до автомата, а також в разі не повністю досланого пострілу неможлива.

Крім того, гранатомет забезпечений запобіжником, який виключає можливість випадкового пострілу після приєднання гранатомета до автомата.

Заряджання гранатомета робиться з дульної частини ствола. Постріл хвостовою частиною вводиться в ствол гранатомета й просувається до упору в казенник. Фіксатор заскакує у фіксуючу канавку на пострілі й утримує його в каналі ствола.

Під час пострілу з гранатомета від удару ударника по капсулю-підпалювачу гранати запалюється пороховий метальний заряд. У початковий період горіння метального заряду відбувається в замкнутому обсязі гільзи. Надалі під тиском порохових газів проривається фольга, яка приклеєна до дна гільзи, і порохові гази надходять у камеру казенника гранатомета. Одночасно під дією порохових газів починається поступальний і обертальний рух гранати. З початком руху гранати починається взведення підривача. Закінчується взведення підривача після вильоту гранати з каналу ствола на відстані від 10 до 40м від дульного зрізу ствола. Під час зустрічі з перешкодою спрацьовує підривач, детонуючий вузол якого підриває розривний заряд ВР, який розміщений у корпусі гранати.

У випадку відмови дії підривача від реакційно-інерційного механізму під час зустрічі з перешкодою відбувається підрив гранати від механізму самоліквідації підривача. Час самоліквідації не менше 14 с.

Для зм'якшення сили віддачі, яка під час стрільби із гранатомета трохи більша, ніж під час стрільби з автомата, на приклад автомата закріплюється спеціальний гумовий затильник.

Глава II. Розбирання й збирання гранатомета.

Розбирання гранатомета може бути неповне (рис.4) і повне (рис.5). Неповне розбирання робиться під час поточного обслуговування (для огляду, чищення й змащування гранатомета). Повне розбирання робиться під час технічного обслуговування, а також для чищення у випадках сильного забруднення гранатомета, перебування його під дощем або в снігу й під час ремонту.

Розбирання й збирання гранатомета необхідно робити на столі або чистій підстилці (брезент, фанера); деталі й механізми класти в порядку розбирання, поводитись з ними обережно, не класти одну деталь на іншу, не допускати ударів об тверді предмети або однієї деталі об іншу, не застосовувати під час розбирання й збирання зайвих зусиль. Перед збиранням всі деталі, які підлягають змащуванню, ретельно оглянути й змастити тонким шаром мастила, РРЗ або РЗ.

Порядок неповного розбирання гранатомета.

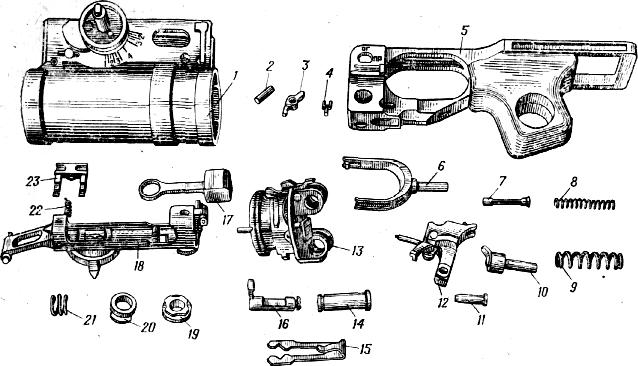

Рис. 5. 40-мм підствольний гранатомет у розібраному вигляді (повне розбирання):

1 - ствол із кронштейном; 2 -вісь важеля фіксатора; 3 - важіль фіксатора; 4 - фіксатор; 5 - корпус ударно-спускового механізму з рукояткою; 6 - спуск із тягою; 7 - штовхальник; 8 пружина спуска; 9 - бойова пружина; 10 - гніток; 11 - вісь курка; 12 - курок з ударником; 13-казенник; 14 - вісь корпуса; 15 - чека; 16- перемикач; 17 - схил; 18 - приціл; 19 –втулка схилу; 20 - втулка стопора; 21 - пружина прицілу; 22 - пружина стопора; 23 – стопор

1). Відокремити корпус ударно-спускового механізму з казенником і рукояткою від ствола (рис.6): узятися лівою рукою за ствол гранатомета, а правою - за корпус ударно-спускового механізму й, натискаючи великим пальцем правої руки на замикач, повернути ствол із кронштейном відносно корпусу ударно-спускового механізму на 60° у будь-яку сторону, після чого роз'єднати їх.

2). Відокремити чеку: взяти корпус ударно-спускового механізму в ліву руку, а двома пальцями правої руки узятися за верхню (вигнуту) частина чеки й підтягти її нагору (рис.7).

3). Відокремити вісь корпуса й перемикач: утримуючи корпус у лівій руці, двома пальцями правої руки послідовно витягти з отворів корпусу вісь, а потім перемикач; для зручності витягування перемикача поставити його в положення ПР, а під час витягування його одним пальцем лівої руки натиснути на замикач.

Рис. 6. Відділення корпуса ударно-спускового механізму з казенником і рукояткою від ствола

4). Відокремити казенник від корпусу ударно-спускового механізму: узятися правою рукою за корпус, а лівою - за казенник і роз'єднати їх.

Рис. 7. Відділення чеки

Порядок збирання гранатомета після неповного розбирання.

1). Приєднати казенник до корпусу ударно-спускового механізму: взяти в ліву руку казенник, а в праву - корпус ударно-спускового механізму й з'єднати їх так, щоб ударник увійшов у центральний отвір казенника й отвори для осі корпуса й перемикача сполучилися.

2). Вставити вісь корпуса й перемикач у свої отвори: утримуючи в лівій руці корпус ударно-спускового механізму, правою рукою послідовно вставити у свої отвори вісь корпуса, а потім перемикач; вставляючи перемикач, натиснути пальцем лівої руки на замикач.

3). Приєднати чеку: утримуючи корпус ударно-спускового механізму в лівій руці, правою рукою поставити на місце чеку так, щоб її кінці ввійшли в циліндричні пази перемикача й осі корпуса, а пружний язичок своїм вигнутим кінцем увійшов у хрестоподібне поглиблення на торці перемикача.

4). Приєднати ствол до корпусу ударно-спускового механізму: взяти в ліву руку ствол, а в праву - корпус ударно-спускового механізму з казенником і вставити казенник у ствол до упору так, щоб сухарні виступи казенника ввійшли у відповідні вирізи на торці ствола, після цього повернути казенник відносно ствола до западання замикача у відповідний паз на стволі.

5).Поставити перемикач у положення ПР: перевести важіль перемикача у вертикальне положення.

Порядок повного розбирання гранатомета. Повне розбирання робиться з використанням приладдя до автомата.

1). Зробити неповне розбирання, (дивись за текстом вище).

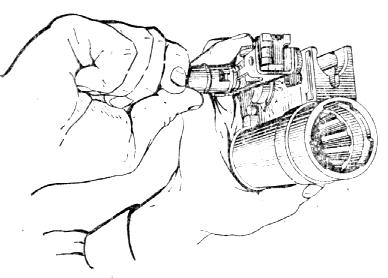

2).Відокремити важіль фіксатора: взяти в ліву руку ствол із кронштейном, а правою рукою вибивачем через отвір із правої сторони кронштейна виштовхнути вісь важеля фіксатора (рис.8), після чого відокремити важіль фіксатора.

3). Відокремити фіксатор: утримуючи ствол з казенником у лівій руці, правою рукою викруткою повернути фіксатор на 90° у будь-який бік і витягти його з отвору в стволі.

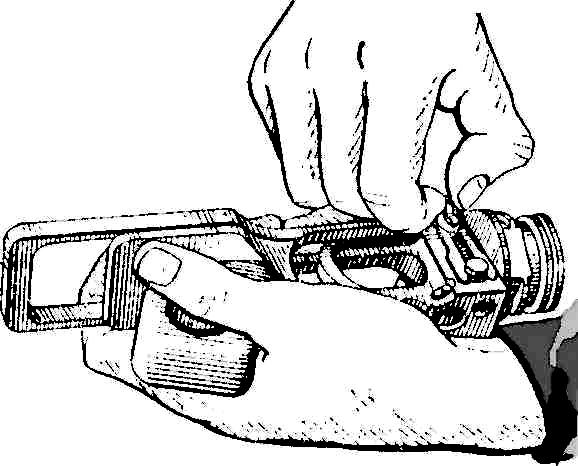

4).Розібрати ударно-спусковий механізм: поставити корпус вертикально рукояткою вниз правою стороною до себе й правою рукою викруткою через нижнє вікно в корпусі нажати на курок, а лівою рукою вибивачем виштовхнути вісь курка (рис.9) і, плавно відпускаючи викрутку, витягти лівою рукою курок з ударником з корпуса (у випадку заклинювання курка натиснути на спуск правою рукою, притримуючи курок лівою рукою), потім витягти з корпуса гніток з бойовою пружиною й спуск із тягою, витягти штовхач зі спуска й пружину спуска з корпуса.

5). Розібрати приціл: покласти ствол із прицілом на стіл, натиснувши одним пальцем лівої руки на стопор прицілу до упору, правою рукою натиснути пеналом для приладдя автомата на втулку скосу, повернути її в будь-який бік до виходу виступів на осі прицілу з отвору в ній (рис.10) і відокремити втулку скосу, потім відокремити скіс, втулку стопора, стопор із пружиною, пружину прицілу й сам приціл.

Рис. 8. Виштовхування осі важеля фіксатора

Рис.9. Виштовхування осі курка

Порядок збирання гранатомета після повного розбирання.

1). Зібрати ударно-спусковий механізм: вставити пружину спуска в корпус, вставити штовхач у спуск, а потім спуск із тягою в корпус, вставити гніток з бойовою пружиною в гніздо корпуса; вставити курок з ударником у корпус, для чого: поставити корпус вертикально рукояткою вниз верхньою частиною до себе, вставити курок у паз корпуса так, щоб верхній виступ гнітка ввійшов у виїмку на нижньому кінці курка, не упираючи корпус у ствол, викруткою натиснути на курок так, щоб отвір для осі збігся з отворами корпуса, у ці отвори вставити вісь курка так, щоб голівка її запала увійшла у відповідний виріз корпуса (рис.11).

2). Приєднати казенник до корпуса ударно-спускового механізму, (дивись описано вище).

3). Вставити в отвір ствола фіксатор і повернути його викруткою на 90° так, щоб притиск фіксатора своїми лапками лежав на плічках фіксатора.

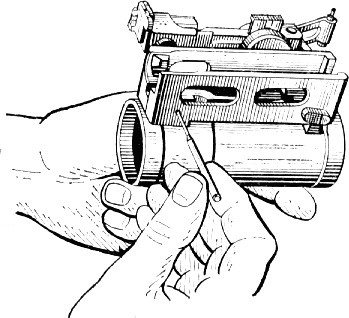

4). Поставити на місце важіль фіксатора: вставити важіль фіксатора в гніздо кронштейна, вставити вибивач в отвір для осі важеля фіксатора із правої сторони і її кінцем підняти фіксуючий язичок, після чого вставити вісь в отвір з лівої сторони (рис.12) і дослати її вибивачем до кінця, до западання за неї фіксуючого язичка.

5).Зібрати приціл: поставити приціл і пружину прицілу на вісь прицілу, поставити стопор прицілу із пружиною на місце, поставити втулку стопора на вісь прицілу, а потім скіс і втулку скосу; натиснувши на стопор до упору, натиснути пеналом для приладдя автомата на втулку скосу й повернути її в будь-який бік так, щоб опорні поверхні її отвору зайшли за виступи на осі прицілу.

Рис. 10. Від’єднання втулки скосу під час розбирання прицілу

Рис. 11. Встановлення вісі курка

Рис. 12. Вставляння вісі важеля фіксатора

6). Приєднати ствол до корпуса ударно-спускового механізму, (дивися описане вище).

7). Поставити перемикач у положення ПР.
