Міністерство освіти і науки україни

№ пор.

Елементи

Од. виміру

Езкіз та формула

Об´єм

-18% на отвори, всього

на поверсі

Примітки

На поверсі

всього

1

Прямолінійна частина зовнішніх стін

м³

V_1пов= S_cт*h_пов – V_кол = ((28,05+26,55+34,55+20,05)*0,32 – 0,45*0,32*15)*(3,0-0,16)= 93,11м³

93,11

744,88

610,8

76,35

2

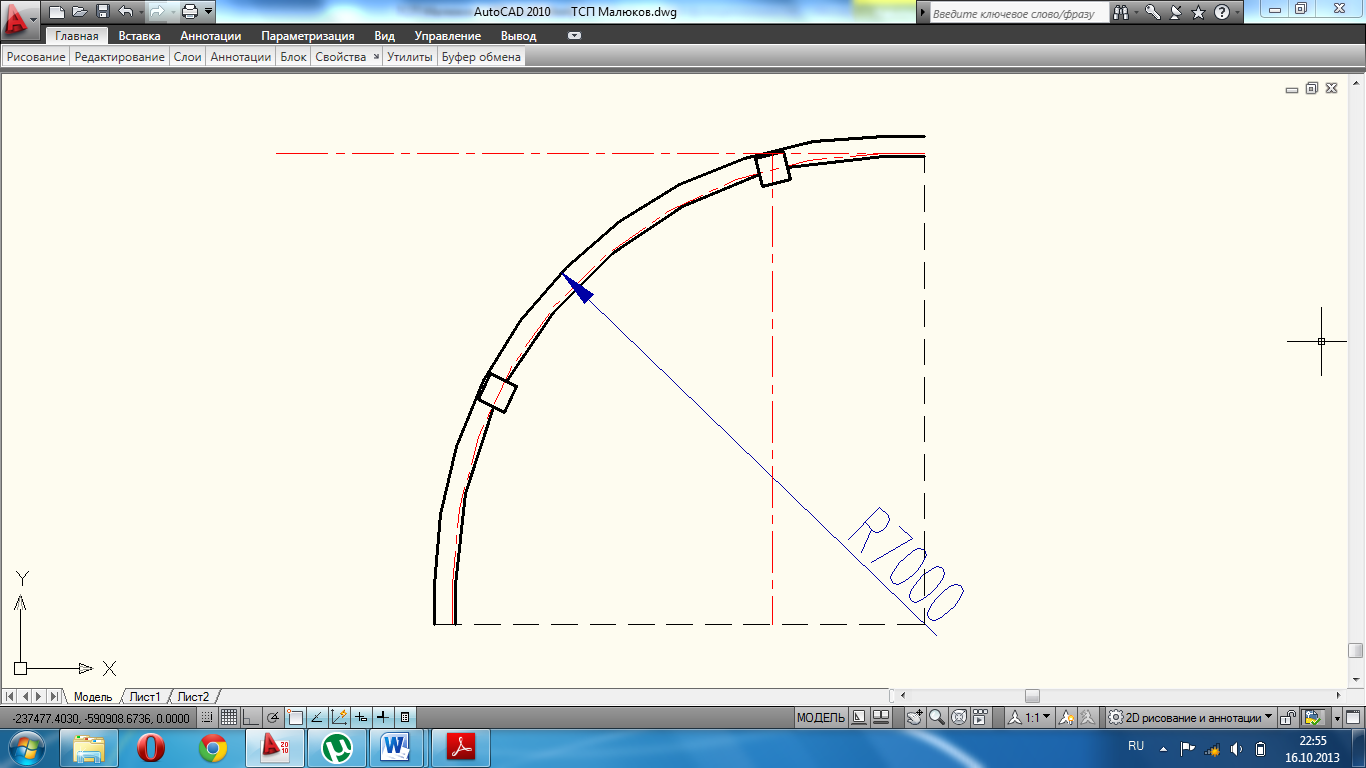

Криволінійна частина зовнішніх стін

м³

V= ¼ (πR² – π(R- a_cт)²) h_пов – V_кол = ¼ (3,14*7²-3,14*(7-0,32)²*(3-0,16) – 0,45*0,32*2*(3-0,16)= 6,11м³

6,11

48,88

40,08

5,01

3

Ядро жорсткості

м³

V=l_cтв_ст(h_пов-t_м.пер) = (8,55*2+4,55)*0,3*(3-0,16)+2,1*4*0,15*3= 22,23

22,23

177,84

145,83

18,23

4

Внутрішні стіни товщиною 380мм з керамічних блоків товщиною 88мм

м³

V = l_перв_пер (h_пов-t _м.пер) = (4,55*7+8,55*2)*0,38*(3-0,16)= =52,83

52,83

422,64

346,56

43,32

5

Колони

м³

V = a_к * a_к * (h_пов-t _м.пер) * n= 0,45 * 0,45 * (3-0,16) * 32 = =18,40

18,40

147,2

6

Монолітне перекриття

м³

V = (a _м.пер * в _м.пер – (В*Г - ¼ πR²)-S_сх.кл.) * t _м.пер = (27,45 * 35,45 - (7,0*7,0-¼ π*7,0²)-5,45*9,45) * 0,16 = 145,77

145,77

1166,16

1107,85

138,48

- 5% на технологічні отвори

7

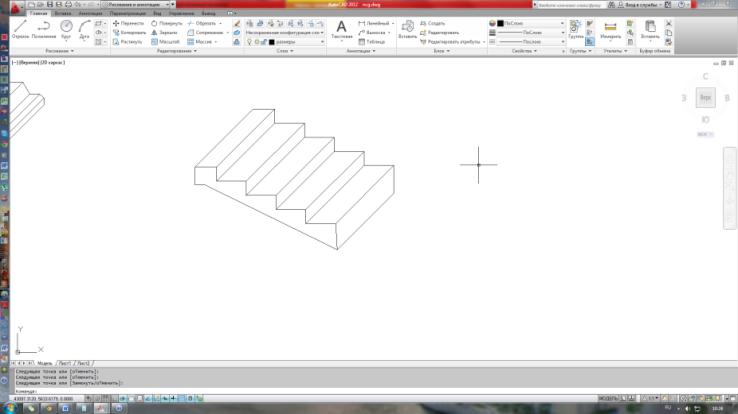

Сходові марші

м³

V = в _сх.мар* l _сх.мар. * t _усер. * 2 = 1,3 * 3,35* 0,16 * 2 = 1,39

1,39

11,12

8

Сходові площадки

м³

V = в _сх.пл* l _сх.пл. * t _сх.пл * 2 = 2,94 * 4,85* 0,16 * 2 = 4,56

4,56

36,48

9

Армування зовнішніх та внутрішніх стін

т

V_стін*20=(76,35+5,01+43,32)*20=2494 кг

2,49

19,92

10

Армування колон

т

V_колон*150=18,4*150=2760 кг

2,76

22,08

11

Армування плит перекриття

т

V_пер.*150=138,48*150=20772 кг

20,77

166,16

12

Армування ядра жорсткості

т

V_ядр.*150=18,23*150=2735 кг

2,74

21,92

13

Армування сходових маршів

т

V_сх.м.*150=1,39*150=208,5 кг

0,21

1,68

14

Армування сходових площадок

т

V_сх.пл.*150=4,56*150=684 кг

0,68

5,44

Розрахунок трудомісткості основних видів робіт

Таблиця 2

№ п/п

Вид робіт

Обґрунтування за нормами

Одиниці виміру

Об’єм

Норма часу

Трудомісткість

люд-год

маш-год

люд-год

маш-год

1

Виготовлення арматурних каркасів колон з хомутами простої форми в умовах будівельного майданчику, діаметр арматури 25мм

ДСТУ

Б Д.2.2-2:2008

6-64-17

1т

22,08

35,35

0,3

780,5

6,62

2

Встановлення арматурних каркасів колон масою до 300 кг краном на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-2:2008

6-61-1, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

1т

13,8

14,18*0,93=

=13,19

1,26

182,02

17,39

те ж на висоті від 15 до 27 м

К_роб=0,96

8,28

14,18*0,96=

=13,61

1,26

112,69

10,43

3

Збирання та розбирання деревометалевої модульної опалубки колон периметром до 3 м типу «Дока» при їх висоті до 15м від рівня землі

ДСТУ

Б Д.2.2-1:2008

6-53-7, ТЧ, табл.2, п.3.2.1.,

К_роб=0,93

100 м³

0,92

1219,1*0,93=

=1133,76

225,6

1043,1

207,6

те ж на висоті від 15 до 27 м

К_роб=0,96

0,552

1219,1*0,96=

=1170,34

225,6

646,03

124,5

4

Укладка бетонної суміші в колони із меншою стороною поперечного перерізу 450мм кранами в баддях на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-3:2008

6-65-10, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

100 м³

0,92

225*0,93=

=209,25

96

192,51

88,32

те ж на висоті від 15 до 27 м

К_роб=0,96

0,552

225*0,96=

=216,0

96

119,23

52,99

5

Встановлення арматурних сіток в стінах за допомогою крана, діаметр арматури 16 мм, маса елемента 600-1000 кг на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-2:2008

6-61-3, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

1т

13,7

13,62*0,93=

=12,67

1,05

173,58

14,39

те ж на висоті від 15 до 27 м

К_роб=0,96

8,22

13,62*0,96=

=13,08

1,05

107,52

8,63

6

Збирання та розбирання деревометалевої модульної опалубки типу «Дока» для влаштування внутрішніх стін товщиною до 300 мм з прорізями на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-1:2008

6-53-6, ТЧ, табл.2, п.3.2.1.,

К_роб=0,93

100 м³

0,91

898,3*0,93=

=830,77

187,7

756,0

170,8

те ж на висоті від 15 до 27 м

К_роб=0,96

0,55

898,3*0,96=

=862,37

187,7

474,3

103,24

7

Виготовлення, влаштування та роз-бирання коробів для прорізів у стінах

ДСТУ

Б Д.2.2-1:2008

6-60-1

1м²

106,7

1,31

-

139,7

-

8

Укладка бетонної суміші в стіни прямолінійні товщиною 300 мм кранами в баддях на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-3:2008

6-65-24, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

100 м³

0,91

186*0,93=

=172,98

78

157,41

70,98

те ж на висоті від 15 до 27 м

К_роб=0,96

0,55

186*0,96=

=178,56

78

98,21

42,9

9

Збирання та розбирання деревометалевої модульної опалубки типу «Дока» плит перекриття товщиною 160мм на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-1:2008

6-53-9, ТЧ, табл.2, п.3.2.1.,

К_роб=0,93

100 м³

6,924

498,8*0,93=

=463,88

63,8

3211,9

441,75

те ж на висоті від 15 до 27 м

К_роб=0,96

4,154

498,8*0,96=

=478,85

63,8

1989,14

265,03

10

Встановлення арматури окремими стержнями з в’язкою вузлів в плити перекриття з подвійною арматурою діаметром 16 мм на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-2:2008

6-63-39, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

1т

103,85

26,75*0,93=

=24,88

0,5

2583,8

51,9

те ж на висоті від 15 до 27 м

К_роб=0,96

62,31

26,75*0,96=

=25,68

0,5

1600,1

31,2

11

Укладка бетонної суміші в плити перекриття при площі між осями колон 45м² кранами в баддях на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-3:2008

6-65-20, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

100 м³

6,924

109*0,93=

=101,37

42

701,88

290,8

те ж на висоті від 15 до 27 м

К_роб=0,96

4,154

109*0,96=

=104,64

42

434,67

174,45

12

Збирання та розбирання деревометалевої модульної опалубки типу «Дока» сходових площадок товщиною 160 мм на висоті до 15 м від рівня землі

Прим. ДСТУ

Б Д.2.2-1:2008

6-53-9, ТЧ, табл.2, п.3.2.1.,

К_роб=0,93

100 м³

0,228

498,8*0,93=

=463,88

63,8

105,76

14,55

те ж на висоті від 15 до 27 м

К_роб=0,96

0,137

498,8*0,96=

=478,85

63,8

65,60

8,74

13

Встановлення арматури окремими стержнями з в’язкою вузлів в сходові площадки діаметром 16 мм на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-2:2008

6-63-74, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

1т

3,4

44,78*0,93=

=41,65

0,5

141,61

1,7

те ж на висоті від 15 до 27 м

К_роб=0,96

2,04

44,78*0,96=

=42,99

0,5

87,7

1,02

14

Укладка бетонної суміші в сходові площадки кранами в баддях на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-3:2008

6-65-26, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

100 м³

0,228

298*0,93=

=277,14

130

63,19

29,64

те ж на висоті від 15 до 27 м

К_роб=0,96

0,137

298*0,96=

=286,08

130

39,19

17,81

15

Збирання та розбирання деревометалевої модульної опалубки типу «Дока» сходових маршів товщиною 160 мм на висоті до 15 м від рівня землі

Прим. ДСТУ

Б Д.2.2-1:2008

6-53-9, ТЧ, табл.2, п.3.2.1.,

К_роб=0,93

ТЧ, табл.2, п.3.2.5.,

К_роб=1,08

100 м³

0,069

498,8*0,93*1,08

=500,99

63,8

34,57

4,4

те ж на висоті від 15 до 27 м

К_роб=0,96

К_роб=1,08

0,042

498,8*0,96*1,08

=517,16

63,8

21,72

2,68

16

Встановлення арматури окремими стержнями з в’язкою вузлів в сходові марші діаметром 16 мм на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-2:2008

6-63-74, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

1т

1,05

44,78*0,93=

=41,65

0,5

43,73

0,55

те ж на висоті від 15 до 27 м

К_роб=0,96

0,63

44,78*0,96=

=42,99

0,5

27,08

0,32

17

Укладка бетонної суміші в сходові марші кранами в баддях на висоті до 15 м від рівня землі

ДСТУ

Б Д.2.2-3:2008

6-65-27, ТЧ, табл.1, п.3.2.1.,

К_роб=0,93

100 м3

0,069

598*0,93=

=556,14

269

38,37

18,56

те ж на висоті від 15 до 27 м

К_роб=0,96

0,042

598*0,96=

=574,08

269

24,11

11,3

18

Мурування зовнішніх стін прямолінійних із газобетонних блоків з облицюванням в ½ цегли товщиною 320 мм, висота поверху до 4м

ДБН Д.2.2-8-99

8-22-5

1м³

610,8

7,57

0,41

4623,8

250,43

19

Мурування зовнішніх стін криволінійних, із газобетонних блоків з облицюванням в ½ цегли товщиною 320 мм, висота поверху до 4м

ДБН Д.2.2-8-99

8-22-5, ТЧ, табл.1, п.1.3.8.,

К_роб=1,1

1м³

40,08

7,57*1,1=8,33

0,40

333,87

16,03

20

Мурування внутрішніх стін із керамічних каменів

при висоті поверху до 4 м з розшивкою кладки

ДБН Д.2.2-8-99

8-13-1

1м³

346,56

6,08

0,43

2107,08

149,02

Віднімаємо розшивку швів кладки із керамічних каменів

ДБН Д.2.2-8-99

8-11-1, ТЧ, табл.1, п.1.3.2.,

К_роб=0,75

100м² без - прорізів

9,12

34,6*0,75=25,95

-

236,66

-

21

Армування кладки внутрішніх та зовнішніх стін

ДБН Д.2.2-8-99

8-12-1

1т

19,92

89,11

0,46

1775,1

9,16
