8.5. Експлуатація лінійних ізоляторів

Ізолятори на повітряних лініях призначені для ізоляції проводів від заземлених елементів опор. Вони виготовляються з фарфору, загартованого лужного скла, склопластиків і інших матеріалів.

Механічні властивості скляних ізоляторів вищі, ніж фарфорових, а експлуатація їх простіша, оскільки вимірювання їх електричної міцності не вимагається, оскільки при електричному пробої або механічній дії скляна тарілка ізолятора не розтріскується, а розсипається, що легко виявляється при оглядах.) По конструктивному виконанню ізолятори підрозділяють на підвісні, штирьові і стержневі. Стержневі фарфорові ізолятори не знайшли широкого розповсюдження, оскільки були випадки повного їх руйнування з падінням провода на землю.

Лінійні підвісні ізолятори збирають в гірлянди, які бувають підтримуючими і натяжними. Кількість і тип ізоляторів в гірляндах вибирають залежно від номінальної напруги лінії, матеріалу опор (металеві, залізобетонні, дерев'яні), забрудненості атмосфери в місцях проходження лінії і т.д. Практично кількість ізоляторів в гірляндах найчастіше приймають згідно табл. 8.1.

Лінійні ізолятори працюють за умов навколишнього середовища, що безперервно змінюються (температура, туман, атмосферні опади у вигляді дощу, снігу і т. д.). Вони піддаються постійній дії робочої напруги, періодичним діям грозових і комутаційних перенапруг; зазнають значних механічних навантажень від маси проводів. В результаті дії всіх цих чинників ізолятори з часом «старіють» — знижують свої електричні і механічні характеристики.

Таблиця 8.1. Кількість ізоляторів в підтримуючих гірляндах на металевих та залізобетонних опорах

Ізолятори	Кількість ізоляторів при робочій напрузі лінії , кВ
	20-35	110	150	220	330	500	750
Фарфорові: ПФ6- А ПФ6- Б ПФ - 9,5 ПФ- 14, 5 Скляні: ПС6- А ПС- 11 ПС30- А	3 3 - - 3 - -	7 7 7 - 7 6 -	9 10 9 - 9 8 -	13 14 12 11 13 11 -	17 18 16 13 17 14 -	- - 22 19 - 20 -	- - - - - - 27

Дефектні ізолятори виявляються при оглядах і ревізіях ПЛ. Крім того, не рідше 1 разу в 6 років проводиться контроль електричної міцності підвісних фарфорових ізоляторів штангою. Вимірювання електричної міцності скляних ізоляторів в експлуатації не проводиться: їх стан визначається візуально при оглядах ліній. Контроль ізоляторів штангою полягає у вимірюванні розподілу напруги по окремих ізоляторах гірлянди. Сума виміряних на ізоляторах напруг повинна завжди дорівнювати прикладеній до гірлянди фазній напрузі. Ознакою дефектності вважається різке зниження напруги на ізоляторі .

Дефектним вважається ізолятор, значення напруги на якому менше 50 % напруги, що доводиться на справний ізолятор,

В більшості випадків при заміні дефектних ізоляторів гірлянди на землю не опускають. Для цього застосовують спеціальні стягувальні пристрої (рисунок 8.1), які приймають на себе натяг проводів і дозволяють розчепити гірлянду для заміни дефектного ізолятора. У необхідних випадках заміну дефектних ізоляторів виконують без зняття напруги з ПЛ. При цьому використовуються ізолююча штанга, підвісні драбини, телескопічні вежі з ізолюючими ланками з дельта-деревини і інші пристосування.

Для підвищення надійності роботи ізоляторів ПЛ в зонах із забрудненою атмосферою застосовуються покриття ізоляторів тонким шаром гідрофобних речовин, які запобігають утворенню суцільної плівки води на поверхні ізолятора. Застосовуються також спеціальні ізолятори з великим шляхом струму витоку по поверхні ізолятора.

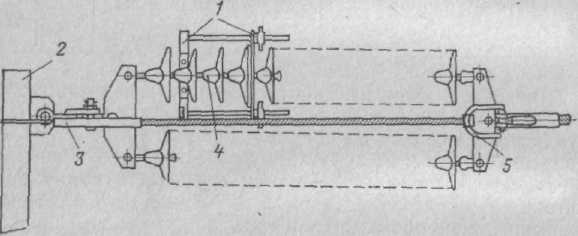

Рисунок 8.1. Застосування стягувального пристрою для заміни дефектного ізолятора в натяжній гірлянді: 1- стяжне пристосування; 2- траверса; 3- стяжний болт, що сприймає натяг провода; 4- дефектний ізолятор; 5 – монтажна скоба
