Лабораторна робота № 6
Тема: Дослідження однофазних випрямлячів.
Мета: Дослідити особливості роботи однофазних напівпровідни-
кових випрямлячів з ємнісними згладжуючими фільтрами.
Обладнання: V1, V2 – КД103А; C1 = C2 = 50 мкф,R1 = 100 Ом; R2 = 100 Ом; 200 Ом; 510 Ом; Джерело живлення ИсН2; Вимірювальний прилад Ав1 з шкалою 100 мА і осциллограф.
Підготовка до роботи.
1. Користуючись літературою, що рекомендується, і методичними
вказівками, вивчити будову і принцип роботи однофазних напівпровідникових
випрямлячів з ємнісними згладжуючими фільтрами та без них.
2. Вивчити призначення основних елементів лабораторної установки
(рис. 6.1). Для виміру середніх значень напруги U2 і струму I на виході випрям-
ляча використовуються прилади магнітоелектричної системи.
Для контролю вихідних напруг випрямляча як функцій часу використову-
ється електронний осцилограф. Посилення осцилографа на вході "Y" необхідно
вибрати таким, щоб зображення на його екрані було досить великим.
Порядок виконання роботи.
- встановити панель №15 і з’ємні елементи;
R2 – 100 Ом;
Рисунок. 6.1 Схема дослідження однофазних випрямлячів
- підключити джерело живлення ИсН2 до гнізд «1», «2» і «3», причому до гнізда «2» підключити загальний дріт;
- включити тумблери «мережа», «БП1-БП3», «осцил»;
- підключити осцилограф по черзі до гнізд «Х1» і «Х2», «4» і «5» і спостерігати форму і величину пульсацій до і після фільтру, зміряти струм 1;
- встановити R2 = 200 Ом повторити роботу;
- встановити R2 = 510 Ом і повторити роботу;
- перевести схему в режим однонапівперіодного випрямляча; для чого зняти V2 і повторити роботу послідовно з R2 = 100 Ом, 200 Ом і 510 Ом;
Вимкнути прилад. Результати вимірів занести в табл. 6.1
- зробіть висновки.

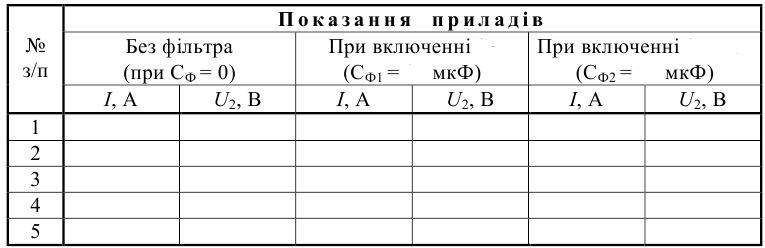

Таблиця 6.1. Результати дослідження двонапівпівперіодного випрямляча
Контрольні запитання
1. Намалювати схему однопівперіодного випрямляча із згладжуючим
фільтром та активним навантаженням.
2. Поясніть принцип дії однопівперіодного випрямляча без згладжуючо-
го фільтра.
3.Поясніть принцип дії однопівперіодного випрямляча із згладжуючим
фільтром.
4. Яке призначення згладжуючих фільтрів?
5. Що таке коефіцієнт пульсацій?
Що таке коефіцієнт згладжування?
