Порядок виконання роботи.

1. Запустити програму EWB 5.12.

2. Зібрати електричну схему генератора рисунок 2.1

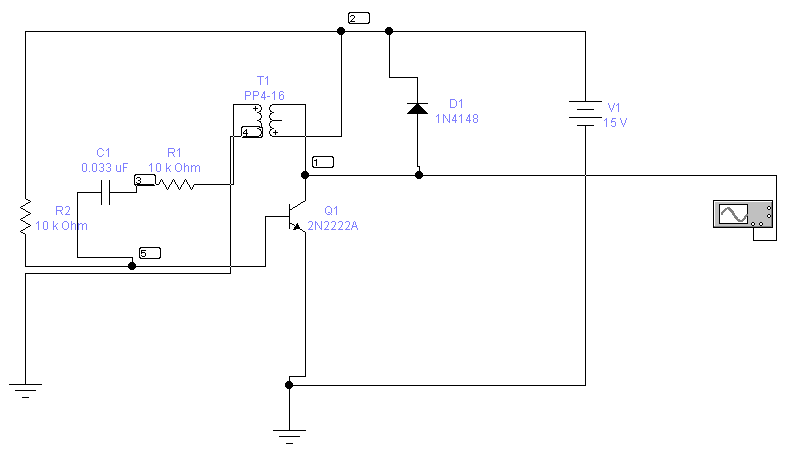

Рисунок 2.1 Спрощена принципова схема очікувального блокінг-генератора.

3. Отримати форму вихідного сигналу за допомогою осцилографа рисунок 2.2.

Рисунок 2.2 Осцилограма вихідного сигналу.

4. Оформити звіт лабораторної роботи.

5. Захистити результати роботи.

Література :

1. Колонтаєвський Ю. П., Сосков А. Г. Промислова електроніка та мікросхемо техніка: теорія і практикум: Навч. посіб. / За ред. А. Г. Соскова. 2-е вид.-К: Каравела, 2004, - 432 с.

2. Харченко В. М. Основы электроники: Учеб. Пособие для техникумов. – М. : Энергоиздат, 1982.- 352 с., ил.

Лабораторна робота № 15

Тема: Налагодження реле часу освітлення.

Мета роботи: Виконати налагодження реле часу освітлення, дослідити роботу.

Обладнання: 1. Реле часу освітлення.

1. Теоретичні відомості

Фотореле — прилад автоматичного управління різними установками, який використовує безінерційність фотоефекту, тобто практично миттєво реагує на світловий вплив чи його зміну.

Застосування фотореле надзвичайно різноманітні. Воно вмикає і вимикає в потрібний час освітлення вулиць, сортує різні деталі за формою і розміром, вмить зупиняє верстат, якщо рука людини опиниться у небезпечній зоні перекривши хід світла.

Керування виробничим освітленням повинне забезпечити необхідний світловий режим і сприяти економії електроенергії. Найбільш поширені такі способи керування виробничим освітленням: місцеве індивідуальне, місцеве централізоване, автоматичне місцеве у функції освітленості, автоматичне централізоване за заданою програмою, автоматичне централізоване у функції освітленості .

Місцеве індивідуальне керування застосовують у підсобних, комунально-побутових та інших невеликих за розмірами приміщен­нях. Місцеве централізоване керування (з одного місця керують багатьма світильниками) застосовують у корівниках, свинарниках, майстернях тощо. У коридорах з двома входами застосовують систему місцевого керування з двох місць за допомогою перемикачів (мал. 1). Ця система забезпечує керування освітленням з кожного місця незалежно від положення перемикача в іншому місці.

Мал. 1 . Схема місцевого керування освітленням з двох місць.

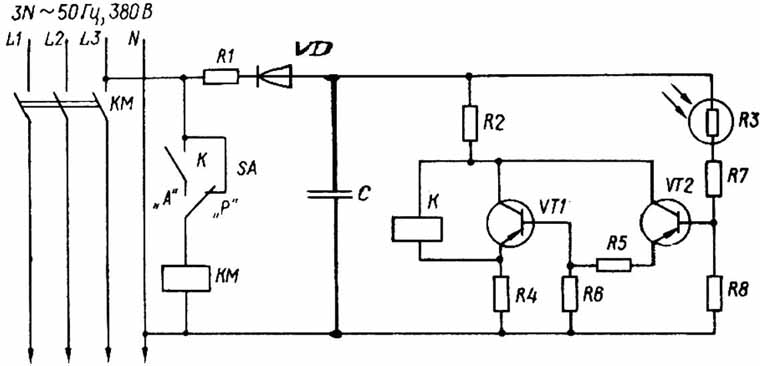

Мал. 2. Принципова електрична схема фотореле ФР-2.

Прикладом автоматичного централізованого керування освіт­ленням у функції освітленості е керування вуличним освітленням за допомогою реле ФР-2, встановленого на трансформаторній підстанції. Принципіальна електрична схема фотореле ФР-2 зображена на мал. 2. В автоматичному режимі вона працює так. При недостатній природній освітленості опір фоторезистора R3 великий і струм бази транзисторі VT2 малий. Обидва транзистори будуть закритими. Проміжне реле К одержить живлення через коло, в яке ввімкнені резистор R1, діод VD і резистор R4. Реле К замкне свій контакт в колі живлення котушки електромагнітного пускача KM. Пускач KM спрацює і ввімкне освітлення. Коли природне освітлення досягне заданого рівня, опір фоторезистора зменшиться, зросте струм емітера транзистора VT2, а отже, зросте потенціал на базі транзистора VT1. Транзистор VT1 відкриється і зашунтує котушку проміжного реле К. Контакт проміжного реле К в колі живлення котушки електромагнітного пускача розімкнеться, що приведе до вимикання освітлення. В схемі передбачено ручне керування за допомогою перемикача SA (положення «Руч.»).

Принципова електрична схема вмикання двох груп освітлення за допомогою фотореле показано на малюнку 3.

При зменшенні освітленості фотодатчик сприймає світловий потік і подає змінний електричний сигнал на фотореле. Він має на виході контактну групу, яка подає напругу на котушки магнітних пускачів КМ1 і КМ2. Силовими контактами магнітні пускачі керують групами освітлювальних ламп НL1 і НL2.

Найпростіші фотоприймачі з внутрішнім фотоеффектом – це фоторезистори. На ізолятор наноситься шар напівпровідника з п- чи р- провідністю. Ефективні кванти, потрапляючи на цей шар, збільшують число носіїв електрики, електронів чи дірок, підвищуючи провідність напівпровідника. На малюнку 4 зображені фоторезистор і його схеми включення.

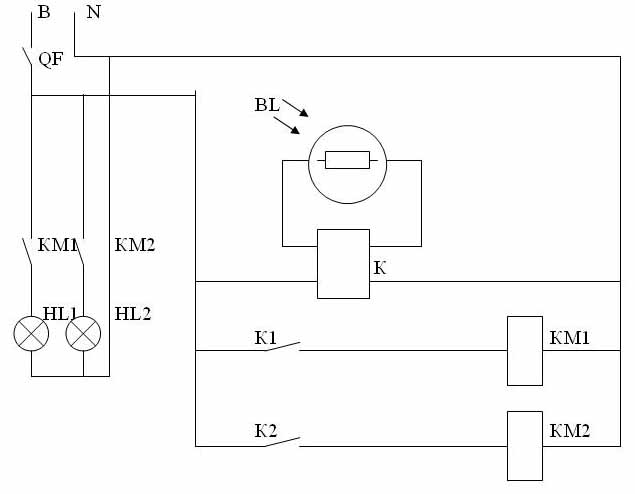

Мал. 3. Принципова електрична схема керування освітленням за допомогою фотореле.

У таблиці 1 приведені технічні дані деяких фоторезисторів. Живлення схем з фоторезисторами може здійснюватися постійним і перемінним струмом. Опір фоторезистора не має лінійної залежності від опромінення, тому прилади з застосуванням фоторезисторів мають потребу в настроюванню по зразкових приладах. Темновий струм фоторезистора великий і тільки на порядок менше робочого струму. Крім того, він сильно залежить від температури. Ці недоліки значною мірою компенсуються за рахунок застосування мостової схеми. Фоторезистори широко використовуються в схемах автоматичного керування як граничні елементи, наприклад у схемах включення чи висвітлення опромінювальних установок у залежності від природної освітленості, а також у схемах контролю полум'я, наприклад, агрегату вітамінного борошна.

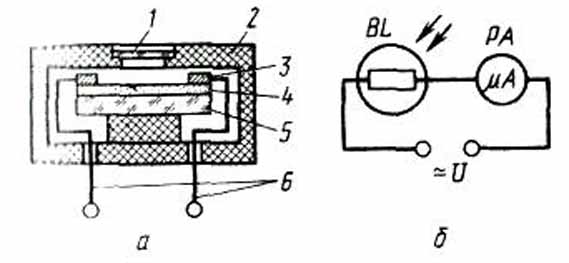

Мал. 4. Фоторезистор: а— конструкція; б-схема включення:

1-захисний прозорий шар; 2 — корпус; 3 — електрод; 4 — шар напівпровідника; 5 — підкладка (ізолятор); 6 — виводи.

Таблиця 1.

Характеристика фоторезисторів.
