KDS DIGI-TRAM

Электронная измерительная линейка TG-39

Инструкция.

  1. Спецификация:

Номер по каталогу

TG-39

Описание

Фото-перерыватель прозрачного типа

Шаг измерения

В метрической 1мм

В английской 0.1дюйма

Разрешение

1мм

Точность

+/-3мм включая ошибку исчисления

Границы измерения

Внутренние: 0.315-3.200 м

Внешние: 1.050-3.900м

Функции

-Стопор для каждой раскладывающейся жерди

-Стопорной рычаг в последней жерди, нулевой

Питание

Четыре R6(АА) батареи

Время работы батареи

Около 45 часов в режиме нормальной работы

Рабочая температура

0-40⁰С

Масса (оборудование и батарея)

1.7кг

Габариты

1000х44х73

Аксессуары (включены)

Футляр для транспортировки, четыре батареи R6, два держателя, три вида креплений

2. Основные операции и Экран.__________________________________________________

ON/OFF Включение/выключение

  • Используется для включения оборудования

  • Автоматическая система сохранения энергии (Автоматическое выключение). Оборудование будет автоматически выключено через 5-30 минут, если инструмент не используется. Питание возобновится, когда кнопка будет снова нажата.

ZERO Выставление точки отсчета

  • Используется для выставления точки промежуточного нуля

HOLD Удерживание/Кнопка сброса удерживания

  • Кнопка удерживания используется, чтобы зафиксировать результат измерений даже если жердь была передвинута.

< > Клавиши увеличения/уменьшения.

  • Используйте эти клавиши, чтобы увеличить или уменьшить значения переход к «Памяти измеренных значений»

ENT Клавиша ввода

  • Эта клавиша используется чтобы ввести измеренные значения в память или в других режимах. переход к «Настройкам функций» и «Памяти измеренных значений»

LIGHT Клавиша подсветки

  • При зажатой клавише ЖК дисплей подсвечен.

In/out переключение между режимами измерения

  • Измерение с использованием внутренних держателей 0.315-3.200м.

  • Измерение с использованием внешних держателей 1.050-3.900м

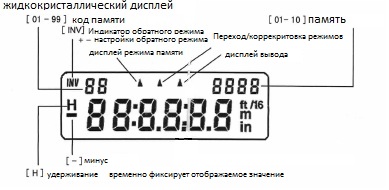

ЖК дисплей.

[Err] Отображение ошибок

Пока питание включено, сообщение об ошибке [Err] будет отображаться, когда конец линейки сложен не полностью.

Когда линейка полностью сложена, длина линейки будет отображаться как [Err]

[CLr] Режим очистки памяти.

Эта функция удаляет всю информацию из памяти.

[SET] Режим установок

[SET] отображает настройки различных режимов таких как настройки линейки, инверсия настроек и т.д. После этого функция настройки запускается операционной клавишей

[Lb] Индикатор батареи.

Когда заряд батареи израсходован (Low Battery), [Lb] загорается и невозможно произвести измерения. Замените батареи как можно быстрее.

3. Различные типы держателей и креплений._______________________________________

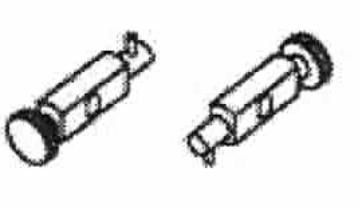

  • Держатель

  • Внутренний указатель

  • Длинный указатель и наконечник указателя

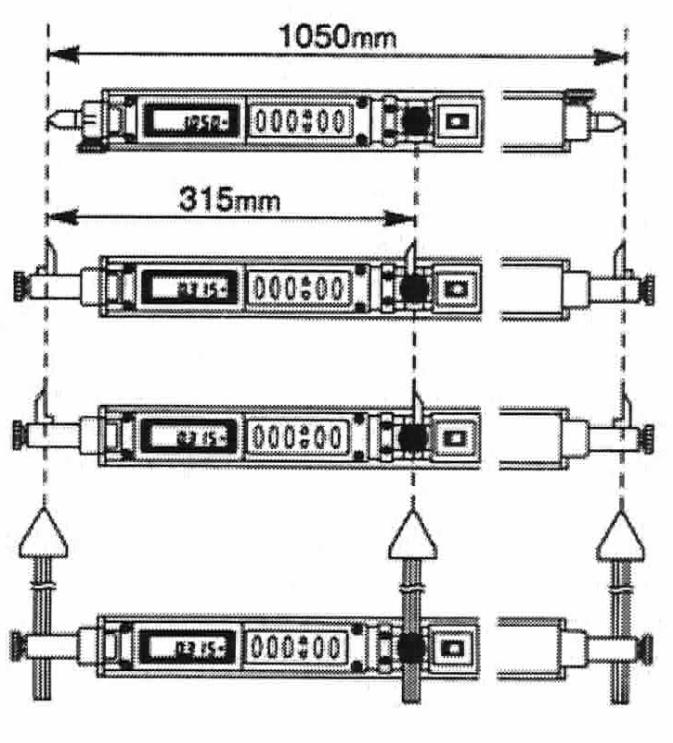

4. Измерения кузова с соответствующими креплениями______________________________

4.1 Внутренние измерения.

Используется только внутренний

указатель. Только в режиме “OUT”

4.2 Внутренние измерения.

Используются держатель и внутренний указатель. В режиме “IN”и “OUT”

4.3 Внутренние измерения.

Используются держатель и внутренний указатель. В режиме “IN”и “OUT”

4.4 Точечные измерения.

Используются держатель, длинный указатель и наконечник указателя.
