Глава 2. Проектирование функциональной модели
2.1 Функциональное моделирование на примере предметной области библиотеки
Для современных библиотек важнейшим и необходимым условием соответствия требованиям информационного общества является их автоматизация. Одной из главных задач в автоматизации библиотек является проектирование библиотечных автоматизированных систем (АБИС). Непременным условием успешной реализации информационной системы является четкое и как можно более полное формирование требований на разработку системы, а также ее адекватное описание на стадии проектирования. Именно от этого шага зависит дальнейшая деятельность в это области. Эта задача в настоящее время наиболее актуальна в силу современного состояния автоматизации информационных и библиотечных процессов. При выполнении работ, связанных с проектированием АБИС, начиная с предпроектного обследования объекта автоматизации и завершая разработкой её программно-технических комплексов, средств информационного обеспечения, важнейшее место занимает определение и разработка состава функциональных задач, решаемых системой и отдельными её подсистемами.
Для описания процессов в рамках системы наибольший интерес представляет собой методология функционального моделирования IDEF0. Методология SADT (IDEF0) предназначена для функционального моделирования, то есть моделирования выполнения функций объекта, путем создания описательной графической модели, показывающей что, как и кем делается в рамках функционирования любого предприятия. Разработанные IDEF0 модели предназначены для документирования процессов производства, отображения какая информация и ресурсы используются на каждом этапе. Методология SADT представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области.
Функциональная модель SADT отображает функциональную структуру объекта, т.е. производимые им действия и связи между этими действиями. Основные элементы этой методологии основываются на следующих концепциях:
графическое представление блочного моделирования. Графика блоков и дуг SADT-диаграммы отображает функцию в виде блока, а интерфейсы входа/выхода представляются дугами, соответственно входящими в блок и выходящими из него. Взаимодействие блоков друг с другом описываются посредством интерфейсных дуг, выражающих "ограничения", которые в свою очередь определяют, когда и каким образом функции выполняются и управляются;
строгость и точность. Выполнение правил SADT требует достаточной строгости и точности, не накладывая в то же время чрезмерных ограничений на действия аналитика. Правила SADT включают:
ограничение количества блоков на каждом уровне декомпозиции (правило 3-6 блоков);
связность диаграмм (номера блоков);
уникальность меток и наименований (отсутствие повторяющихся имен);
синтаксические правила для графики (блоков и дуг);
разделение входов и управлений (правило определения роли данных).
отделение организации от функции, т.е. исключение влияния организационной структуры на функциональную модель.
Методология SADT может использоваться для моделирования широкого круга систем и определения требований и функций, а затем для разработки системы, которая удовлетворяет этим требованиям и реализует эти функции. Для уже существующих систем SADT может быть использована для анализа функций, выполняемых системой, а также для указания механизмов, посредством которых они осуществляются.
Результатом применения методологии SADT является модель, которая состоит из диаграмм, фрагментов текстов и глоссария, имеющих ссылки друг на друга. Диаграммы - главные компоненты модели, все функции ИС и интерфейсы на них представлены как блоки и дуги. Место соединения дуги с блоком определяет тип интерфейса. Управляющая информация входит в блок сверху, в то время как информация, которая подвергается обработке, показана с левой стороны блока, а результаты выхода показаны с правой стороны. Механизм (человек или автоматизированная система), который осуществляет операцию, представляется дугой, входящей в блок снизу (рис.1.).
Одной из наиболее важных особенностей методологии SADT является постепенное введение все больших уровней детализации по мере создания диаграмм, отображающих модель.

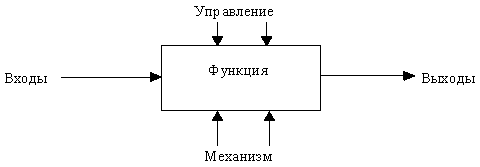

Рис 1. Функциональный блок и интерфейсные дуги
Рассмотрим функциональное моделирование на примере библиотеки Санкт-Петербургского Северо-Западного технического университета.
Модель деятельности вузовской библиотеки была представлена в виде сети процессов. Для построения сети процессов использовались методологии IDEF0 и IDEF3.
С помощью методологии IDEF0 представлены процессы библиотечно-информационной деятельности на верхнем уровне с акцентом на управление процессами. Нотация IDEF0 позволяет отражать в модели обратные связи различного типа (по информации, управлению).
Методология IDEF3 формально носит название WorkFlowModeling (методология описания потоков работ) и используется для описания рабочих процессов. На верхнем уровне каждый процесс может быть рассмотрен как «черный ящик», преобразующий входящие ресурсы в исходящие. Так, на первом шаге моделирования все библиотечные процессы могут быть представлены в виде контекстной диаграммы, описывающей деятельность библиотеки в целом (рис. 2).
Рис. 2. Начальный этап формирования сети процессов вузовской библиотеки
Управляющими воздействиями являются нормативные документы Министерства образования и науки РФ, распоряжения руководства вуза и др.
На следующем этапе детализируем деятельность библиотеки по функциям (рис. 3).
Далее каждая функция рассматривается как процесс и представляется в нотации IDEF0. На нижнем уровне декомпозиции для описания процессов применяется нотация IDEF3. В этом случае схема процесса служит основой для выявления «узких мест» процесса и создания документов, регламентирующих работу исполнителей. Примерами таких процессов являются оцифровка документов, формирование БД «Книгообеспеченность дисциплин», создание БД читателей, автоматизация процесса выдачи литературы, составление списка новых поступлений и др.
Разработанные модели стали основой для анализа деятельности вузовской библиотеки, принятия управленческих решений для реорганизации ее деятельности, создания регламентирующей документации.
Рис. 3. Диаграмма дерева функций с детализацией диаграммы А3
Применение методики, разработанной на основе процессного подхода, позволило сформулировать приоритеты развития библиотеки – обеспечение максимальной доступности информации для пользователей, расширение спектра информационных услуг, за короткий срок на базе библиотеки создать Учебно-информационный центр (УИЦ); его структурные подразделения: библиотека (читальный зал, студенческий абонемент, научный фонд, преподавательский абонемент, отдел комплектования, отдел научной и технической обработки, электронный каталог), медиатека (фонд электронных изданий, компьютерный читальный зал), видеостудия (создание учебных видеофильмов), технический отдел. Созданы два компьютерных класса для обеспечения доступа к электронным информационным ресурсам и дистанционного образования.
Расширился спектр услуг УИЦ: предоставление документов на электронных носителях, копировальные и брошюровальные работы, распечатка документов на принтере, сканирование и оцифровка документов, доступ в Интернет, прокат видеокассет, DVD и др.
Таким образом повысилась эффективность деятельности библиотеки. Кроме того, применение процессного подхода к анализу и организации деятельности библиотеки позволяет гибко реагировать на изменения в сфере образования и новые информационные потребности читательского контингента вуза, так как при внедрении процессного подхода регламентируется взаимодействие между процессами и подразделениями УИЦ, ответственность и полномочия должностных лиц, система показателей, характеризующих результативность и эффективность работы УИЦ.
Полученный комплект моделей может в дальнейшем использоваться для автоматизации деятельности УИЦ с применением имеющегося на рынке программного обеспечения программных продуктов для моделирования процессов, например, BPWin 4.0, ProCap, IDEF0/EMTool и аналогичных, а также для получения сертификата соответствия системы менеджмента качества УИЦ требованиям международных стандартов ISO 9000 : 2000.
Отметим, что абсолютно одинаковых методов реализации процессного подхода в разных библиотеках быть не может. И это естественно, поскольку каждый вуз, каждая библиотека должны учитывать свои особенности, специфику деятельности и традиции. Но есть общность основ и принципов, последовательности действий, опираясь на которые каждая библиотека сможет осуществить процессный подход на практике.
