Фаза удержания давления на постоянном уровне

При появлении признаков блокировки одного из колес БУ, получив соответствующий сигнал от колесного датчика, переходит к выполнению программы цикла удержания давления на постоян­ном уровне путем разъединения главного и соответствующего колесного цилиндра. На обмотку электромагнитного клапана подается ток силой 2 А. Поршень клапана перемещается и перекрывает поступление тормозной жидкости из главного цилиндра. Давление в рабочем цилиндре колеса остается неизменным, даже если водитель продолжает нажимать на педаль тормоза.

Фаза сброса давления

Если опасность блокировки колеса сохраняется, БУ подает на обмотку электромагнитного клапана ток большей сипы: 5 А. В результате дополнительного перемещения поршня клапана открывается канал, через который тормозная жидкость сбрасывается в аккумулятор давления жидкости. Давление в колесном цилиндре падает. БУ выдает команду на включение гидронасоса, который отводит часть жидкости из аккумулятора давления. Педаль тормоза приподни­мается, что ощущается по биению тормозной педали.

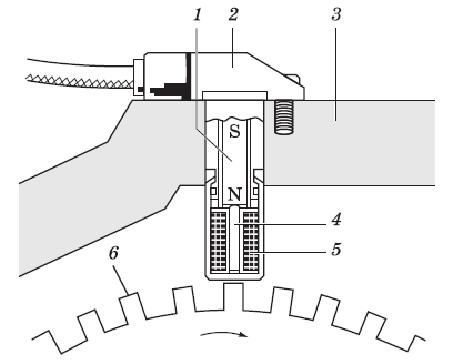

Индуктивный колесный датчик состоит из обмотки 5 и сердечника 4. Зубчатое колесо 6 имеет частоту вращения, равную частоте вращения колеса. При вращении колеса 6, выполненного из ферромагнитного железа, изменяется магнитный поток в зависимости от прохождения зубьев ротора, что приводит к изменению переменного напряжения в катушке. Частота изменения напряжения зависит от частоты вращения зубчатого колеса, т. е. частоты вращения колеса автомобиля. Воздушный зазор и размеры зубца оказывают большое влияние на амплитуду сигнала. Это позволяет определить положение колеса по интервалам между зубцами в пределах половины или трети. Сигнал от индуктивного датчика передается в электронный блок управления.

Более совершенной является АБС 5-й серии фирмы Бош с блоком 10, которая относится к новому поколению систем АБС, представляя собой замкнутую гидравлическую систему, не имеющую канала для возврата тормозной жидкости в бачок, питающий главный тор­мозной цилиндр. Схема этой системы показана на примере автомобиля Вольво S40.

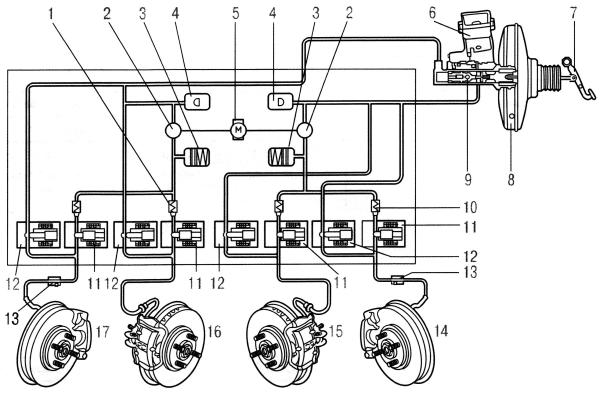

Рис. Схема АБС 5-й серии фирмы Бош: 1 – обратные клапаны; 2 – клапан плунжерного насоса; 3 – гидроаккумулятор; 4 – камера подавления пульсации в системе; 5 – электро­двигатель с эксцентриковым плунжерным насосом; 6 – бачок для тормозной жидкости; 7– педаль ра­бочего тормоза; 8 – усилитель; 9 – главный тормозной цилиндр; 10 – блок АБС; 11 – выпускные управ­ляемые клапаны; 12 – впускные управляемые клапаны; 13 – дросселирующий клапан; 14-17 – тормозные механизмы

Электронные и гидравлические компонен­ты смонтированы как единый узел. В их чис­ло входят, кроме указанных в схеме: реле для включения электродвигателя плунжер­ного насоса 5 и реле включения впускных 12 и выпускных 11 клапанов. Внешними ком­понентами являются: сигнальная лампа работы АБС в приборной панели, которая загорается в случае возникновения неисправ­ности в системе, а также при включении за­жигания в течение четырех секунд; выключа­тель стоп-сигнала и датчики скорости враще­ния колес. Блок имеет вывод на диагностиче­ский разъем.

Дросселирующий клапан 13 устанавливается для снижения тормозного усилия на задних колесах с целью избежания их блокировки. В связи с тем, что тормозная сис­тема имеет настройку по более «слабому» заднему колесу (это означает, что давление тормозов задних колес одинаковое, а его ве­личина устанавливается по наиболее близко­му к блокированию колесу), дросселирую­щий клапан устанавливается один на контур.

Тормозные механизмы 14-17 включают тормозные диски и однопоршневые суппорты с плавающей скобой и тормозными колодка­ми, оборудованными скобами контроля из­носа фрикционных накладок. Тормозные ме­ханизмы задних колес аналогичны передним, но имеют сплошные тормозные диски (на передних — вентилируемые) и исполнительный механизм стояночного тормоза, вмонтированный в суппорт.

При нажатии педали 7 тормоза ее рычаг ос­вобождает кнопку выключателя стоп-сигнала, который, срабатывая, включает лампочки стоп-сигналов и приводит АБС в дежурное со­стояние. Движение педали через шток и вакуумный усилитель 8 передается на поршни главного цилиндра 9. Центральный клапан во вторичном поршне и манжета первичного поршня перекрывают сообщение контуров с бачком 6 для тормозной жидкости. Это приводит к росту давления в тормозных контурах. Оно действует на поршни тормозных цилиндров в тормозных суппортах. В результате этого тормозные колодки прижимаются к дискам. При отпускании педали все детали возвращаются в исходное положение.

Если при торможении одно из колес близ­ко к блокировке (о чем сообщает датчик ча­стоты вращения), блок управления перекры­вает впускной клапан 12 соответствующего контура, что препятствует дальнейшему рос­ту давления в контуре независимо от роста давления в главном цилиндре. В то же время начинает работать гидравлический плун­жерный насос 5. Если вращение колеса про­должает замедляться, блок управления от­крывает выпускной клапан 11, позволяя тор­мозной жидкости возвратиться в гидроакку­муляторы 3. Это приводит к уменьшению давления в контуре и позволяет колесу вра­щаться быстрее. Если вращение колеса чрез­мерно ускоряется (по сравнению с другими колесами) для повышения давления в кон­туре блок управления перекрывает выпуск­ной клапан 11 и открывает впускной 12. Тор­мозная жидкость подается из главного тор­мозного цилиндра и с помощью плунжерно­го насоса 5 из гидроаккумуляторов 3. Демпферные камеры 4 сглаживают (подав­ляют) пульсации, возникающие в системе при работе плунжерного насоса.

Выключатель стоп-сигнала информирует модуль управления о торможении. Это поз­воляет модулю управления более точно кон­тролировать параметры вращения колес.

Внутренние реле (для насоса и клапанов) имеют отдельные соединения, защищенные плавкими предохранителями.

При включении зажигания система прове­ряет электрическое сопротивление всех ком­понентов. Во время этой проверки горит сиг­нальная лампа. После завершения проверки (4 с) лампа должна погаснуть.

При движении автомобиля выполняется проверка элек­тродвигателя насоса, его реле, впускных и выпускных клапанов на скорости 6 км/ч. На скорости 40 км/ч осуществляется провер­ка работы колесных датчиков. Во время рабо­ты системы насос функционирует в не­прерывном режиме.

Во время движения в дождь или снегопад при скорости движения более 70 км/час и включенном стеклоочистителе лобового стекла тормозные накладки передних тормозов периодически (каждые 185 секунд) кратковременно (на 2,5 секунды) прижимаются к тормозным дискам с минимальным давлением (0,5…1,5 кгс/см2). В результате этого накладки и диски очищаются, и улучшается эффективность торможения.
