4.2.3 Каменные и армокаменные конструкции

Вид повреждения

Схема повреждения

Причина повреждения

Мероприятия по устранению дефектов и повреждений

Раздробле-ние кладки, короткие трещины, скалывание кладки под опорами балки

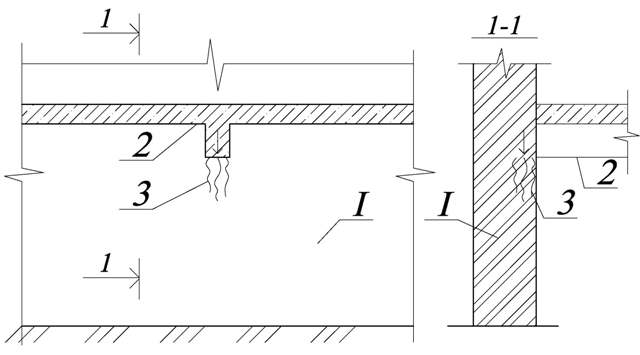

I-стена; 2-несущая балка;

3-короткие трещины под опорой балки

Местное смятие кладки из-за перегрузки, отсутствие опорной подушки малого опирания балок

Усиление кладки под опорными балками

Вертикаль-ная трещина в стене сопряжение продольной стены с поперечной

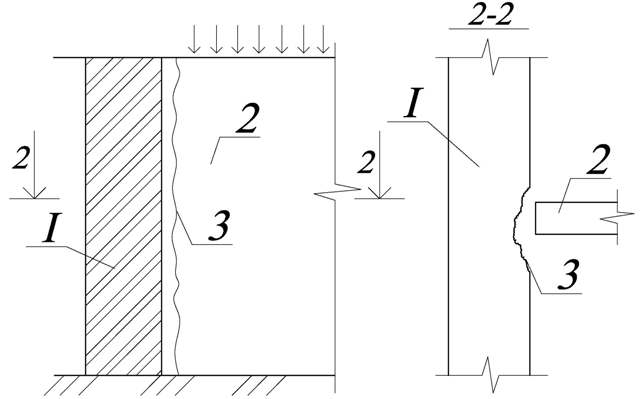

I-продольная стена;

2-поперечная стена; 3- трещина в месте сопряжения стен

Разная загруженность стен (например, продольные стены – самонесущие, поперечные – несущие). Температурно-влажностные деформации

Усиление места

сопряжения стен, заделка трещин

Продолжение табл. 4.5

Вид повреждения

Схема повреждения

Причина повреждения

Мероприятия по устранению дефектов и повреждений

Вертикальная трещина в месте примыкания пилястры к стене

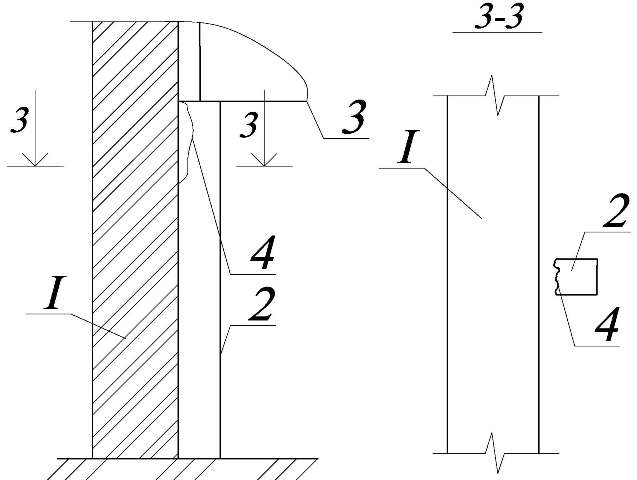

I-стена; 2-пилястра; 3-несущая балка; 4- трещина в вертикальной части пилястры

Различная де-

формативность кладки разгруженной стены и пилястры. Отсутствие связи пилястры

со стеной

Усиление пилястры.

Установление связей пилястры со стеной

Горизон-тальная трещина

1-стена;

2-горизонтальная трещина

Отрыв нижележащего участка стены вследствие местных деформаций грунтов основания. Сдвиг кладки вследствие увеличения горизонтальных нагрузок. Расслоение кладки

Усиление стены, заделка трещин

Продолжение табл. 4.5

Вид повреждения

Схема повреждения

Причина повреждения

Мероприятия по устранению дефектов и повреждений

Трещина вдоль арматуры с выпучива-нием кладки

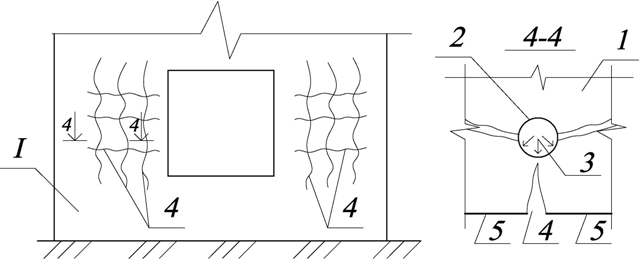

I-стена, армированная продольной и поперечной арматурой; 2- арматура; 3- давление продукта коррозии арматуры; 4- трещины вдоль арматуры; 5-выпучивающиеся слои кладки

Коррозия арматуры вследствие воздействия агрессивных сред

Защита арматуры от коррозии.

Усиление стен

Отслоение облицовки

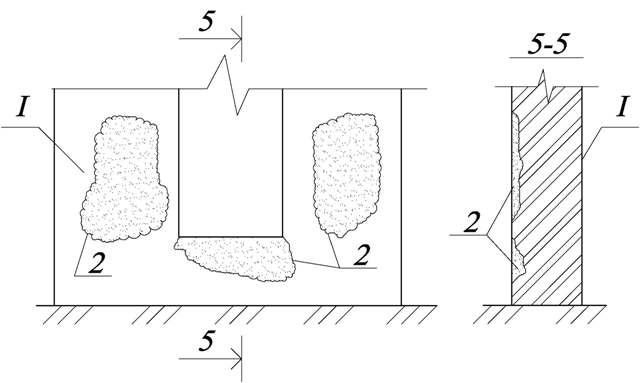

I-стена; 2- отслоившиеся участки облицовки наружных стен

Различная де-формативность облицовки и кладки (олсобенно выполнение в зимнее время).

Давление ново-образований под облицовкой (соли, лед)

Крепление облицовки, заделка трещин усиление стены. Защита от воздействия агрессивных сред

Выветрива-ние кладки, выпадение отдельных камней

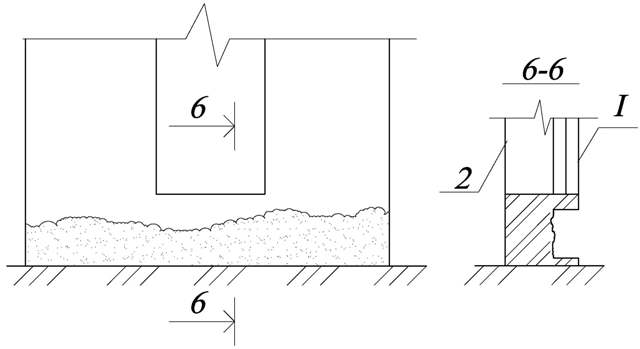

I-стена; 2- выветривание кладки и выпадение отдельных камней в нижней части стены

Попеременное замораживание-оттаивание водонасыщенной кладки

Устранение замачивание кладки. Заделка поврежденных участков. Усиление стен

Окончание табл. 4.5

Вид повреждения

Схема повреждения

Причина повреждения

Мероприятия по устранению дефектов и повреждений

Шелушение поверхности, замачивание кладки

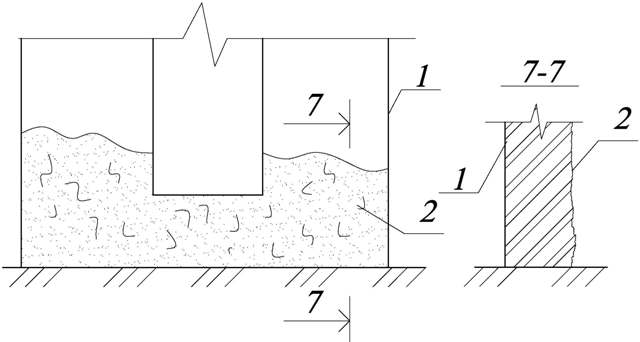

1-стена; 2-замачивание нижнего участка стены, шелушение поверхностей стены

Воздействие грунтовой сырости, химически агрессивных сред

Восстановление вертикальной и горизонтальной гидроизоляции стен

Степень повреждения

Снижение несущей способности, %

Характерные виды повреждения

Рекомендации по устранению повреждений

Слабая

До 15

Размораживание и выветривание кладки, отслоение облицовки на глубину до 15 % толщины. Огневое повреждение кладки стен и столбов при пожаре на глубину не более 0,5 см (без учета штукатурки). Вертикальные и косые трещины (независимо от длины и величины раскрытия), пересекающие не более двух рядов кладки

Поверочный расчет несущей способности конструкций. Временных усилений не производить, если расчетами подтверждена достаточная их несущая способность

Продолжение табл.4.6

Степень повреждения

Снижение несущей способности, %

Характерные виды повреждения

Рекомендации по устранению повреждений

Средняя

До 25

Размораживание и выветривание кладки, отслоение облицовки на глубину до 25 % толщины. Вертикальные и косые трещины в несущих стенах и столбах на высоту не более четырех рядов кладки. Наклоны и выпучивания стен и фундаментов в пределах этажа не более чем 1/6 их толщины. Образование вертикальных трещин между продольными и поперечными стенами: разрывы или выдергивание отдельных стальных связей и анкеров крепления стен к колоннам и перекрытиям. Местные (краевые) повреждения кладки на глубину до 2 см под опорами ферм, балок, прогонов и перемычек в виде трещин и лещадок, пересекающие не более двух рядов кладки.

Смещение плит перекрытия на опорах не более 1/5 глубины заделки, но не более 2 см. Огневое повреждение при пожаре кладки армированные и неармированных стен и столбов на глубину до 2-х см (без штукатурки)

Поверочный расчет несущей способности конструкций.

При временном усиление-установка дополнительных стоек, упоров, стяжек, расчалок. Восстановление поврежденных участков,

заделка трещин.

Сильная

До 50%

Большие обвалы в стенах. Выветривание и размораживание кладки на глубину до 40% толщины. Вертикальные и косые трещины (исключая температурные и осадочные) в несущих стенах и столбах на высоту не более восьми рядов кладки.

Наклоны и выпучивания стен и в пределах этажа на 1/3 и более. Смещение (сдвиг) стен, столбов и фундаментов по горизонтальным швам или косой штрабе. Отрыв продольных стен от поперечных в местах их пересечения, разрывы или выдергивания стальных связей и анкеров крепящих стен к колоннам и перекрытиям. Повреждение кладки по опорам ферм, балок и перемычек в виде трещин, раздробления камня или смещение рядов кладки по горизонтальным швам на глубину не более 2 см, образование вертикальных и косых трещин, пересекающие до четырех рядов кладки. Смещение плит перекрытий на опорах более 1/5 глубину заделки в стене. Огневое повреждение кладки стен и столбов при пожаре достигает 5-6 см.

Капитальное восстановление возводится по проекту. При временном усилении- установка дополнительных стоек, упоров, стяжек

Полная

Свыше 50 или при полной потери несущей способности конструкции

Разрушение отдельных конструкций и частей здания. Выветривание и размораживание кладки на глубину 50 % толщины стены и более

Конструкция подлежит разборке. Ограждение зоны аварийных конструкций

Окончание табл.4.6
