3.2 Розрахунок струмів короткого замикання
В електроустановках можуть виникати різноманітні види коротких замикань, які зумовлені різними причинами.

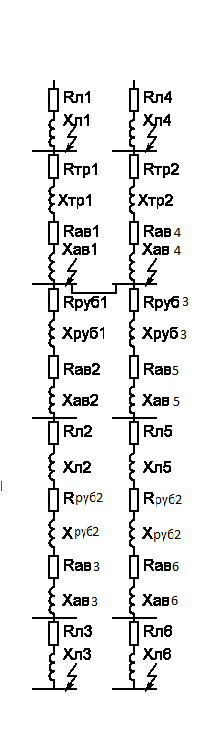

На основі схеми електричної принципової складаємо схему заміщення, в якій кожний елемент замінюється на відповідний опір. На схемі заміщення позначаються точки в яких очікується виникнення короткого замикання (К1,К2,К3).
На
стороні 10кВ розрахунок струмів короткого
замикання ведеться методом іменованих
одиниць. За базисну напругу приймається
,
де
;
за базисну потужність приймається
,
чи кратну 100.
3.3.1 Визначаємо результуючий опір кола до визначеної точки короткого замикання К1.
,
-
опір системи зведений до базисної
потужності, де
- базисна потужність;
-
потужність короткого замикання (вихідні
дані, згідно із завданням на курсовий
проект).
Визначаємо відносний опір лінії:
-
довжина лінії (вихідні дані, згідно із
завданням на курсовий проект).
-
опір 1км лінії довідникові дані [1.с.139
Табл.2.53 ].
Визначаємо активний опір лінії:
Визначаємо величини струмів і потужності короткого замикання в точці К1:
1) Визначаємо базисний струм короткого замикання:
Визначаємо
діюче значення струму короткого
замикання:
Визначаємо миттєве значення ударного струму короткого замикання:
Визначаємо потужність короткого замикання в точці К1:
Визначаємо двохфазний струм короткого замикання :
3.3.2 Складаємо схему заміщення. Визначаємо результуючий опір до точки К2. Розрахунок проводимо методом іменованих одиниць:
Проводимо розрахунок на стороні 0,4кВ.
- опір трансформатора визначаємо з умови:
де:
-
-
напруга короткого замикання, % . [1.с.214
табл.145];
-
-
номінальна потужність трансформатора,
МВА. . [1.с.214 табл.145];
-
-
лінійна напруга 0,4 кВ.
де
-
-
втрати короткого замикання, Вт . [1.с.214
табл.145]
- - номінальна потужність трансформатора, кВА. [1.с.139 табл2.54]
Визначаємо струм і потужність короткого замикання в точці К2:
3.3.3 Проводимо розрахунок струмів короткого замикання для точки К3:
,
де:
(Ом)
Так як мережа 0,4 кВ виконана з глухо заземленою нейтраллю, то в ній можуть виникати однофазні струми замикання на землю. Визначаємо однофазний струм короткого замикання в точці (К3), результати заносимо в таб. 3.3.
Струм однофазного короткого замикання визначають за формулою:
де:
фазна
напруга мережі 0,22кВ.
-
одна третя частина повного опору
трифазного трансформатора , зведеного
до напруги 0,4 кВ. [3.с.199 табл146]
-
опір петлі фаза-нуль;
─
індуктивний опір
петлі
0,0052
- активний опір
петлі.
-
активний і індуктивний опір петлі
фаза-нуль;
[3.с.191 т.138, 139,140,141]
Так як точки К1 і К4, К2 і К5 однакові то розрахунок точки К2 і К5 не проводимо.
Проводимо розрахунок струмів короткого замикання для точки К6.
, де:
─ індуктивний опір петлі
0,0066
- активний опір петлі.
Результати розрахунків заносимо в таблицю 3.1
Таблиця 3.1
Точки короткого замикання |
Ом |
кА |
кА |
кА |
кА |
МВА |
К1 |
1,75 |
3,123 |
7,9 |
2,71 |
- |
56,7 |
К2 |
0,66 |
0,36 |
0,54 |
0,31 |
- |
24,4 |
К3 |
0,097 |
2,5 |
3,4 |
2 |
0,82 |
18,5 |
К6 |
0,086 |
2,7 |
4,05 |
2,34 |
0,91 |
15 |
